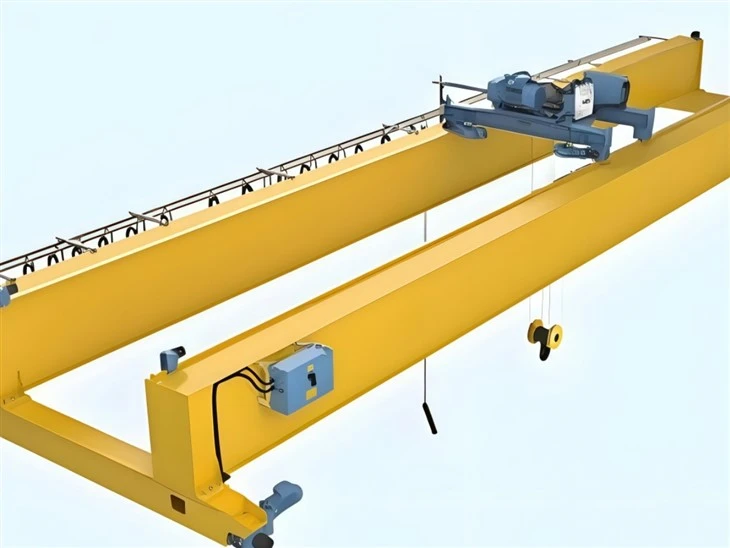

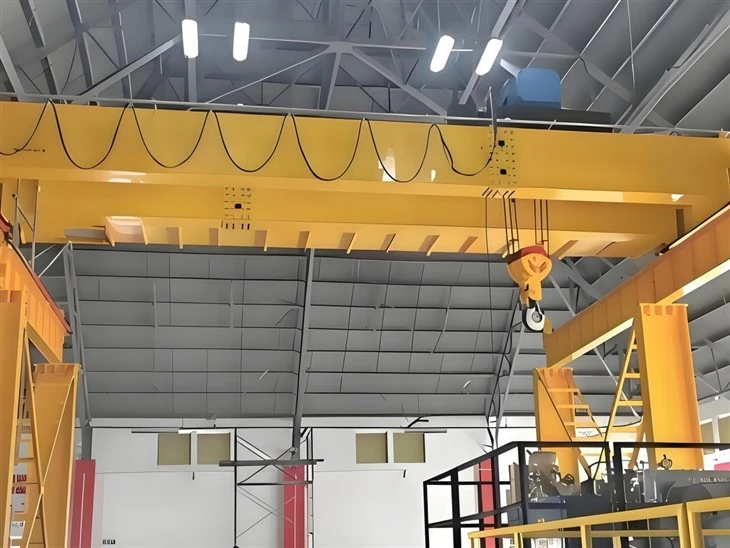

Elektriline tõstuk Kahetalaline sildkraana

Elektrilise tõstukiga kahetalaline sildkraana on tugev ja mitmekülgne tõstelahendus, mida kasutatakse laialdaselt tööstuslikes tingimustes raskete{0}}materjalide teisaldamiseks. Siin on selle peamised omadused:

1. Kahe-kandja disain
Kaks paralleelset kaugtala tagavad parema tugevuse ja stabiilsuse võrreldes ühetaladega{0}}kraanadega.

Sobib rasketele koormatele (tavaliselt 5 tonni kuni 550+ tonni).

2. Elektriline tõstukisüsteem
Toiteallikaks on elektriline kett või trosstõstuk sujuvaks ja täpseks tõstmiseks.

Muutuva kiiruse reguleerimine koormuse täpseks positsioneerimiseks.

Tandemtõstmiseks ühe- või kahe tõstuki valikud.

3. Suur kandevõime ja ulatus
Saab tõhusalt hakkama raskete koormatega laia ulatusega (kuni 35 meetrit või rohkem).

Ideaalne tehastes, ladudes, terasetehastes ja laevatehastes.

4. Lõpetage veoautod ja raja süsteem
Varustatud raskete{0}}veokitega, millel on rattad sujuvaks liikumiseks mööda raja rööpaid.

Võib olla ülevalt-jooksev (sagedamini suurte koormuste korral) või -alajooksena (kergemate koormuste korral).

5. Täppisjuhtimine
Rippjuhtimine / raadiokaugjuhtimispult / kabiin{0}}juhitav ohutuks ja paindlikuks kasutamiseks.

Sujuv käru ja silla liikumine käigukastiga mootorite kaudu.

6. Ohutusfunktsioonid
Ülekoormuskaitse (piirlülitid).

Hädaseiskamisnupud.

Kokkupõrkevastased -süsteemid (mitme kraana jaoks).

Saadaval on isoleeritud/plahvatus{0}}kindlad võimalused.

7. Kohandatavad konfiguratsioonid
Reguleeritav tõstekõrgus ja ulatus.

Spetsiaalsed pinnakatted (kuumus{0}}kindlad, korrosioonikindlad-).

Festoon või juhtriba toitesüsteemid.

8. Vastupidavus ja vähe hooldust
Tugev teraskonstruktsioon kvaliteetsete{0}}komponentidega.

Pikk kasutusiga minimaalse hooldusega.







Mahutavus10 tonni (10 000 kg)
TüüpÜhe- või topelttala (olenevalt sildeulatusest)
Span5 - 25 meetrit (kohandatav)
Tõstekõrgus6 - 30 meetrit (standardne)
TööklassFEM 1:00 - 2min (ISO A3 - A5)
Ümbritsev temp-20 kraadi kuni +40 kraadi (standard)

TalaKasti-tüüp (keevitatud teras)
LõppveokidTopelt{0}}ratta konfiguratsioon
Ratta koormus~12-15 tonni ratta kohta
Lennuraja raudteeQU70/QU80 (GB standard)
TüüpElektriline trosstõstuk
Trossi läbimõõt13–15 mm (6x 36+IWRC)
Mootori võimsus13-15 kW (tõsteseade)
PidurKahekordne elektromagnetiline pidurid



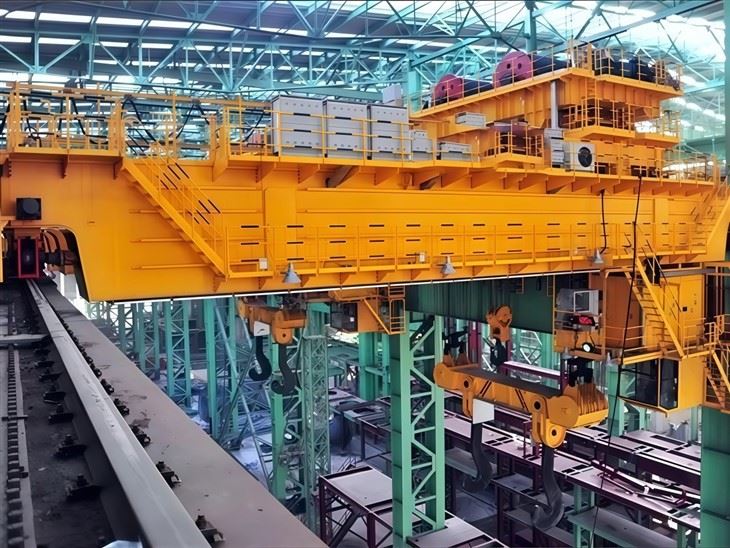

Elektriline tõstukiga kahetalaline sildkraana on tugev tõstesüsteem, mida tavaliselt kasutatakse tööstuslikes tingimustes raskete{0}}materjalide teisaldamiseks. See koosneb mitmest võtmekomponendist, mis töötavad koos, et tagada tõhus ja ohutu töö. Siin on põhikomponentide jaotus:

1. Sild (kahetalaline)
Esmane horisontaalne tala, mis katab tööala laiust.

Koosneb kahest paralleelsest talast (kast-tüüp või I-tala), et suurendada tugevust ja stabiilsust.

Toetab tõstuki ja käru mehhanismi.



2. Otsaveokid (otsakärud)
Asub sillatalade mõlemas otsas.

Paigutage rattad ja veomehhanismid kraana liikumiseks piki raja rööpaid.

Tugevate löökide vältimiseks varustatud puhvritega (amortisaatorid).

3. Tõsteüksus
Elektriline{0}}tõsteseade, mis tõstab ja langetab koormusi.

Tüübid: ketttõstuk või trosstõstuk.

Sisaldab:

Elektrimootor (tõstmiseks)

Käigukast (vähendab kiirust, suurendab pöördemomenti)

Trummel või keti hammasratas (köie/keti mähimiseks)

Pidurisüsteem (ohutusmehhanism koorma hoidmiseks)

4. Käru (tõstekäru)
Mehhanism, mis liigutab tõstukit piki sillatalasid.

Koosneb:

Käru raam

Käru rattad

Käru ajami mootor (ristsuunaliseks liikumiseks)

Juhtrullid (nihutamise vältimiseks)

5. Rajasüsteem
Rööpad, millel kraana pikisuunas liigub.

Sisaldab:

Lennuraja rööpad (paigaldatud tugisammastele või ehituskonstruktsioonile)

Rööpaklambrid (kraana kinnitamiseks, kui seda ei kasutata)

6. Elektrisüsteem ja juhtseadised
Juhtpaneel (majutab kontaktorid, releed ja ülekoormuskaitse)

Rippjuhtimine (käsipult operaatori juhtimiseks)

Raadio kaugjuhtimispult (valikuline juhtmevabaks kasutamiseks)

Piirlülitid (tõkestada tõstuki/käru üle{0}}liikumist)

Toitesüsteem (festoonsüsteem, kaablirullid või juhtvardad)



.

7. Ohutuskomponendid
Ülekoormuse piiraja (takistab tõstmise üle võimsuse)

Hädaseiskamisnupp

Kokkupõrkevastane{0}}süsteem (mitme kraana jaoks samas lahtris)

Hoiatustuled ja alarmid

Ohutuskonksud ja riivid (koorma turvalisuse tagamiseks)

8. Kabiin (valikuline)
Juhikabiin (sageli või raske{0}}kasutusega kraanadele).

Sisaldab juhtkangi juhtnuppe, istet ja mõõteriistu.

9. Festoon System (kaablihaldus)
Kannab mööda silda ja käru toite- ja juhtimiskaableid.

Hoiab ära kaablite takerdumise kraana liikumise ajal.

10. Kaitserauad ja puhvrid
Sõidu lõpus neelake löök, et kaitsta kraana konstruktsiooni.



​

SKITS

Peamine tehniline



Elektrilise tõstukiga kahetalaline sildkraana on väga tõhus ja mitmekülgne tõstelahendus, mida kasutatakse laialdaselt tööstuses ja ehituses. Siin on selle peamised eelised:

1. Suur kandevõime ja stabiilsus
Topelttala konstruktsioon tagab suurepärase tugevuse, võimaldades suuremaid koormusi (tavaliselt 5 kuni 550 tonni) võrreldes ühe tala kraanadega.

Parem kaalujaotus minimeerib läbipainde, tagades stabiilsuse tõstetööde ajal.

2. Laiendatud ulatus ja katvus
Sobib laiadele tööaladele (kuni 35 meetrit või rohkem), mistõttu on see ideaalne tehastes, ladudes ja töökodades.

Suudab sujuvate piki- ja põikisuunaliste liigutustega katta suurema tööala.

3. Täpne ja sujuv töö
Varustatud muutuva kiiruse reguleerimisega koorma täpseks positsioneerimiseks.

Elektrilised tõstukid pakuvad sujuvat tõstmist ja langetamist, vähendades koorma kõikumist.

4. Vastupidavus ja pikk kasutusiga
Tugev teraskonstruktsioon on vastupidav kulumisele, korrosioonile ja{0}}raskele kasutamisele.

Madalad hooldusvajadused tänu kvaliteetsetele-komponentidele.

5. Täiustatud ohutusfunktsioonid
Sisaldab ülekoormuskaitset, piirlüliteid, hädaseiskamist ja{0}}kokkupõrkevastaseid süsteeme.

Kindel tõstmine pidurite ja{0}}tõrkekindlate mehhanismidega.

6. Paindlikkus ja kohandamine
Võimalik paigaldada erinevat tüüpi tõstukiga (tross- või ketttõstuk).

Valikud plahvatuskindlaks-, kuumuskindlaks-või kaugjuhtimiseks-.

7. Energiatõhusus
Kaasaegsed elektrilised tõstukid tarbivad vähem energiat, säilitades samal ajal kõrge jõudluse.

Mõne mudeli puhul aitab regeneratiivpidurdus energiat säästa.

8. Ruumi optimeerimine
Elektrilise tõstuki kompaktne disain võimaldab ühe tala kraanadega võrreldes suuremat konksu kõrgust, maksimeerides vertikaalset tööruumi.

9. Automatiseerimine ja nutikas juhtimine
Saab integreerida PLC-süsteemide, raadiokaugjuhtimispultide või tööstus 4.0 rakenduste täisautomaatsete toimingutega.

10. Kulu-efektiivne raskel-kasutamisel
Kuigi algselt kallimad kui ühetalalised kraanad, muudavad selle pikaealisus, tõhusus ja lühendatud seisakuajad selle rasketööstuse jaoks-efektiivseks.



Elektrilise tõstukiga kahetalaline sildkraana on mitmekülgne ja vastupidav tõstelahendus, mida kasutatakse laialdaselt erinevates tööstuslikes ja kaubanduslikes rakendustes. See koosneb kahest paralleelsest talast (sillast), mida toetavad kõrgendatud radadel liikuvad otsatõstukid, millel on veoste horisontaalseks ja vertikaalseks liikumiseks kärule paigaldatud elektriline tõstuk.

Peamised rakendused:
Tootmisrajatised:

Toormaterjalide, valmistoodete ja raskete masinate teisaldamine.

Koosteliini toimingud komponentide positsioneerimiseks.

Laondus ja logistika:

Kauba peale-/väljalaadimine veoautodest ja konteineritest.

Raskete kaubaaluste virnastamine ja väljavõtmine laoruumides.

Terase- ja metallitööstus:

Terasrullide, lehtede ja konstruktsioonitalade käitlemine.

Sepistamise, valamise ja mehaanilise töötlemise protsesside abistamine.

Ehitus ja infrastruktuur:

Ehitusmaterjalide tõstmine (betoonplokid, terastalad, torud).

Abistamine kokkupandavate konstruktsioonide kokkupanemisel.

Elektrijaamad ja rasketööstus:

Turbiinide, generaatorite ja katelde hooldus.

Raskete mehaaniliste osade käsitsemine remondi ajal.

Autotööstus ja lennundus:

Liikuvad mootorid, šassii ja suured sõidukiosad.

Lennuki osade paigutamine kokkupaneku ajal.

Laevaehitus ja sadamad:

Laevakomponentide ja konteinerite käitlemine.

Kauba peale-/mahalaadimine dokkitehastes.

Kaevandus- ja tsemenditehased:

Maagi, mineraalide ja puistematerjalide transport.

Raskete seadmete käitlemine töötlemisettevõtetes.



Elektrilise tõstukiga kahetalalise sildkraana tootmisprotseduur hõlmab mitut põhietappi, alates projekteerimisest ja materjalide hankimisest kuni montaaži ja katsetamiseni. Allpool on toodud tootmisprotsessi üldine samm-sammuline ülevaade:

1. Disain ja tehnika
Kliendi nõuete analüüs: tehke kindlaks kandevõime, ulatus, tõstekõrgus, töötsükkel (FEM/ISO klassifikatsioon) ja keskkonnatingimused.

Struktuurne disain:

Projekteerida topelttala sild (peatalad, otsakelgud) kasutades CAD tarkvara (nt AutoCAD, SolidWorks).

Arvutage pinged, läbipaine ja väsimuse kestus standardite (ISO, DIN, FEM või ASME) järgi.

Elektriline ja mehaaniline disain:

Valige tõstuki tüüp (tross/elektriline ketttõstuk), mootori võimsus, juhtimissüsteem ja ohutusseadmed (piirlülitid, ülekoormuskaitse).

Heakskiit: viimistlege joonised ja hankige kliendilt/regulatiivselt heakskiit.

2. Materjali hankimine
Peatalad: terasplaadid (Q235B, Q345B) või kokkupandavad I-talad.

Otsakelgud: valmistatud terasprofiilidest (kanalid, nurgad) või keevitatud plaatidest.

Elektrilised komponendid: tõstuk, mootorid, käigukastid, rattad, pidurid, kaablid ja ripp-/raadio kaugjuhtimispult.

Muud komponendid: siinid, puhvrid, konksud ja turvaseadmed.

3. Põhikomponentide valmistamine
A. Topelttala valmistamine
Lõikamine: Terasplaadid lõigatakse sobivasse mõõtu (laser/plasma/oksükütusega lõikamine).

Keevitamine:

Valmistage kast{0}}tüüpi või I-sektsiooniga talasid sukelkaarkeevituse (SAW) või MIG/MAG-keevitusega.

Stressi-leevendamine (kuumtöötlus), et vältida moonutusi.

Töötlemine: puurige augud ühenduste ja pinnatöötluse jaoks (vajadusel).

B. Otsakelgu koost
Keevitatud konstruktsioon: valmistage rataste, puhvrite ja ajamimehhanismidega otsakelgud.

Ratta paigaldamine: paigaldage silla liikumiseks laagritega sepistatud terasrattad.

C. Tõstekäru koost
Raami ehitus: ehitage elektrilise tõstuki paigaldamiseks käru raam.

Ajamimehhanism: paigaldage mootorid, käigukastid ja rattad, et käru liiguks mööda talasid.

4. Pinnatöötlus ja värvimine
Lõhkamine: haavelpuhas{0}}rooste eemaldamiseks ja värvi nakkuvuse parandamiseks.

Kruntimine/värvimine: kandke peale korrosioonivastane-kruntvärv ja pealislakk (tavaliselt epoksiid või polüuretaan).

Kõvenemine: värvitud komponente küpsetada või õhu käes{0}}kuivatada.

5. Elektrisüsteemi paigaldus
Juhtmed: paigaldage toitesüsteemid (festoon/kaablirullid), juhtpaneelid ja andurid.

Tõstuki integreerimine: paigaldage elektriline tõstuk (tross või kett) käru külge.

Ohutusseadmed: paigaldage piirlülitid, ülekoormuskaitse ja hädaseiskamine.

6. Kokkupanek ja testimine
A. Silla kokkupanek
Tala-otsa kelgu ühendamine: poltidega või keevitage talad otsavankrite külge.

Joondamise kontroll: tagage paralleelsed talad ja õige rataste joondamine.

B. Funktsionaalsed testid
Ei-Koormustest: käivitage kraana ilma koormuseta, et kontrollida liikumist (tõste, käru, sillasõit).

Koormustest:

Staatiline test: 125% nimikoormusest (deformatsiooni kontrollimiseks hoitakse 10+ minutit).

Dünaamiline test: 110% nimikoormusest, et kontrollida jõudlust liikumise ajal.

Ohutuskontroll: kontrollige pidureid, piirlüliteid ja hädaseiskamisi.

7. Kvaliteedikontroll ja sertifitseerimine
Mõõtmete kontrollimine: kontrollige ulatust, tõstekõrgust ja joondust.

NDT testimine: ultraheli-/röntgenkeevituskontrollid (vajadusel).

Sertifitseerimine: väljasta vastavussertifikaate (CE, ISO, OSHA või kohalikud standardid).

8. Lahtivõtmine ja pakkimine
Modulaarne demonteerimine: jagage transporditavateks osadeks (talad, otsakelgud, tõstuk).

Pakend: kaitske komponente veekindla ümbrisega ja kinnitage saatmiseks.

9. Paigaldamine ja kasutuselevõtt (kohapeal-)
Kokkupanek: püstitage raja rööpad, pange kokku sild ja paigaldage tõstuk/käru.

Lõplik testimine: tehke kohapeal{0}}koormustestid ja operaatori koolitus.

10. Dokumentatsioon ja kohaletoimetamine
Esitage juhendid (kasutus-, hooldus-), katseprotokollid ja garantiidokumendid.

Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
