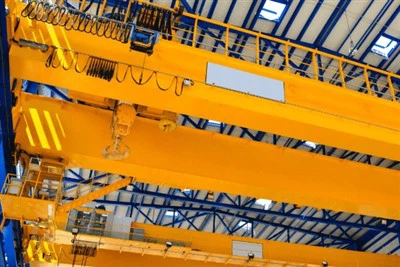

Rändkraana



Sildkraana, tuntud ka kui sildkraana, on teatud tüüpi tõsteseadmed, mida kasutatakse laialdaselt erinevates tööstusharudes materjalide käitlemiseks. See on mõeldud raskete koormate horisontaalseks teisaldamiseks üle tööruumi, tavaliselt tootmisettevõtetes, ladudes ja töökodades.

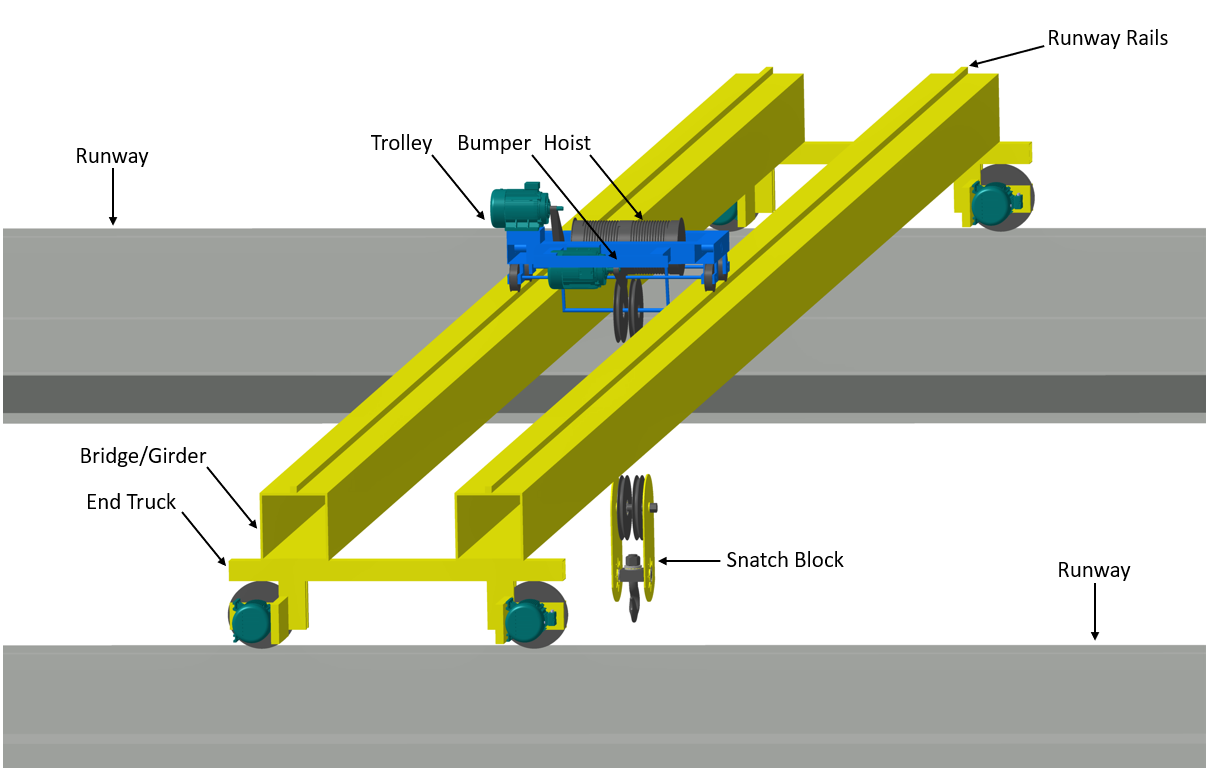

2. Rändkraana koosneb paralleelsetest lennuradadest, mille vahet katab liikuv sild. Tõstemehhanism, mida tuntakse tõstukina, on paigaldatud sillale. See kraana liigub silda mööda maandumisradu ja tõstuk liigub mööda silda, pakkudes koormate kolmemõõtmelist liikumist kraana tööpiirkonnas.

3. Kui valite sildkraana, võtke arvesse selliseid tegureid nagu kandevõime, ulatus, tõstekõrgus, kiirus ja töö erinõuded. Õige paigaldus ja hooldus on kraana pikaealisuse ja ohutu töö tagamiseks üliolulised.

4. See sissejuhatus annab põhiteadmised sildkraanadest, rõhutades nende tähtsust erinevates tööstuslikes rakendustes.

Max Tõstekõrgus: 20m

Garantii: 1 aasta

Kaal (KG): 500 kg

Nimetatud tõstemoment: 20-500kN

Max Tõstekoormus: 2.5-62.5t

Laius: 35m

Toide: vahelduvvoolu 220-690V 50 Hz

töötemperatuur:-33~46 kraadi

kiiruse reguleerimine: takistus / sageduse muundamine / regulaator

1.Kaugtuli

1. Peatala, tuntud ka kui silla- või kraanatala, on sildkraana ülioluline komponent. See mängib ülitähtsat rolli koorma toetamisel ning tõstuki ja käru liikumise hõlbustamisel üle kraana vahemiku.

2. Siin on kaugtulede üksikasjalik ülevaade: Funktsioon: Kaugtuli toimib peamise konstruktsioonielemendina, mis ulatub kraana rajade vahelist kaugust. See kannab tõstuki poolt tõstetava koorma raskust ning tõstuki ja käru enda raskust. Tala vastutab nende koormuste ühtlase jaotamise eest rajale, tagades stabiilse ja ohutu töö.

Kahekordne tala:

Konstruktsioon: koosneb kahest paralleelsest talast, kus käru liigub talade peale paigaldatud rööbastel. Tõstukit saab paigaldada kas talade kohale või vahele.

Kasutusalad: Mõeldud raskete koormuste, suuremate vahekauguste ja kõrgemate tõstekõrguste jaoks. Tavaliselt kasutatakse suurtes tööstusrajatistes, terasetehastes ja laevatehastes.

Eelised: suurem kandevõime, suurem stabiilsus, parem konksu kõrgus ja suurem paindlikkus tõstuki positsioneerimisel.

3. Kokkuvõttes on sildkraana peatala põhikomponent, mis toetab kraana tõsteoperatsioone, tagades vajaliku tugevuse ja stabiilsuse raskete koormate ohutuks ja tõhusaks käsitlemiseks.

Tõstesüsteem

Rippkraana tõstesüsteem on mehhanism, mis võimaldab kraanal tõsta, langetada ja liigutada raskeid koormaid. See süsteem on kraana töös kesksel kohal ning selle eesmärk on tagada materjalide ohutu ja tõhus käsitsemine.

Tõstesüsteemi põhikomponentide hulka kuuluvad tõstuk, käru, tross või kett ja erinevad juhtimismehhanismid. Näiteks:

Tõstuk:

Funktsioon: tõstuk on põhikomponent, mis vastutab koorma tõstmise ja langetamise eest. See muudab elektrienergia mehaaniliseks energiaks, et liigutada koormust vertikaalselt.

Tross või kett:

Traattross: valmistatud terastraadist, mis on kokku keeratud, on tugevad, vastupidavad ja taluvad suuri koormusi minimaalse venitusega.

Kett: valmistatud metalllülidest, kette kasutatakse tavaliselt kergemates tõsteoperatsioonides. Kettidel on suur tugevus ja need on vähem altid takerdumisele või murdumisele kui terastrossid.

3. Rännakraana tõstesüsteemi kasutatakse erinevates tööstusharudes, sealhulgas tootmises, laevanduses, ehituses ja logistikas, et käsitseda koormusi alates väikestest komponentidest kuni suurte raskete masinateni.

4. Kokkuvõtteks võib öelda, et sildkraana tõstesüsteem on keeruline, kuid oluline komponent, mis võimaldab kraanal täita oma põhifunktsiooni raskete koormate teisaldamiseks. Selle disain, töö ja hooldus on kraana töö ohutuse ja tõhususe tagamiseks kriitilise tähtsusega.

3. Lõpptala

1. Ülalt liikuva kraana otsatala, mida tuntakse ka otsatõstuki või otsavankrina, on ülioluline komponent, mis toetab sillatala (põhitala) ja võimaldab kraanal mööda maandumisradu liikuda.

2. Siin on üksikasjalik ülevaade selle funktsioonidest, tüüpidest ja disainiga seotud kaalutlustest.

Otsa tala funktsioonid:

Tugi ja stabiilsus: otsatala toetab sillatala otste ja tagab, et see püsib piki maandumisradu liikudes stabiilsena ja joondatud.

Liikumine: Selles asuvad rattad või rullikud, mis võimaldavad kogu kraanasillal liikuda horisontaalselt mööda raja talasid.

Koormuse jaotus: See aitab jaotada koormust sillatalalt raja taladele, tagades ühtlase kaalujaotuse ja stabiilsuse töötamise ajal.

Otsa talade tüübid:

ParandatudLõppTalad:

Disain: otsatala on jäigalt kinnitatud sillatala külge ja sellel ei ole reguleerimiseks liikuvaid osi.

Kasutusalad: Sobib rakendustele, kus kraana asend rajal on fikseeritud või vajab minimaalset reguleerimist.

Disaini kaalutlused:

Kandevõime:

Otsatala peab olema konstrueeritud nii, et see talub kraana maksimaalset kandevõimet, sealhulgas sillatala raskust ja tõstetavat koormat.

Õige suurus ja tugevdamine on stabiilsuse ja ohutuse tagamiseks hädavajalikud.

Raja ühilduvus:

Rattad või rullikud peavad ühilduma raja talade või rööbastega, et tagada sujuv liikumine ning vältida kulumist või kahjustusi.

Täpne joondamine rajaga on õige töö tagamiseks ülioluline.

3. Kokkuvõttes on sildkraana otsatala põhikomponent, mis toetab kraanasilda ja hõlbustab horisontaalset liikumist piki lennurada. Selle disain ja hooldus on kraana üldise jõudluse, stabiilsuse ja ohutuse jaoks üliolulised.











4.Crane reisimehhanism

1. Õhusõidukraana kraana liikumismehhanism on süsteem, mis võimaldab kogu kraanasillal (või kaugtulel) liikuda horisontaalselt piki raja talasid. See mehhanism on oluline kraana positsioneerimiseks tööpiirkonnas ja koormate liikumise hõlbustamiseks tööruumi erinevates osades.

2. Kraana liikumismehhanismi komponendid:

Otsaveokid (otsatalad):

Funktsioon: otsatõstukid, tuntud ka kui otsatalad, on konstruktsioonid, mis on paigaldatud kraanasilla mõlemasse otsa. Need toetavad silda ja hoiavad rattaid või rullikuid, mis jooksevad raja taladel.

Disain: sisaldab tavaliselt raami, rattaid või rulle, laagreid ja mõnikord ka ajamimehhanismi

Rattad/rullikud:

Funktsioon: otsatõstukitele paigaldatud rattad või rullikud võimaldavad kraanasillal liikuda mööda raja talasid. Nad kannavad kraana raskust ja selle koormust, hõlbustades sujuvat horisontaalset liikumist.

Ajami mehhanism:

Funktsioon: annab voolu kraana liikumiseks mööda lennurada. See võib olla käigukastiga ühendatud elektrimootor.

3. Rakendused:

Tootmine: materjalide ja komponentide liigutamiseks mööda tootmisliine.

Laod: ladustatud kaupade käsitsemiseks ja ümberpaigutamiseks.

Ehitus: Raskete ehitusmaterjalide teisaldamiseks kohapeal.

Saatmine ja vastuvõtmine: suurte saadetiste peale- ja mahalaadimiseks.

4. Kokkuvõtteks võib öelda, et sildkraana kraana liikumismehhanism on kavandatud hõlbustama kraanasilla horisontaalset liikumist piki raja talasid. See süsteem hõlmab otsatõstukeid, rattaid või rulle, veomehhanismi ja juhtimissüsteemi, mis kõik töötavad koos, et võimaldada materjali täpset ja tõhusat käsitsemist. Regulaarne hooldus ja nõuetekohane töötamine on kraana liikumismehhanismi töökindluse ja ohutuse tagamiseks hädavajalikud.

5. Käru sõidumehhanism

Rippkraana käru liikumismehhanism vastutab tõstuki horisontaalse liigutamise eest üle kraana sillatala (kaugtuli). See mehhanism võimaldab kraanal paigutada koorma täpselt tööpiirkonnas.

Käru liikumismehhanismi komponendid:

Käru raam:

Funktsioon: raam on konstruktsioonikomponent, mis mahutab ja toetab tõstukit ja muid sellega seotud mehhanisme.

Käru rattad/rullikud:

Funktsioon: Käru raamile paigaldatud rattad või rullikud võimaldavad kärul liikuda mööda sillatala. Need tagavad sujuva liikumise ja kannavad tõstuki raskust.

Tüübid:

Rööparattad: need rattad sõidavad sillatalale paigaldatud rööbastel. Neid kasutatakse tavaliselt ülevalt jooksvates kärudes.

Rullid: mõne konstruktsiooni puhul võib rataste asemel kasutada rulle, eriti allasõidukärudes.

Ajami mehhanism:

Funktsioon: Annab jõudu käru liikumiseks piki sillatala. See võib hõlmata elektrimootorit ja käigukasti.

Tüübid:

Otseajam: mootor juhib otse käru rattaid.

Käiguajam: mootor käitab käigukasti, mis omakorda juhib käru rattaid, võimaldades liikumist täpselt juhtida.

Tõstuk:

Funktsioon: Tõstuk on paigaldatud kärule ja vastutab koorma tõstmise ja langetamise eest.

Tüübid:

Elektriline tõstuk: toidab elektrit, sobib rasketeks rakendusteks.

Käsitsi tõstuk: käsitsi juhitav, kasutatakse tavaliselt kergemate koormate jaoks.

Pneumaatiline tõstuk: töötab suruõhuga, kasutatakse ohtlikes keskkondades.

Kokkuvõttes vastutab sildkraana käru liikumise mehhanism tõstuki horisontaalse liikumise eest piki kraana sillatala. See sisaldab käru raami, rattaid või rulle, ajamimehhanismi ja juhtimissüsteemi. Nõuetekohane hooldus ja kasutamine on kraana sujuva ja ohutu töö tagamiseks hädavajalikud.

6.Kraana ratas

1. Ülalt liikuva kraana kraana rattad on üliolulised komponendid, mis võimaldavad kraanasillal liikuda horisontaalselt piki raja talasid. Need mängivad kraana töös võtmerolli, kandes kraana raskust ja selle koormust, tagades samas sujuva ja stabiilse liikumise.

2. Kraanarataste funktsioonid:

Toetus: Kraana rattad toetavad kraanasilla, tõstuki ja koorma raskust, kandes selle raskuse üle raja taladele.

Liikumine: võimaldavad kraana horisontaalset liikumist mööda raja talasid või rööpaid.

Stabiilsus: korralikult projekteeritud ja hooldatud rattad tagavad stabiilse ja sujuva töö, minimeerides vibratsiooni ja kulumist.

3. Kraanarataste tüübid:

Äärikuga rattad:

Disain: ratta ühel või mõlemal küljel peab olema äärik, et hoida seda raja rööpaga joondatud.

Kasutusalad: kasutatakse tavaliselt ülevalt liikuvate kraanade puhul, kus rattad jooksevad raja tala ülemisel äärikul.

Soonega rattad:

Disain: sellel peab olema raja rööpa profiiliga sobiv soon, mis võimaldab sujuvat ja stabiilset tööd.

Kasutusalad: Kasutatakse kraanades, kus rattad peavad täpselt rööpaprofiili sobituma.

V-soonega rattad:

Disain: sellel on V-kujuline soon, mis joondub V-kujulise siiniprofiiliga.

4. Disainikaalutlused:

Kandevõime:

Rattad peavad olema konstrueeritud kandma kraana maksimaalset koormust, sealhulgas kraanasilla, tõstuki ja tõstetava koorma raskust.

Materjali tugevus:

Rattad on tavaliselt valmistatud ülitugevast materjalist, nagu sepistatud teras või malm, et tagada vastupidavus ja kulumiskindlus.

Joondus:

Rataste õige joondamine raja talade või rööbastega on tõrgeteta töö tagamiseks ning liigse kulumise või kahjustuste vältimiseks ülioluline.

5. Kokkuvõttes on sildkraana kraana rattad hädavajalikud, et võimaldada kraana horisontaalset liikumist piki raja talasid. Nende disain, materjal ja hooldus on kriitilise tähtsusega kraana sujuva, stabiilse ja ohutu töö tagamiseks.

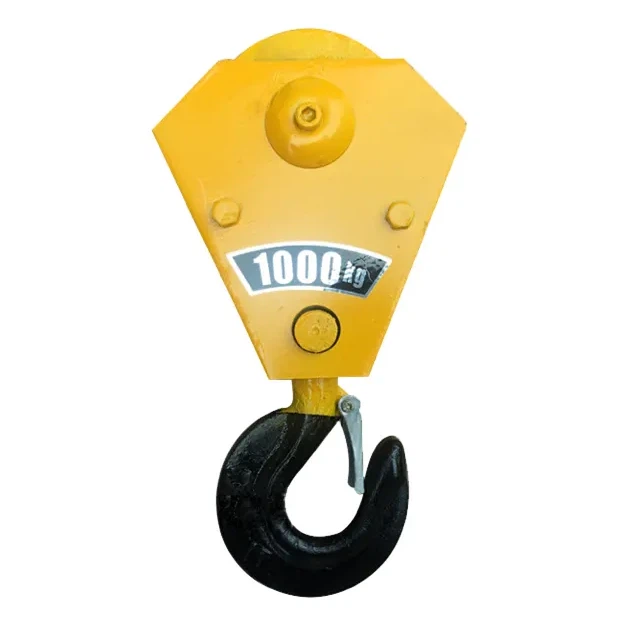

7.Kraana konks

1. Õhkkraana kraanakonks on oluline komponent, mida kasutatakse koormate tõstmiseks, hoidmiseks ja transportimiseks. See on ühenduskoht kraana tõstesüsteemi (tõstuki) ja teisaldatava koorma vahel.

2. Kraana konksu funktsioonid:

Tõstmine: Kraana konksu peamine ülesanne on koorma tõstmine ja hoidmine käsitsemise ajal turvaliselt.

Kinnitamine: konks peab kindlalt koorma külge kinnituma, tagades, et see liikumise ajal ei libise ega kukuks.

Positsioneerimine: konks võimaldab koormat täpselt paigutada kraana tööpiirkonnas.

3. Kraanakonksude tüübid:

Üks konks:

Disain: Üks lihtne konks ühe kinnituspunktiga. See on kõige levinum kraanades kasutatav konks.

Kasutusalad: sobib mitmesugusteks tõstetöödeks, alates kergetest kuni keskmiste koormusteni.

Topeltkonks:

Disain: sisaldab kahte konksu, mis on kinnitatud ühisele seeklile või tihvtile, mis võimaldavad koormat kahest punktist tõsta.

Kasutusalad: kasulik koormate käsitsemisel, mis nõuavad tasakaalu või stabiilsust, näiteks pikad talad või ebamugava kujuga esemed.

Haara konks:

Disain: varustatud täiendavate haardefunktsioonide või hammastega, et koormat tugevamalt kinnitada.

Kasutusalad: kasutatakse sageli tõstetöödel, kus on vaja täiendavat haaret, näiteks lahtiste või ebakorrapärase kujuga materjalide puhul.

4. Rakendused:

Tootmine: komponentide ja valmistoodete tõstmiseks ja teisaldamiseks mööda tootmisliine.

Laod: ladustatud kaupade ja materjalide käsitsemiseks ja ümberpaigutamiseks.

Ehitusplatsid: Raskete ehitusmaterjalide ja -seadmete tõstmiseks.

Kohaletoimetamine ja vastuvõtmine: kaupade ja materjalide peale- ja mahalaadimiseks.

5. Kokkuvõttes on sildkraana kraanakonks oluline komponent, mis tagab ühenduse kraana tõstesüsteemi ja koorma vahel. Selle konstruktsioon, tüüp ja hooldus on ohutute ja tõhusate tõstetoimingute tagamiseks üliolulised.



8. Mootor

1. Liikuva kraana mootor on põhikomponent, mis tagab kraana erinevateks toiminguteks, sealhulgas tõstmiseks, langetamiseks ja horisontaalseks liikumiseks vajaliku võimsuse. Mootor muudab elektrienergia mehaaniliseks energiaks, juhtides tõstuki ja käru süsteeme.

2. Kraana mootori funktsioonid:

Jõuülekanne: Muudab elektrienergia mehaaniliseks jõuks, et kasutada tõstukit koormate tõstmiseks ja langetamiseks ning käru ja silda horisontaalseks liikumiseks.

Kiiruse reguleerimine: võimaldab kontrollida kraana töökiirust, võimaldades koormate täpset käsitsemist.

Suunajuhtimine: võimaldab muuta liikumissuunda nii vertikaalselt (tõstuki jaoks) kui ka horisontaalselt (käru ja silla jaoks).

3. Mootorite tüübid:

Vahelduvvoolu mootorid:

Disain: vahelduvvoolumootoreid kasutatakse tavaliselt sildkraanates. Need on töökindlad ja pakuvad head jõudlust pidevaks tööks.

Kasutusalad: Kasutatakse nii tõste- kui ka kärusõidusüsteemide jaoks. Need võivad olla tavalised oravpuuriga mootorid või täiustatud konstruktsioonid, nagu sünkroon- või asünkroonmootorid.

DC mootorid:

Disain: alalisvoolumootoreid kasutatakse rakendustes, mis nõuavad täpset kiiruse ja pöördemomendi reguleerimist. Kaasaegsetes kraanades on need arenenud vahelduvvooluajamite tuleku tõttu vähem levinud.

Rakendused: kasutatakse tavaliselt vanemates kraanasüsteemides või spetsiifilistes rakendustes, mis nõuavad kiiruse ja positsioneerimise täpset reguleerimist.

4. Rakendused:

Tootmine: kasutatakse tööstuslikes tingimustes materjalide teisaldamiseks mööda tootmisliine ja tööjaamade vahel.

Laod: kaupade käsitsemiseks ja positsioneerimiseks laoruumides.

Ehitusplatsid: raskete materjalide ja seadmete teisaldamiseks kohapeal.

Kohaletoimetamine ja vastuvõtmine: abistab kaupade peale- ja mahalaadimist.

5. Kokkuvõtteks võib öelda, et sildkraana mootor on kraana tõste- ja liikumissüsteemide juhtimiseks hädavajalik. Usaldusväärse ja tõhusa töö tagamiseks tuleb see hoolikalt valida ja hooldada, võttes arvesse selliseid tegureid nagu kandevõime, kiirus, pöördemoment ja keskkonnatingimused.

.



9.Heli- ja valgussignalisatsioon& piirlüliti

Heli- ja valgussignalisatsioon koos sildkraana piirlülititega on olulised turvaelemendid, mis on loodud tööohutuse suurendamiseks ja õnnetuste ärahoidmiseks.

Heli- ja valgushäiresüsteem

Eesmärk:

Anda operaatoritele ja personalile heli- ja visuaalseid hoiatusi kraana oleku või võimalike ohtude kohta.

Hoiatada operaatorit olukordadest, mis võivad ohustada ohutust, nagu ülekoormus või kraana liikumispiiridele lähenemine.

Komponendid:

Helialarm:

Funktsioon: kiirgab valju müra, et hoiatada operaatoreid ja läheduses olevaid töötajaid võimalikest ohtudest või tööprobleemidest.

Tüübid:

Helisignaal: kasutatakse tavaliselt üldiste hoiatussignaalide jaoks, nagu näiteks kraana töö alustamine või peatamine.

Sireen: annab kiireloomulisema hoiatuse kriitiliste tingimuste, näiteks ülekoormuse või hädaolukordade korral.

Valgusalarmid:

Funktsioon: kasutage kraana oleku või hoiatuste visuaalseks märkimiseks vilkuvaid või püsivaid tulesid.

Tüübid:

Vilkuv majakas: kasutatakse sageli näitamaks, et kraana töötab või hoiatusseisund on olemas.

Püsiv tuli: kasutatakse pidevate hoiatuste jaoks, näiteks kui kraana on ohtlikus või piiratud piirkonnas.

Disaini kaalutlused:

Nähtavus ja kuuldavus:

Heli- ja valgusalarmid peavad olema selgelt nähtavad ja kuuldavad ümbritseva müra ja tööpiirkonna keskkonnatingimuste kohal.

Häirete paigutamine peaks olema strateegiline tagamaks, et operaator ja personal neid märkavad.

Integreerimine:

Häired peaksid olema integreeritud kraana juhtimissüsteemiga, et need aktiveeruksid automaatselt vastuseks teatud tingimustele, nagu ülekoormus või liikumispiiride saavutamine.

Vastupidavus:

Alarm peab olema konstrueeritud nii, et see taluks töökeskkonda, sealhulgas kokkupuudet tolmu, niiskuse ja äärmuslike temperatuuridega.

Hooldus:

Regulaarsed kontrollid ja hooldus on vajalikud, et tagada häirete korrektne toimimine ja asendada kõik talitlushäired.

Piirlülitid

Eesmärk:

Selleks, et kraana ei ületaks ettenähtud tööpiire ning kaitsta nii kraanat kui ka selle ümbrust kahjustuste eest.

Automaatse juhtimise tagamiseks kraana liikumist peatades või reguleerides, kui teatud tingimused on täidetud.

Piirlülitite tüübid:

Tõstuki piirlülitid:

Funktsioon: takistada tõstukil koorma tõstmist või langetamist üle selle maksimum- või miinimumpiiri.

Disain: paigaldatakse tavaliselt tõstuki liikumistee üla- ja alaossa, et peatada tõstuki mootor, kui need piirid on saavutatud.

Reisipiirangu lülitid:

Funktsioon: kontrollige kraanasilla ja käru horisontaalset liikumist, tagades, et kraana ei liiguks raja otstest või sõidurööbastest kaugemale.

Disain: asub tavaliselt raja või rööpa otstes ja aktiveeritakse kraana liikumisel liikumise peatamiseks või tagasisuunamiseks.

Ohutuse piirlülitid:

Funktsioon: tagage täiendav ohutus, peatades kraana või teatud funktsioonid ebatavaliste tingimuste või süsteemitõrgete korral.

Disain: Võib paigaldada erinevatesse kohtadesse vastavalt ohutusnõuetele ja kasutusvajadustele.

Disaini kaalutlused:

Täpsus:

Lõpplülitid peavad olema täpselt kalibreeritud, et tagada nende aktiveerimine õiges asendis ja vältida üleliikumist või tahtmatuid liikumisi.

Töökindlus:

Lülitid peavad olema usaldusväärsed ja vastupidavad, et kraana töötingimustes, sealhulgas vibratsiooni- ja keskkonnategurites, õigesti toimida.

Reguleeritavus:

Paljud piirlülitid on reguleeritavad, et kohandada kraana erinevaid konfiguratsioone ja töönõudeid.

Integreerimine:

Piirlülitid tuleks integreerida kraana juhtimissüsteemiga, et tagada automaatne seiskamine või reguleerimine ning vajadusel häiresüsteemide käivitamine.

Hooldus:

Regulaarne ülevaatus ja hooldus on hädavajalikud, et tagada piirlülitite nõuetekohane toimimine ning kõrvaldada kulumine või rike.

Rakendused:

Tootmine ja ladustamine: kraanade ohutu töö tagamiseks materjali käitlemise ja ladustamise ajal.

Ehitusplatsid: vältida kraanade tööpiirangute ületamist ning tagada ehitusmaterjalide ohutu tõstmine ja paigutamine.

Saatmine ja vastuvõtmine: kaupade ja seadmete ohutu liikumise korraldamine peale- ja mahalaadimisoperatsioonide ajal.

3. Kokkuvõtteks võib öelda, et heli- ja valgustussignalisatsioon ning piirlülitid on sildkraana kriitilised turvaelemendid. Nad töötavad koos, et tagada ohutu töö, andes hoiatusi ja kontrollides automaatselt kraana liikumist, et vältida õnnetusi ja seadmete kahjustusi. Regulaarne hooldus ja nõuetekohane integreerimine kraana juhtimissüsteemidega on nende tõhusaks tööks hädavajalikud.

10. Ohutusseadmed

1. Ülekoormuskaitse

Eesmärk: takistada kraana tõstmast koormusi, mis ületavad selle nimivõimsust, mis võib põhjustada konstruktsioonikahjustusi või rikkeid.

Komponendid:

Ülekoormuse andur: mõõdab koorma kaalu ja saadab signaale kraana juhtimissüsteemi.

Ohutusseade: Peatab automaatselt kraana tõstmise või langetab koorma, kui kaal ületab seatud piiri.

Disaini kaalutlused:

Kalibreerimine koormuse täpse mõõtmise tagamiseks.

Regulaarne testimine funktsionaalsuse kontrollimiseks.

2. Piirlülitid

Eesmärk: Vältida kraana liikumist üle selle kavandatud tööpiiride, kaitstes nii kraanat kui ka selle ümbrust.

Tüübid:

Tõstuki piirlülitid: peatage tõstuk, kui see saavutab maksimaalse või minimaalse liikumispiiri.

Sõidu piirlülitid: kontrollige kraanasilla ja käru horisontaalset liikumist, vältides ülesõitu.

Disaini kaalutlused:

Täpne kalibreerimine õigeks aktiveerimiseks.

Tugev konstruktsioon, mis talub töötingimusi.

3. Hädaseiskamisnupp

Eesmärk: pakub kiiret võimalust kõigi kraanatoimingute peatamiseks hädaolukorras.

Komponendid:

Nupp: tavaliselt punane ja asub kergesti ligipääsetavates kohtades.

Juhtimissüsteemi integreerimine: peatab kraana liikumise ja aktiveerib alarmid.

Disaini kaalutlused:

Kergesti ligipääsetav ja selgelt märgistatud.

Regulaarne testimine funktsionaalsuse tagamiseks.

4. Turvasulgurid

Eesmärk: Vältida koorma kogemata kraanakonksult mahalibisemist.

Komponendid:

Lukustusmehhanism: Kinnitatakse konksu külge, et katta ava ja koormat kinnitada.

Tüübid:

Käsitsi riiv: avamiseks või sulgemiseks on vaja käsitsi käitamist.

Automaatne riiv: lülitub automaatselt sisse või välja, sõltuvalt koorma liikumisest.

Disaini kaalutlused:

Usaldusväärne töö koormuse all.

Korraliku toimimise tagamiseks korrapärane ülevaatus.

5. Heli- ja valgusalarm

Eesmärk: hoiatada operaatoreid ja läheduses olevaid töötajaid võimalikest ohtudest või tööolekust.

Komponendid:

Helialarmid: sarved või sireenid, mis hoiatavad valju helisid.

Valgusalarmid: vilkuvad või püsivad tuled hoiatustingimuste visuaalseks näitamiseks.

Disaini kaalutlused:

Nähtavus ja kuuldavus töökeskkonnas.

Integreerimine kraana juhtimissüsteemiga automaatseks aktiveerimiseks.

11.Juhtrežiim

1. Ripatsi juhtimine

Kirjeldus:

Ripatsi juhtimine hõlmab käeshoitavat seadet, mille kaabel ühendub kraana juhtimissüsteemiga. Operaator kasutab seda seadet kraana liikumise juhtimiseks.

Komponendid:

Rippjaam: nuppude või juhtkangidega juhtpult kraana juhtimiseks.

Kaabel: ühendab ripatsi kraana juhtimissüsteemiga.

Eelised:

Operaatori liikuvus: võimaldab operaatoril asuda kraana koormast ohutus kauguses.

Otsene juhtimine: annab kohese tagasiside ja kontrolli kraana liikumise üle.

Puudused:

Piiratud ulatus: operaatorit piirab kaabli pikkus.

Kaabli kahjustamise võimalus: kaablid võivad aja jooksul kuluda või kahjustuda.

2. Raadio kaugjuhtimispult

Kirjeldus:

Raadiokaugjuhtimispult kasutab juhtmevaba tehnoloogiat kraana juhtimiseks eemalt, võimaldades operaatoril kraana tööpiirkonnas vabalt liikuda.

Komponendid:

Raadiosaatja: käeshoitav seade kraana juhtimiseks.

Raadiovastuvõtja: Paigaldatud kraanale signaalide vastuvõtmiseks saatjalt.

Eelised:

Operaator Freedom: võimaldab operaatoril asuda kraana tööpiirkonnas ükskõik kuhu.

Täiustatud ohutus: võimaldab operaatoril võimalikest ohtudest eemale hoida.

Puudused:

Signaali häired: võivad mõjutada häired või signaali kadu.

Aku eluiga: Nõuab regulaarset laadimist või akude vahetamist.

3. Salongi juhtimine

Kirjeldus:

Salongi juhtimine hõlmab kinnist juhikabiini, mis on paigaldatud kraanasillale. Operaator istub kabiinis, et juhtida kraana liikumist.

Komponendid:

Juhikabiin: varustatud juhtnuppude, instrumentide ja nähtavusaknaga.

Juhtpaneel: sisaldab juhtkangi, nuppe ja muid juhtnuppe kraana juhtimiseks.

Eelised:

Põhjalik juhtimine: annab juurdepääsu kõikidele kraana juhtseadistele ühes kohas.

Ilmastikukaitse: kabiin kaitseb operaatorit ilmastikutingimuste eest.

Puudused:

Piiratud liikuvus: operaator on piiratud salongiga.

Kõrgemad kulud: salongi paigaldamine ja hooldus võivad olla kallimad.

4. Automaatne või poolautomaatne juhtimine

Kirjeldus:

Automaatsed või poolautomaatsed juhtimissüsteemid automatiseerivad teatud kraana funktsioone, kas osaliselt või täielikult, eelseadistatud programmide või andurite alusel.

Komponendid:

Programmeeritav loogikakontroller (PLC): haldab automatiseeritud funktsioone ja järjestusi.

Andurid ja kaamerad: esitage andmeid automatiseeritud toimingute ja reguleerimiste jaoks.

Eelised:

Suurem täpsus: automatiseerib korduvaid ülesandeid ja parandab täpsust.

Vähendatud operaatori väsimus: minimeerib pideva käsitsijuhtimise vajaduse.

Puudused:

Keerukus: nõuab täiustatud programmeerimist ja hooldust.

Süsteemitõrgete võimalus: automatiseeritud süsteemid võivad ebaõnnestuda või nõuda uuesti kalibreerimist.



12.Sketš







1. Suur tõstevõime

Kirjeldus: sildkraanad on võimelised tõstma raskeid koormusi, mis sageli ületavad muud tüüpi kraanade võimsust.

Kasu: sobib suurte, raskete ja mahukate esemete käsitsemiseks, mis on levinud tootmises, ehituses ja laonduses.

2. Ruumi tõhus kasutamine

Kirjeldus: need kraanad töötavad piki hoone konstruktsiooni või rööpasüsteemi ülaosa, vabastades põrandapinda.

Kasu: maksimeerib saadaoleva tööruumi ja laopinda, võimaldades rajatist tõhusamalt kasutada.

3. Mitmekülgne liikumine

Kirjeldus: Õhkkraanad võivad liikuda nii horisontaalselt (mööda lennurada) kui ka vertikaalselt (piki tõstukit).

Kasu: tagab paindlikkuse koorma positsioneerimisel ja käsitsemisel, hõlbustades koormate manööverdamist suurel alal.

4. Parem ohutus

Kirjeldus: funktsioonid, nagu piirlülitid, ülekoormuskaitse ja ohutusalarmid, suurendavad tööohutust.

Kasu: vähendab õnnetuste, seadmekahjustuste ja operaatori vigastuste ohtu, aidates kaasa ohutuma töökeskkonna loomisele.

5. Täpsus ja kontroll

Kirjeldus: Täiustatud juhtimissüsteemid, sealhulgas ripp-, raadio- ja automaatjuhtimisseadmed, pakuvad koormate täpset käsitsemist.

Kasu: Võimaldab koormate täpset positsioneerimist ja liikumist, mis on ülimalt täpsust nõudvate ülesannete puhul ülioluline.

6. Vastupidavus ja töökindlus

Kirjeldus: Suure koormusega tööks mõeldud sildkraanad on valmistatud vastupidavatest materjalidest ja komponentidest.

Kasu: pakub pikaajalist töökindlust ja minimaalset seisakuaega, vähendades hoolduskulusid ja suurendades tootlikkust.





1. Tootmine

Koosteliinid: kasutatakse raskete osade ja komponentide teisaldamiseks mööda koosteliini, aidates kaasa masinate ja toodete tootmisele ja kokkupanemisele.

Masinatöökojad: hõlbustab raskete masinate, osade ja toorainete liikumist masinatöökoja keskkonnas.

2. Ladustamine ja jaotamine

Ladustamise käsitsemine: teisaldab kaupu ja materjale ladudes, sealhulgas virnastades ja kõrgetelt riiulitelt esemete välja toomine.

Tellimuse täitmine: Aitab tarnimiseks ja vastuvõtmiseks esemete valimisel ja paigutamisel, parandades tellimuste töötlemise tõhusust.

3. Ehitus

Materjalikäsitlus: kasutatakse ehitusmaterjalide, näiteks terastalade, betoonpaneelide ja ehitusseadmete tõstmiseks ja transportimiseks ehitusplatsidel.

Konstruktsioonide püstitamine: Aitab suurte konstruktsioonide ja komponentide, sealhulgas sildade ja hoonete kokkupanemisel ja püstitamisel.

4. Terasetehased ja valukojad

Terase käsitsemine: teisaldab raskeid terastoorikuid, valuplokke ja mähiseid kogu tehases, ahjust valtsimistehasesse.

Valamistoimingud: Aitab sulametalli ja valandite käsitsemisel ja transportimisel tootmisprotsessi ajal.

5. Laevatehased

Laevaehitus: kasutatakse suurte laevakomponentide, näiteks kereosade ja mootorite tõstmiseks ja positsioneerimiseks laevade ehitamise ja remondi ajal.

Laadimine ja lossimine: hõlbustab raske lasti ja varustuse peale- ja mahalaadimist laevadelt.

6. Autotööstus

Sõiduki koost: liigutab osi ja komponente sõidukite kokkupanemise ajal, sealhulgas mootoreid, šassii ja kerepaneele.

Hooldus ja remont: abistab autotööstuse koosteliinide ja masinate hooldust ja remonti.





Materjali kontroll

Kvaliteedikontroll: ostetud toormaterjalidele viiakse läbi range kvaliteedikontroll, et tagada nende vastavus projekteerimisnõuetele ja riiklikele standarditele.

Materjali ladustamine: korrosiooni või kahjustuste vältimiseks ladustatakse kvalifitseeritud materjale vastavalt klassifikatsioonile.

Lõikamine ja vormimine

Terase lõikamine: kasutage terase lõikamiseks vastavalt joonise suurusele plasmalõikamist, laserlõikamist või leeklõikamist ja muid tehnoloogiaid.

Vormimistöötlemine: põhitala, otsatala ja muude konstruktsiooniosade valmistamiseks vormige terasplaat painutamise, valtsimise, keevitamise ja muude protsesside abil.

Keevitamine

Komponentide keevitamine: Lõigatud ja vormitud terasosad keevitatakse põhikonstruktsioonidesse, nagu põhitala, otsatala ja käru. Konstruktsiooni tugevuse ja keevituskvaliteedi tagamiseks tuleb keevitusprotsessi rangelt kontrollida.

Keevisõmbluste kontrollimine: kasutage keevisõmbluste kontrollimiseks mittepurustavat katsetehnoloogiat (nagu ultraheli testimine, radiograafiline testimine), et veenduda, et seal pole pragusid ega muid defekte.

Mehaaniline töötlemine

Täppistöötlus: Täppistöötlus teostatakse kraana põhikomponentidega, nagu rattakomplektid, laagripesad, rihmarattad jne, et tagada nende mõõtmete täpsus ja pinna kvaliteet.

Kogu masina kokkupanek

Üldmonteerimine: Eelmontaaži alusel viiakse läbi kraana üldine kokkupanek, sealhulgas kaugtala, otsatala, tõstemehhanismi, kõnnimehhanismi jne lõplik paigaldus.

Kasutuselevõtt ja testimine

Dünaamilistes tingimustes testitakse kraana töövõimet, sealhulgas tõstmise, kõndimise, juhtimise ja muude funktsioonide testimist. Kokkupandud sildkraana üldist suurust kontrollitakse, et kõik mõõtmed vastaksid projekteerimisnõuetele.

Pihustamine ja korrosioonivastane töötlus

Pinnatöötlus Rooste eemaldamine: rooste eemaldamine kraana pinnalt, levinud meetodid hõlmavad liivapritsi, peitsimist jne. Krundi pihustamine: Pihustage töödeldud pinnale korrosioonivastast krunti, et vältida metalli oksüdeerumist ja korrosiooni. Pealisvärvi pihustamine Värvipihustamine: Pihustage pealisvärvi vastavalt kliendi nõudmistele või tööstusstandarditele, et anda kraanale kaitsev ja dekoratiivne efekt. Märgistus: Pärast pihustamist märgistage kraana identifitseerimisandmed vastavalt spetsifikatsioonidele, nagu mudel, nimikoormus jne.

Tehas ja paigaldus

Pakendamine ja transport

Pakendi kaitse: pakendage kraana põhikomponendid kaitsvalt, et vältida transportimise ajal kahjustusi. Transpordikorraldus: vastavalt seadme suurusele ja transporditingimustele valige sobiv transpordiviis kraana transportimiseks kliendi asukohta.

Vastuvõtt ja kohaletoimetamine

Kliendi aktsepteerimine

Kohapealne vastuvõtt: tellija teostab kraana kohapealset vastuvõttu vastavalt lepingu nõuetele ja tehnilistele kirjeldustele, et kontrollida seadmete toimivust ja kvaliteeti.

Probleemi kõrvaldamine: kui avastatakse probleeme, peab tootja need õigeaegselt kõrvaldama, et tagada seadmete täielik vastavus kliendi nõuetele. Tarnimine ja kasutamine Kasutuskoolitus: Tootja koolitab tavaliselt kliendi operaatoreid tagamaks, et nad oskavad kraanat õigesti ja ohutult kasutada.







Materjali kontroll

Kvaliteedikontroll: ostetud toormaterjalidele viiakse läbi range kvaliteedikontroll, et tagada nende vastavus projekteerimisnõuetele ja riiklikele standarditele.

Materjali ladustamine: korrosiooni või kahjustuste vältimiseks ladustatakse kvalifitseeritud materjale vastavalt klassifikatsioonile.

Lõikamine ja vormimine

Terase lõikamine: kasutage terase lõikamiseks vastavalt joonise suurusele plasmalõikamist, laserlõikamist või leeklõikamist ja muid tehnoloogiaid.

Vormimistöötlemine: põhitala, otsatala ja muude konstruktsiooniosade valmistamiseks vormige terasplaat painutamise, valtsimise, keevitamise ja muude protsesside abil.

Keevitamine

Komponentide keevitamine: Lõigatud ja vormitud terasosad keevitatakse põhikonstruktsioonidesse, nagu põhitala, otsatala ja käru. Konstruktsiooni tugevuse ja keevituskvaliteedi tagamiseks tuleb keevitusprotsessi rangelt kontrollida.

Keevisõmbluste kontrollimine: kasutage keevisõmbluste kontrollimiseks mittepurustavat katsetehnoloogiat (nagu ultraheli testimine, radiograafiline testimine), et veenduda, et seal pole pragusid ega muid defekte.

Mehaaniline töötlemine

Täppistöötlus: Täppistöötlus teostatakse kraana põhikomponentidega, nagu rattakomplektid, laagripesad, rihmarattad jne, et tagada nende mõõtmete täpsus ja pinna kvaliteet.

Kogu masina kokkupanek

Üldmonteerimine: Eelmontaaži alusel viiakse läbi kraana üldine kokkupanek, sealhulgas kaugtala, otsatala, tõstemehhanismi, kõnnimehhanismi jne lõplik paigaldus.

Kasutuselevõtt ja testimine

Dünaamilistes tingimustes testitakse kraana töövõimet, sealhulgas tõstmise, kõndimise, juhtimise ja muude funktsioonide testimist. Kokkupandud sildkraana üldist suurust kontrollitakse, et kõik mõõtmed vastaksid projekteerimisnõuetele.

Pihustamine ja korrosioonivastane töötlus

Pinnatöötlus Rooste eemaldamine: rooste eemaldamine kraana pinnalt, levinud meetodid hõlmavad liivapritsi, peitsimist jne. Krundi pihustamine: Pihustage töödeldud pinnale korrosioonivastast krunti, et vältida metalli oksüdeerumist ja korrosiooni. Pealisvärvi pihustamine Värvipihustamine: Pihustage pealisvärvi vastavalt kliendi nõudmistele või tööstusstandarditele, et anda kraanale kaitsev ja dekoratiivne efekt. Märgistus: Pärast pihustamist märgistage kraana identifitseerimisandmed vastavalt spetsifikatsioonidele, nagu mudel, nimikoormus jne.

Tehas ja paigaldus

Pakendamine ja transport

Pakendi kaitse: pakendage kraana põhikomponendid kaitsvalt, et vältida transportimise ajal kahjustusi. Transpordikorraldus: vastavalt seadme suurusele ja transporditingimustele valige sobiv transpordiviis kraana transportimiseks kliendi asukohta.

Vastuvõtt ja kohaletoimetamine

Kliendi aktsepteerimine

Kohapealne vastuvõtt: tellija teostab kraana kohapealset vastuvõttu vastavalt lepingu nõuetele ja tehnilistele kirjeldustele, et kontrollida seadmete toimivust ja kvaliteeti.

Probleemi kõrvaldamine: kui avastatakse probleeme, peab tootja need õigeaegselt kõrvaldama, et tagada seadmete täielik vastavus kliendi nõuetele. Tarnimine ja kasutamine Kasutuskoolitus: Tootja koolitab tavaliselt kliendi operaatoreid tagamaks, et nad oskavad kraanat õigesti ja ohutult kasutada.

Kuum tags: sildkraana, Hiina sildkraana tootjad, tarnijad, tehas
