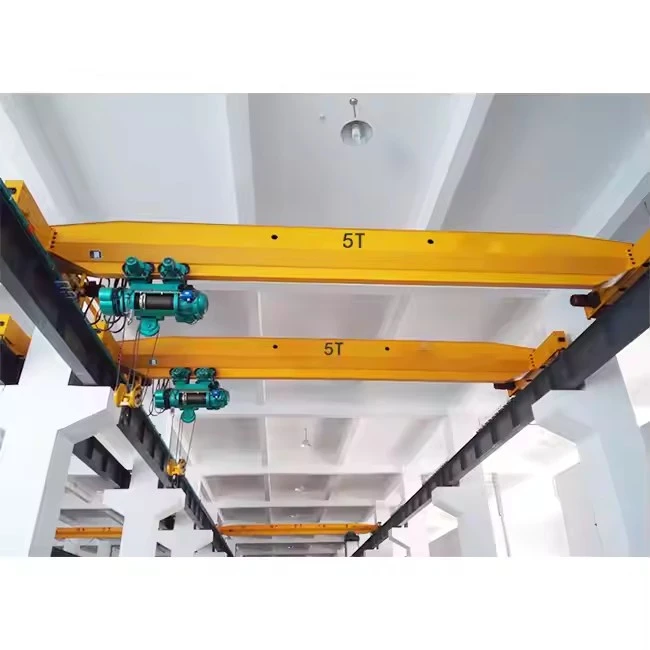

Ühe talaga üleval{0}}töötav elektriline sildkraana



Ühe tala ülemine{0}}töötav elektriline sildkraana: komponentide rike

A ühe talaga üleval{0}}töötav elektriline sildkraanakoosneb mitmest võtmekomponendist, mis töötavad koos, et tagada materjalide tõhus ja ohutu käsitsemine. Allpool on selle põhiosade üksikasjalik jaotus:



1. Peamised komponendid

① Silla tala (kaugtuli)

Funktsioon:Esmane{0}}kandekonstruktsioon, mis ulatub raja laiusele.

Disain:

Kasti tala(kõige tavalisem ühe tala kraanade puhul).

Valmistatud ülitugevast{0}}terasest (Q235B või Q345B).

Omadused:

Toetab tõstukit ja käru.

Mõeldud minimaalse läbipainde jaoks koormuse all.

② Otsaveokid (otsakärud)

Funktsioon:Toetage silla tala ja laske kraanal liikuda mööda raja rööpaid.

Komponendid:

Rattad:Laagritega sepistatud terasest või kõrgtugevast malmist rattad.

Ajami mootorid:Vahelduv- ja alalisvoolumootorid (üks või mõlemad küljed).

Puhvrid/kaitserauad:Absorbeerida mõju reisipiirangute juures.

Raudteepuhastusmasinad:Eemaldage rajalt praht.



③ Tõsteüksus

Funktsioon:Tõstab ja langetab koormat.

Tüübid:

Elektriline trosstõstuk(kõige tavalisem).

Keti tõstuk(kergemate koormate jaoks).

Peamised osad:

Mootor:Toidab tõstemehhanismi.

Käigukast:Vähendab kiirust ja suurendab pöördemomenti.

Trummi/köiejuhend:Hoiab ja juhib trossi.

Konksuplokk:Pöörlev konks koorma kinnitamiseks.

Pidurid:Elektromagnetiline või mehaaniline ohutuse tagamiseks.

④ Käru (krabiüksus)

Funktsioon:Liigutab tõstukit piki sillatala pikkust.

Komponendid:

Raam:Toetab tõstukit.

Rattad ja ajam:Mootoriga liikumine mööda kandetala.

Juhendid:Hoiab käru joondatud.

⑤ Rajasüsteem

Funktsioon:Pakub rada kraana liikumiseks.

Osad:

Raja talad:Terasest I-talad või valmistatud sektsioonid.

Kraana rööpad:Tavaliselt P24, A45 või A55 rööpad.

Rööpaklambrid ja kinnitusplaadid:Kinnitab siinid talade külge.

2. Elektri- ja juhtimissüsteem

① Toiteallikas

3-faasiline vahelduvvool (380 V/415 V, 50 Hz)või vastavalt piirkondlikele standarditele.

② Juhtimisvalikud

Rippjuhtimine (rippuvate nuppude jaam)– Juhtmega käeshoitav kaugjuhtimispult.

Raadio kaugjuhtimispult– Juhtmevaba töö.

Salongi juhtimine– Suurematele kraanadele (harva üksiktalaga).

.

③ Ohutus- ja piiranguseadmed

Ülekoormuse piiraja– Hoiab ära tõstmise üle kandevõime.

Piirlülitid– Tõstuki ülemise/alumise piiri ja käru sõidu jaoks.

Hädapeatus (E-Stopp)– Katkestab voolu hädaolukordades.

Faasikaitse relee– Hoiab ära vooluprobleemidest tingitud mootorikahjustused.

3. Valikulised tarvikud

✔ Muutuva sagedusega ajam (VFD)– Sujuv kiiruse reguleerimine.
✔ Kaalumissüsteem– Integreeritud koormuse mõõtmine.
✔ Anti{0}}Sway süsteem– Vähendab koorma kõikumist.
✔ LED töötuled– Parandab nähtavust.
✔ Festoon süsteem– Haldab toite-/signaalkaableid.



Sketš



Peamine tehniline



Kulu{0}}tõhus lahendus

Väiksem alginvesteering võrreldes kahe tala kraanadega

Vähendatud paigaldus- ja hoolduskulud

Ökonoomsem kergete ja keskmiste{0}}rakenduste jaoks

Ruumi-Säästlik kujundus

Kompaktne struktuur nõuab vähem pearuumi

Ideaalne kõrguspiirangutega rajatistesse

Jätab kraana alla rohkem kasutatavat ruumi

Kerge konstruktsioon

Väiksem kandevõime vähendab hoone konstruktsiooninõudeid

Lihtsam paigaldada ja muuta

Energiasäästlikum{0}}töö

Lihtsustatud hooldus

Vähem komponente kui kahetalalised kraanad

Lihtsam juurdepääs ülevaatustele ja remonditöödele

Madalamad hoolduskulud eluea jooksul

Paindlikud konfiguratsioonid

Saadaval kandevõimega 1 kuni 32 tonni

Kohandatav erinevateks tõsterakendusteks

Kohandatav erinevate tõstukivalikutega

Tõhus toimimine

Sujuv ja täpne koorma käsitsemine

Saadaval koos muutuva sagedusega ajamiga

Mitu juhtimisvõimalust (ripats, pult, kabiin)



Tootmisrajatised

Montaažiliini toimingud

Tööpingi käsitsemine

Komponentide positsioneerimine

Laondus ja logistika

Laadimis-/mahalaadimistoimingud

Materjali jaotus

Kaubaaluste käsitsemine

Terase teeninduskeskused

Lehtmetalli käsitsemine

Mähise ülekanne

Baarivarude liikumine

Hooldustöökojad

Seadmete remont

Masinate paigaldus

Taimede hooldus

Kergetööstuslikud rakendused

Paberivabrikud

Tekstiilivabrikud

Toiduainete töötlemise tehased

Autotööstus

Mootori kokkupanek

Šassii juhitavus

Komponentide ülekandmine

1. Disain ja tehnika
Nõuete analüüs: kinnitage kandevõime, ulatus, tõstekõrgus, automatiseerituse tase, juhtimisrežiim ja ohutusfunktsioonid vastavalt kliendi vajadustele.

Konstruktsioonide projekteerimine: projekteerige ühe tala kaugtala, otsakelgud, käru ja tõstuki koost CAD-tarkvara abil.

Elektri- ja juhtimiskonstruktsioon: töötage välja juhtimissüsteemide skeemid, sealhulgas PLC programmeerimine, mootori valik, VFD-d, andurid, häired ja turvablokeeringud.

Simulatsioon ja valideerimine: kasutage FEA-d (lõplike elementide analüüs) struktuuri terviklikkuse tagamiseks ja dünaamilist simulatsiooni liikumise juhtimiseks.

2. Materjali hankimine
Tarnige kaugtala ja komponentide jaoks kvaliteetset-terast (Q345B või samaväärne).

Hankige usaldusväärsetelt tarnijatelt mootoreid, tõstukeid, VFD-sid, PLC-sid, piirlüliteid ja häiresüsteeme.

Veenduge, et kõik komponendid vastavad asjakohastele sertifikaatidele ja standarditele (ISO, CE, GB).

3. Peatalade valmistamine
Lõikamine: Terasplaadid lõigatakse mõõtu, kasutades CNC leek-/plasmalõikeseadmeid.

Vormimine: rullige või vormige plaate I-tala- või karbitalaprofiiliks.

Keevitamine: Keevitage äärikud, lint ja jäikused vastavalt keevitusprotseduuri spetsifikatsioonidele (WPS).

Kuumtöötlus: vajadusel pinge leevendamine, et vähendada keevitusdeformatsiooni.

Töötlemine: puurida augud otsakelgu ja käru kinnitamiseks; masina kraana rööpad, kui need on integreeritud.

Kontrollimine: kontrollige keevisõmbluse kvaliteeti (röntgenikiirgus või ultraheli), mõõtmeid ja pinnaviimistlust.

4. Otsa kelgu ja käru koost
Raami valmistamine: Lõika ja keevitage otsaraamid ja käruraamid.

Rattakoost: Paigaldage rattad ja paigaldage laagrid; kokku panna ajami mootor ja käigukast.

Paigaldamine: kinnitage rattad raamidele ning paigaldage pidurid ja piirlülitid.

Testimine: rataste ja pidurite staatilised ja dünaamilised testid sujuva pöörlemise ja kandevõime tagamiseks.

5. Tõstuki koost
Paigaldage tross või ketttõstuk kärule.

Paigaldage konksuplokk, kaitseriiv, koormuse piiraja ja koormusandurid.

Ühendage tõstuki mootor, käigukast, pidur ja andurid.

Tehke funktsionaalsed testid tõstekiiruse, tõstevõime ja pidurdamise kohta.

6. Elektrijuhtmed ja juhtimissüsteem
Paigaldage mootorikaablid, juhtkaablid ja sideliinid.

Paigaldage PLC, VFD-d, kontaktorid ja ohutusreleed juhtkappi.

Juhtmete piirlülitid, alarmid, hädaseiskamine ja andurid.

Programmeerige PLC automatiseeritud juhtimisloogika, turvablokeeringute ja diagnostikaga.

7. Pinnatöötlus
Puhastamine: eemalda rooste, õli ja praht kõikidelt terasdetailidelt.

Kruntkate: kandke peale-korrosioonivastane krunt.

Lõppvärv: pritsige kulumise ja korrosiooni eest kaitsmiseks{0}}kõrge vastupidavusega tööstusvärvi.

Kõvenemine: viimistluskvaliteedi tagamiseks laske õigel kuivamisajal.

8. Paigalduseelne-testimine
No-Koormustestid: Liikumise, kiiruse ja juhtimise kontrollimiseks käivitage kraana, käru ja tõstuk ilma koormata.

Koormuskatse: tehke tõstevõime ja konstruktsiooni terviklikkuse tagamiseks standardkoormuse katse.

Ohutusseadme kontroll: kontrollige ülekoormuse piiraja, piirlülitite, hädaseiskamise ja häirete toimimist.

Automatiseerimise valideerimine: testige automatiseeritud järjestusi, positsioneerimise täpsust ja anduri tagasisidet.

9. Pakkimine ja saatmine
Vajadusel transportimiseks võtke osad lahti.

Kaitske komponente roostekindla-polsterduse ja turvalise pakkimisega.

Valmistage ette dokumentatsioon, sealhulgas kasutusjuhendid, hooldusjuhendid ja testimise sertifikaadid.

10. Paigaldamine ja kasutuselevõtt (kohapeal-)
Pane kraana komponendid kliendi kohapeal uuesti kokku.

Joondage kraana rööpad ja kindlustage raja struktuur.

Ühendage toite- ja juhtjuhtmed.

Kalibreerige andureid ja testige automaatjuhtimisfunktsioone.

Rongide operaatorid ja hoolduspersonal.

Andke üle dokumentatsioon ja sertifikaat.


Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
