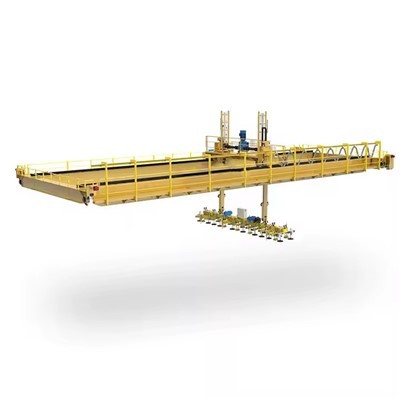

QC tüüpi sildkraana

QC tüüpi sildkraana põhiomadused:

Tõstemehhanism

Varustatud elektrilise tõstukiga (tross või kett) koormate tõstmiseks ja langetamiseks.

Ühised võimsused ulatuvad1 tonn kuni 550 tonnivõi rohkemgi.

Sillatala struktuur

Üks tala (QD tüüp): kulutõhus-, sobib kergete ja keskmiste{1}}rakenduste jaoks (kuni ~20 tonni).

Topelttala (QE-tüüpi): tugevam, kasutatakse raskete{0}}tõstetööde jaoks (üle 20 tonni).

Reisimise mehhanism

Kraana liigub kaasaraja taladpaigaldatud hoone sammastele või tugikonstruktsioonidele.

Lõppveokidratastega võimaldavad pikisuunalist liikumist (kraana liikumine).

Tõstukikäru liigub horisontaalselt üle silla (ristkäik).

Toiteallikas

Töötab edasi3-faasiline vahelduvvool(380V, 415V, 480V jne, olenevalt piirkonnast).

Toide tarnitakse kaudufestoonsüsteem, kaablirullid või juhtvardad.

Juhtimissüsteem

Ripatsi juhtseade (nupu{0}}ripats): Operaator juhib kraanat rippuva juhtkarbi kaudu.

Raadio kaugjuhtimispult: juhtmevaba töö paindlikkuse tagamiseks.

Salongi juhtimine: Raskete{0}}või ülitäpse{1}}rakenduste puhul istub operaator salongis.

Ohutusfunktsioonid

Ülekoormuskaitse(piirlülitid).

Hädaseiskamisnupud.

Kokkupõrkevastased-süsteemid(mitme kraana jaoks).

Tõste- ja liikumisliigutuste piirlülitid.



Võrdlus teiste kraanatüüpidega

Funktsioon	QC sildkraana	Pukk-kraana	Jib Crane
Liikuvus	Fikseeritud rajale	Maapinnal liigutatav	Fikseeritud / Rotary
Katvus	Täielik töökoda	Piiratud jalgadega	Väike ala
Kandevõime	Kuni 550+ tonni	Kuni 500 tonni	Kuni 20 tonni
Maksumus	Mõõdukas	Kõrge (suurtele)	Madal



Tõstevõime5–50 tonni (kuni 100+ tonni raskete-veokite jaoks)
Span10-35 meetrit (reguleeritav)
Tõstekõrgus10-30 meetrit
Töökohustuste klassA6 (raskeveod) või A7 (raskeveod)
Töökiirus -Tõstmine: 5 – 20 m/min
                              -Käru sõit: 20 – 45 m/min
                              -Kraana liikumine: 30 – 60 m/min

Pinge380V/50Hz või 480V/60Hz (3-faasiline)
KaitseasteIP55 (tolmu-/veekindel)
OhutusseadmedÜlekoormuse piiraja, hädaseiskamine, piirlülitid, kokkupõrke vältimine.

A QC tüüpi sildkraanakoosneb mitmest peamisest mehaanilisest ja elektrilisest komponendist, mis töötavad koos, et võimaldada koormate ohutut ja tõhusat tõstmist ja liigutamist. Allpool on selle peamiste komponentide üksikasjalik jaotus:



1. Silla tala (põhikoormus{1}}kandekonstruktsioon)

Üks tala (QD tüüp): Üks kast-sektsioon või I-tala kergemate koormate jaoks (kuni ~20 tonni).

Topelttala (QE-tüüpi): kaks paralleelset tala suuremate koormuste jaoks (20+ tonni), mis tagavad parema stabiilsuse.

Lõppveokid: Ratastega koostud tala mõlemas otsas, mis võimaldavad kraanal liikuda mööda raja rööpaid.

2. Tõstemehhanism

Elektriline tõstuk(Traat- või ketttõstuk):

Mootor: Toidab tõsteliikumist (tavaliselt vahelduv- või alalisvoolu).

Trummel või ketiratas: Kerib/keerab tõstevahendit lahti.

Tross/kett: tõstab koormat konksu või muu lisaseadme abil.

Konksuplokk: komplekt, mis hoiab koormat (võib sisaldada pöördkonksu).

Pidur: Tagab koorma ohutu peatamise ja hoidmise.

3. Käru (kannab tõstukit mööda kandetala)

Käru raam: Toetab tõstukit ja liigub mööda kandetala.

Käru rattad: Rullige tala alumisele äärikule või siinidele.

Käru ajami mootor: Võimaldab rist-liikumist (liikumine vasakule/paremale).

4. Rajasüsteem (toetab kraana liikumist)

Raja talad: Paigaldatakse hoone sammastele või eraldiseisvatele tugedele.

Raja rööpad: Juhtige kraana liikumist (tavaliseltPFC, I-tala või ruudukujulised siinid).

Rööpaklambrid: Kinnitage kraana, kui seda ei kasutata (valikuline).

5. Liikumismehhanism (kraana liikumine)

Ajami mootorid: Toidab kraana pikisuunalist liikumist (mööda lennurada).

Rattad & Teljed: Paigaldatud otsatõstukitele sujuvaks liikumiseks.

Puhvrid/amortisaatorid: Vähendage lööki, kui kraana jõuab piiridesse.

6. Elektri- ja juhtimissüsteem

Toiteallikas:

Festoon süsteem(libisevad kaabliteed).

Kaablirull(pika sõiduga{0}}kraanade jaoks).

Dirigent Bars(raskete{0}}rakenduste jaoks).

Juhtseadmed:

Ripatsi juhtimine(käeshoitav{0}}nupujaam).

Raadio kaugjuhtimispult(juhtmevaba töö).

Salongi juhtimine(juhikabiinide jaoks).

Piirlülitid:

Tõste piirlüliti(hoiab ära üle{0}}tõstmise).

Reisipiirangu lüliti(peatab kraana raja otstes).

Muutuva sagedusega ajam (VFD): Sujuvaks kiiruse reguleerimiseks (valikuline).

7. Ohutuskomponendid

Ülekoormuse piiraja: Takistab tõstmist üle nimivõimsuse.

Hädaseiskamisnupp: Katkestab koheselt voolu.

Kokkupõrkevastane{0}}süsteem: Mitme kraana jaoks samas piirkonnas.

Hoiatusseadmed: märguannete helisignaal või majakas.

8. Valikulised tarvikud

Magnetiline tõstuk(terasplaatide jaoks).

Haara ämber(puistematerjalide jaoks, nagu kivisüsi, liiv).

Kraanakaalud(kaalumine tõstmise ajal).

Kraana kaamerad(pime{0}}koha jälgimiseks).

Sketš

Peamine tehniline





QC tüüpi sildkraanad (Electric Overhead Traveling Cranes) on nende tõhususe, töökindluse ja mitmekülgsuse tõttu laialdaselt kasutusel tööstus- ja ehitustingimustes. Siin on nende peamised eelised:

1. Suur kandevõime ja tõstetõhusus

Saab hakkama koormustega alates1 tonn kuni 550+ tonni, mistõttu need sobivad erinevatele tööstusharudele.

Kiirem tõstmine ja teisaldamine võrreldes käsitsi tõstukite või tõstukitega.

2. Lai katvus ja paindlikkus

Liigutab koormusihorisontaalselt (piki lennurada)javertikaalselt (tõstmine).

Erinevalt fikseeritud kraanadest võib katta kogu tööruumi.

3. Energia-säästlik ja kulutõhus-

Elektriline käitamine vähendab kütusekulusid võrreldes diiselkraanadega.

Madal hooldus võrreldes autokraanadega.

4. Ohutu ja usaldusväärne töö

Varustatudülekoormuskaitse, piirlülitid ja hädapidurid.

Vähendab käsitsitöö riske (vähem õnnetusi kui tõstukite puhul).

5. Kohandatavad konfiguratsioonid

Saadaval aastalühe tala (QD tüüp, kergemad koormused)võitopelttala (QE tüüpi, raske{0}}veojõuga).

Saab paigaldadamagnetid, haaratsid või spetsiaalsed konksuderinevate materjalide jaoks.

6. Sujuv ja täpne juhtimine

Muutuva sagedusega ajamid (VFD)võimaldavad sujuvat kiirendamist/aeglustumist.

Valikud jaoksrippjuhtimine, kaugjuhtimispult või salongi juhtimine.

7. Pikk kasutusiga

Tugev teraskonstruktsioon tagab vastupidavuse (20+ aastat korraliku hooldusega).



QC-kraanasid kasutatakse materjali käitlemiseks peaaegu igas rasketööstuses. Levinud rakendused hõlmavad järgmist:

1. Tootmis- ja montaažitehased

Toormaterjalide (teras, torud, masinad) teisaldamine.

Raskete osade positsioneerimine auto-/lennundustööstuses.

2. Terase- ja metallitööstus

Käitlemineterasrullid, valuplokid ja sulametall(spetsiaalsete valukraanadega).

Laadimine/mahalaadimine valtsimis- ja sepikodades.

3. Laondus ja logistika

Raskete kaupade virnastamine ja transportimine jaotuskeskustes.

Veoautode ja konteinerite peale-/mahalaadimine.

4. Elektrijaamad ja energiasektor

Hooldusturbiinid, generaatorid ja trafod.

Kütusevardade käitlemine tuumajaamades (spetsialiseeritud kraanadega).

5. Ehitus ja rasketehnika

Tõstminebetoonelement, terastalad ja ehitusmaterjalid.

Kasutatakse laevatehastes suurte konstruktsioonide kokkupanemiseks.

6. Kaevandamine ja puistematerjalide käitlemine

Varustatudhaaratsid või ämbridkivisöe, maagi ja täitematerjalide jaoks.

7. Paberi- ja keemiatööstus

Suurte paberirullide või kemikaalide mahutite teisaldamine.



Tootmisprotseduur a45-tonnine kahetalaline sildkraanahõlmab mitmeid põhietappe, alates projekteerimisest kuni lõpliku testimiseni. Allpool on üksikasjalik samm-sammuline--ülevaade:

---

1. Disain ja tehnika

Koormuse ja ulatuse arvutamine: Määrake kraana kandevõime (45 tonni), kaugus (rööbaste vaheline kaugus), tõstekõrgus ja töötsükkel (FEM/ISO klassifikatsioon).

Struktuurne projekteerimine:

Põhitalad (kasti{0}}tüüp või sõrestiku kujundus)

Otsakärud (mööda rööpaid liikumiseks)

Tõstuk ja käru mehhanism

Elektriline ja mehaaniline disain:

Mootori võimsus, käigukast, pidurid ja juhtimissüsteem

Juhtmed, ripats/raadio kaugjuhtimispult või salongi juhtimine

Tarkvara ja simulatsioon: lõplike elementide analüüs (FEA) stressitestimiseks.

---

2. Materjali hankimine

Terasplaadid ja -profiilid: Kvaliteetne{0}}Q235B/Q345B teras taladele.

Elektrilised komponendid: Mootorid (tõstuk/sõit), pidurid, piirlülitid ja juhtpaneelid.

Mehaanilised osad: Rattad, hammasrattad, trossid, konksud ja laagrid.

---

3. Põhikomponentide valmistamine

A. Topelttala valmistamine

Lõikamine ja keevitamine: CNC plasma lõikamine täpsuse tagamiseks; automaatne sukelkaarkeevitus (SAW) talade jaoks.

Kokkupanek: Joondage ja keevitage talad otsakelgudega.

Haavelpuhastus ja värvimine: Roostevastane-töötlus (krunt + pealislakk).

B. Tõstuki ja käru koost

Tõstuki mehhanism:

45-tonnine elektriline trosstõstuk (või ketttõstuk).

Trummel, mootor, käigukast ja pidur.

Käru raam: Rataste, mootorite ja siinide valmistamine ja paigaldamine.

C. Otsakärud

Raami ehitus: Keevitatud teras koos rattakoostudega.

Puhvrid ja kaitserauad: Kokkupõrkekaitse paigaldus.

---

4. Elektrisüsteemi paigaldus

Juhtmed ja juhtnupud:

Toiteallikas (3-faasiline vahelduvvool)

Muutuva sagedusega ajamid (VFD) sujuvaks tööks

Ripats/kaugjuhtimissüsteem

Ohutusseadmed:

Ülekoormuse piiraja

Lõpplülitid (ülemine/alumine käik)

Hädapeatus

---

5. Kokkupanek ja integreerimine

Talade püstitamine: Paigaldage topeltkandurid otsakelgudele.

Käru ja tõstukite paigaldamine: Paigutage käru talade vahele; turvaline tõstuk.

Rööbaste joondamine: Veenduge, et raja rööpad oleksid tasased ja paralleelsed.

---

6. Testimine ja kvaliteedikontroll

A. Tehase testimine (enne saatmist)

Ei-Koormustesti: Käivitage kraana ilma koormuseta, et kontrollida liikumist, pidureid ja juhtseadiseid.

Koormustest:

Staatiline test: 1,25 × nimikoormus (56,25 tonni) 10 minuti jooksul.

Dünaamiline test: 1,1 × nimikoormus (49,5 tonni) koos liigutustega.

Ohutuskontrollid: Kontrollige piirlüliteid, hädaseiskamist ja ülekoormuskaitset.

B. Kohapealne-testimine (pärast installimist)

Käivitage koormustestid uuesti-kliendi järelevalve all.

---

7. Värvimine ja korrosioonikaitse

Lõplik katmine: ilmastikukindel-värv (nt epoksütsingi-rikas krunt).

Märgistused: kandevõime, hoiatuste ja tootjateabe sildid.

---

8. Pakendamine ja kohaletoimetamine

Demonteerimine (vajadusel): Lihtsaks transportimiseks.

Pakendamine: Veekindel ümbris mere-/maismaatranspordi jaoks.

---

9. Paigaldamine ja kasutuselevõtt (kohapeal-)

Raja talade ülevaatus: Tagada õige joondus ja tugevus.

Kraana kokkupanek: Pange talad, tõstuk ja elektrisüsteemid uuesti kokku.

Lõplik testimine: Viige läbi koormusteste ja operaatori koolitust.

Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
