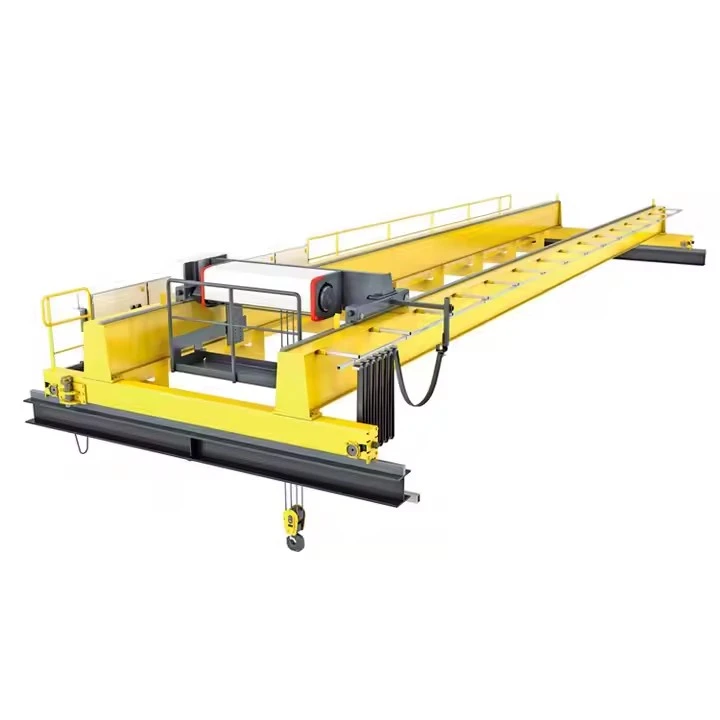

Euroopa tüüpi kahetalaline sildkraana

Mis on Euroopa tüüpi kahetalaline sildkraana?

A Euroopa tüüpi kahetalaline sildkraanaviitab sildkraanale, mis järgib Euroopa disainistandardeid (peamiseltFEM- Fédération Européenne de la Manutention jaISOstandardid). Seda iseloomustavad optimeeritud disain, kvaliteetsed komponendid-, täiustatud turvafunktsioonid ning keskendumine energiatõhususele ja ergonoomikale.

Mõelge sellele kui esmaklassilisele,{0}}suure jõudlusega valikule kraanamaailmas-, mis on loodud töökindluse, täpsuse ja operaatori ohutuse tagamiseks nõudlikes tööstuskeskkondades.



Euroopa tüüpi kahetalaliste kraanade eelised

Suurepärane töökindlus ja tööaeg:Esmaklassiliste komponentide kasutamine ja vastupidav disain tagavad erakordse töökindluse ja vähendavad seisakuaega.

Täpne käsitsemine:Sagedus{0}}juhitavad ajamid võimaldavad koorma ülitäpset ja sujuvat paigutamist, kaitstes nii koormat kui ka kraana konstruktsiooni.

Täiustatud ohutus:Disainitud ja sertifitseeritud vastavalt maailma kõige rangematele ohutusstandarditele, kaitstes personali ja varasid.

Madalad kogukulud:Kuigi esialgne investeering võib olla suurem, põhjustavad nende vastupidavus, energiatõhusus ja hoolduse lihtsus kraana eluea jooksul madalamaid kulusid.

Kerge ja tõhus struktuur:Optimeeritud disain paneb hoone konstruktsioonile vähem pinget, vähendades potentsiaalselt uue rajatise ehituskulusid.



Võrdlus: Euroopa vs. tavalised kahetalalised kraanad

Funktsioon	Euroopa tüüp	Tavapärane tüüp
Disaini standard	FEM / ISO	Muud riiklikud standardid (nt JB/T, CMAA)
Kontrolli	VFD-d Standardne kõikidel liikumistel	VFD-d on sageli valik
Ohutus	CE-sertifikaadiga, SIL{0}}reitinguga süsteemid	Põhilised ohutussüsteemid
Komponendid	Euroopa esmaklassilised kaubamärgid	Tavalised või kohalikud kaubamärgid
Kaal	Kergem, optimeeritud struktuur	Sama mahutavuse korral raskem
Keskendu	Täpsus, ohutus, tõhusus	Mahutavus, maksumus

Järeldus:TheEuroopa tüüpi kahetalaline sildkraanaesindab õhuliini tõstmise tehnoloogia tippu. Selle rõhk onoptimeeritud disain, esmaklassiline kvaliteet ja integreeritud ohutusmuudab selle eelistatud valikuks tänapäevastele,{0}}kõrge jõudlusega tööstusharudele, kus tegevuse tõhusus, täpsus ja töötajate ohutus on kriitilise tähtsusega. See on investeering tootlikkusesse ja riskide maandamisesse.



Põhikomponendid: laager, käigukast, mootor, pump

Päritolukoht: Henan, Hiina

Garantii: 1 aasta

Kaal (KG): 2000 kg

Video väljaminev{0}}kontroll: Pakutakse

Masinatesti aruanne: kaasas

Disain: topelttala

Tõhusus: kõrge efektiivsus

Töökiirus: suurel kiirusel töötamine

Stabiilsus: kiikumisvastane-funktsioon

Värv: valikuline

Toiteallikas: 110V/220V/230V/380V/440V, kohandatud

Laius: 7,5-31,5 m

Siin on a komponentide üksikasjalik jaotusEuroopa tüüpi kahetalaline sildkraana, tuues esile disainifunktsioonid, mis seda eristavad.

1. Optimeeritud struktuurisüsteem (raamistik)

Keevitatud kasttalad:

FEM-Optimeeritud disain:Valmistatud ülitugevast-terasplaadist ja optimeeritud lõplike elementide analüüsi (FEA) abil maksimaalse tugevuse-ja-kaalu suhte saavutamiseks.

Korrosioonikaitse:Kvaliteetne-pinna ettevalmistus (haavelpuhastus) ja mitu kattekihti tagavad suurepärase korrosioonikindluse.



Modulaarsed otsatõstukid:

Suletud laagriüksused:Eel-määritud, eluea{1}}tihendiga laagripadrunid minimaalse hoolduse tagamiseks.

Täppistöötlus:Kõik kinnituspinnad on töödeldud täiuslikuks joondamiseks, tagades sujuva liikumise ja vähendades rataste kulumist.

Rööbastelt mahasõiduvastased-seadmed:Standardfunktsioonid rataste rööbastelt väljumise vältimiseks.

Raja süsteem:

Täppisrööpad:Kvaliteetsed-terasest rööpad täpsete joondustolerantsidega.

Kraana puhvrid:Lööke absorbeerivate-omadustega energiat neelavad-puhvrid.

2. Suure-jõudlusega tõste- ja ajamisüsteem

Integreeritud tõstuk ja käru:

Madala kõrgusega disain:Tõstuki ja käru mehhanismide kompaktne integreerimine, et maksimeerida konksu liikumist.

Moodulkonstruktsioon:Võimaldab lihtsat hooldust ja komponentide vahetamist.

Premium tõstuk:

Kaubamärgiga komponendid:Tavaliselt sisaldavad tõstukeid sellistelt tootjatelt nagu Demag, Street Crane või ABB.

Töö{0}}reitinguga mootorid:Suure pöördemomendi ja soojusvõimsusega spetsiaalselt tõstukiga töötamiseks mõeldud mootorid.

Planetaarsed käigukastid:Tõhusad{0}}kompaktsed käigukastid sujuvaks jõuülekandeks.

Sagedus{0}}Juhitavad kettad:

Kõikide liikumiste VFD-d:Standardsed muutuva sagedusega ajamid tõstukil, kärul ja sillal täpseks juhtimiseks.

Regeneratiivne pidurdamine:Võimalus suunata energiat langetamise ajal tagasi toiteallikasse.



3. CE-ühilduvad juhtimis- ja ohutussüsteemid

Juhtimissüsteemid:

Ergonoomiline ripats:Kerge, ergonoomiline juhtripats integreeritud diagnostikaekraaniga.

Raadio kaugjuhtimispuldi valik:Turvalised sagedushüplemise{0}}raadiojuhtimissüsteemid.

Ohutus PLC:Programmeeritav loogikakontroller spetsiaalsete ohutusfunktsioonidega.

Ohutussüsteemid:

Laadimismomendi indikaator (LMI):Sertifitseeritud süsteem koorma kaalumiseks ja{0}}kokkupõrke tõkestamiseks.

Üleliigne pidurdamine:

Tõstuki esmane mehaaniline pidur.

Sekundaarne pidurisüsteem (sageli elektrooniline).

3. kategooria/PLd standarditele vastav hädaseiskamissüsteem.

Piirlülitid:Kodeerija{0}}põhine positsioneerimine ja piirlülitid kõikide liikumiste jaoks.

Ülekoormuskaitse:Mehaanilised ja elektroonilised ülekoormuskaitseseadmed.

4. Elektri- ja toitesüsteemid

Toiteallikas:

Juhtribade süsteemid:Täielikult suletud, isoleeritud juhtmesüsteemid ohutuks jõuülekandeks.

Festooni süsteemid:Suure paindlikkuse{0}}kaablitega kaablihaldussüsteemid.

Juhtpaneelid:

IP-reitinguga karbid:Minimaalne IP54 reiting tolmu ja vee kaitseks.

Soojusjuhtimine:Kliimaseadmed või kütteseadmed temperatuuri reguleerimiseks.

Modulaarne disain:Lihtne juurdepääs hoolduseks ja tõrkeotsinguks.

5. Erifunktsioonid ja tarvikud

Seiresüsteemid:

Kraana juhtimissüsteem (CMS):Kaugseire ja diagnostika võimalus.

Hooldusnäidikud:Automaatsed hooldusintervalli meeldetuletused.

Valgustus ja side:

LED tööala valgustus:Energiasäästlik{0}}valgustus kraana tööpiirkonnale.

Avariivalgustus:Aku{0}}toega turvavalgustussüsteem.

Intercom süsteemid:Kraanaoperaatorite ja põrandapersonali vaheliseks suhtluseks.

Sketš

Peamine tehniline





Euroopa tüüpi kahetalalise sildkraana eelised

Euroopa tüüpi kahetalalised kraanad pakuvad esmaklassilisi eeliseid, mille keskmes on ohutus, tõhusus ja pikaajaline väärtus{0}}.



1. Võrratu ohutus ja vastavus eeskirjadele

CE sertifikaat:Ehitatud täielikult kooskõlas EL masinadirektiivi ja muude kehtivate standarditega, tagades kõrgeima personali- ja tööohutuse taseme.

Täiustatud ohutussüsteemid:FunktsioonSIL{0}}reiting (turvalisuse terviklikkuse tase)standardvarustuses on turvafunktsioonid, üleliigsed pidurisüsteemid ja põhjalik ülekoormuskaitse.

Riski maandamine:Integreeritud ohutusdisain vähendab oluliselt õnnetuste riski, kaitstes nii personali kui väärtuslikku vara.

2. Suurepärane jõudlus ja täpsus

Sujuv toimimine: Muutuva sagedusega ajamid (VFD)on standardvarustuses kõikidel liikumistel (tõstuk, käru ja pikk sõit), pakkudes tõmblemise{0}}vaba kiirendust ja aeglustumist.

Täpne koormuse juhtimine:See võimaldab koormate täpset positsioneerimist, mis on väärtuslike{0}}toodete, montaažitööde ja delikaatsete toimingute jaoks ülioluline.

Minimeeritud koormuse kõikumine:Kontrollitud liikumine vähendab oluliselt koormuse kõikumist, suurendades ohutust ja tõhusust.

3. Erakordne vastupidavus ja töökindlus

Premium komponendid:Kvaliteetsete kaubamärgiga komponentide-kasutus (nt Demag-tõstukid, SEW-ajamid, Siemensi juhtseadmed) tagab erakordse töökindluse ja pika kasutusea.

Optimeeritud struktuur:TheFEM{0}}põhine disainkasutab lõplike elementide analüüsi, et luua nii tugev kui ka kerge konstruktsioon, mis vähendab raja ja hoone konstruktsiooni kulumist.

Kõrge tööaeg:Tugev konstruktsioon ja komponentide kvaliteet vähendavad seisakuid ja suurendavad üldist tootlikkust.

4. Energiatõhusus ja madalad eluea kulud

Vähendatud energiatarve:VFD-d ja suure{0}}tõhususega mootorid vähendavad energiakasutust, eriti sagedaste käivitumistega ja seiskamistega rakendustes.

Taastavad ajamid:Paljud mudelid suudavad alandamise ajal energiat elektrivõrku tagasi toita, vähendades sellega kulusid veelgi.

Madalad hooldusvajadused:Sellised funktsioonid nagu suletud,{0}}määritud laagrid ja moodulkomponendid vähendavad hooldussagedust ja -kulusid, mille tulemuseks on väiksem kogukulu (TCO).

5. Ergonoomika ja hooldatavus

Madala kõrgusega disain:Tõstuki ja käru kompaktne integreerimine maksimeerib kasutatava tõstekõrguse kraana all, mis on kriitiline eelis kõrguspiirangutega rajatistes.

Lihtne hooldus:Modulaarne disain ja juurdepääsetavad komponendid muudavad kontrollimise ja hoolduse lihtsaks, minimeerides hoolduse aega.

Operaator-sõbralik:Ergonoomilised juhtnupud, selge diagnostika ja suurepärane nähtavus vähendavad operaatori väsimust ja suurendavad tootlikkust.



Euroopa tüüpi kahetalaliste sildkraanade rakendused

See kraana on eelistatud valik tööstusharudele, kus täpsus, töökindlus ja ohutus ei ole-läbirääkimised.



1. Auto- ja lennundustööstus

Rakendus:Suurte sõidukite kerepaneelide, lennukikomponentide ja mootorite käsitsemine ja positsioneerimine.

Miks seda kasutatakse:Täpne juhtimine ja sujuv liikumine hoiavad ära väärtuslike{0}}delikaatsete osade kahjustamise kokkupaneku ajal.

2. Täiustatud tootmine ja laondus

Rakendus:Kõrgladudes- ja tootmisliinides raskete kaubaalustega koormatud kaupade, masinate ja toorainete käitlemiseks.

Miks seda kasutatakse:Kõrge töökindlus, kiirus ja täpne juhtimine optimeerivad töövoogu ja salvestustihedust. Madala kõrgusega disain maksimeerib vertikaalset ruumi.

3. Terase ja metalli teeninduskeskused

Rakendus:Terasrullide, -lehtede ja -profiilide teisaldamine ja virnastamine.

Miks seda kasutatakse:Tugev FEM-konstruktsioon käsitleb raskeid koormusi usaldusväärselt, samas kui täppisjuhtseadised võimaldavad ohutut ja tõhusat virnastamist ja väljavõtmist.

4. Elektritootmine ja rasketehnika

Rakendus:Turbiinide, generaatorite, trafode ja{0}}suurmasinate hooldus ja paigaldus.

Miks seda kasutatakse:Erakordsed turvafunktsioonid ja täpne koormuse juhtimine on kriitilise tähtsusega kallite seadmete kaitsmisel ja personali ohutuse tagamisel keeruliste liftide ajal.



Tootmisprotseduur aEuroopa tüüpi kahetalaline sildkraanaon väga süstemaatiline ja kvaliteedile juhitud{0}}protsess, mis järgib rangeid Euroopa standardeid (nt FEM ja ISO) ning kulmineerub CE-sertifikaadiga.

Siin on tootmisprotsessi üksikasjalik jaotus.



1. etapp: disain ja FEM-analüüs

See etapp on aluseks, keskendudes optimeerimisele ja vastavusele.

Kliendi spetsifikatsioon ja riskihinnang:Üksikasjalik analüüs tegevusnõuetest, keskkonnast ja ametlikustRiski hindaminenagu nõuab EL masinadirektiiv.

Täiustatud tehnika:

FEM-i struktuurianalüüs:Lõplike elementide analüüsi kasutamine tala ja otsatõstuki konstruktsiooni optimeerimiseks maksimaalse tugevuse ja minimaalse kaaluga. See arvutab pinge, läbipainde ja dünaamilise käitumise.

CE-vastavuse planeerimine:Asjakohaste standardite (nt EN 13001, EN 60204) ohutus- ja disaininõuete integreerimine kavandisse.

Materjalide loetelu (BOM):Üksikasjaliku loendi koostamine, mis määrab sertifitseeritud materjalid ja heakskiidetud kaubamärgiga-nimega komponendid (nt SEW-draivid, Siemensi PLC-d).



2. etapp: materjali valik ja ettevalmistamine

Hange:Sertifitseeritud terase (nt S355JR) ja CE-märgistusega või rahvusvaheliselt tunnustatud komponentide (nt pidurid, mootorid) hankimine.

Materjali ettevalmistamine:Terasplaadid haav{0}}puhatakse standardile Sa 2.5 ja krunditakse. Lõikamine toimub CNC-masinatega suure täpsuse tagamiseks, tagades täiusliku sobivuse-keevitamiseks.



3. etapp: täppiskonstruktsioonide valmistamine

Siin on ehitatud kraana kerge, kuid vastupidav konstruktsioon.

Tala valmistamine:

Automatiseeritud keevitamine:Põhitalad on valmistatud kasti sektsioonidena. Kriitilised keevisõmblused tehakse kasutadesAutomatiseeritud sukelkaarkeevitus (SAW)kontrollitud tingimustes, et tagada ühtlane, kvaliteetne{0}}ja korratav keevisõmblus.

Keevisõmbluse kontroll:Kõik kriitilised keevisõmblused on 100% visuaalselt kontrollitud ja testitud läbiUltraheli (TÜ)võiMagnetic Particle Inspection (MPI).

Stressi leevendamine:Valminud talad läbivad vibratsioonipinge leevendamise või kuumtöötluse, et normaliseerida sisepingeid, tagades -pikaajalise mõõtmete stabiilsuse.

Täppistöötlus:Ajami kinnituspatjade, siini istmepindade ja ühenduspunktide töötlemine CNC-masinatel, et tagada täiuslik joondus.



Stage 4: Mechanical Assembly & Alignment

Tõstuki lõppkomplekt:Rattad, teljed ja tihendatud,-määrdega laagriüksused on kokku pandud otsatõstukitele. Ajami mootorid ja käigukastid on paigaldatud ja joondatud.

Silla kokkupanek:Talad kinnitatakse otsatõstukite külge suure{0}}tugevate poltidega. Kogu silla joondust kontrollitakse hoolikalt, et tagada ruudukujulisus ja õige rattakontakt.

Käru ja tõstuki integreerimine:Tõstuk (sageli{0}}eelmonteeritud moodul tarnijalt nagu Demag) on ​​käru raamiga integreeritud. Seejärel paigaldatakse kogu komplekt kraana taladele.



5. etapp: elektri- ja juhtimissüsteemi integreerimine

Juhtpaneeli ehitamine:PLC-d, VFD-d kõigi liikumiste jaoks, ohutusreleed ja põhikontaktorid on ühendatud kaitstud IP54-kategooria korpusesse. Tarkvara on programmeeritud eelnevalt määratletud ohutusfunktsioonidega (nt piirlülitid, ülekoormuskaitse).

Kaabli paigaldamine:Kaablid juhitakse spetsiaalsetes kaablirennides või -kanalites. Kõik ühendused tehakse pressitud ja soonega klemmide abil.

Ohutussüsteemi paigaldamine: Laadimismomendi indikaatorid (LMI), piirlülitid, hädaseiskamisahelad ja{0}}kokkupõrkevastased andurid on paigaldatud ja ühendatud ohutus-PLC-sse.



6. etapp: põhjalik testimine ja CE-sertifikaat (FAT)

See on kontrollimise ja sertifitseerimise jaoks kriitiline etapp.

Visuaalne ja mõõtmete kontroll:Töö, värvikvaliteedi ja kõigi kriitiliste mõõtmete kontrollimine.

Ei-Koormustesti:Käivitage kõik liigutused, et kontrollida sujuvat töötamist, ebatavalist müra ja piirlülitite nõuetekohast toimimist.

Koormuse testimine:

Staatilise koormuse test:Proovikoormuse tõstmine125% nimivõimsusestet kontrollida konstruktsiooni terviklikkust ja pidurivõimet.

Dünaamiline koormustest:Tõstmine110% nimivõimsusestja käivitage see läbi kõigi tööliigutuste.

Ohutusfunktsiooni valideerimine:Kõigi ohutusseadmete, sealhulgas peatuste{0}, ülekoormussüsteemide ja üleliigsete pidurite testimine, et tagada nende vastavus riskianalüüsis nõutud jõudlustasemetele.

CE dokumentatsioon:KoostamineTehniline fail, sealhulgas projekteerimisarvutused, katsearuanded, riskianalüüs ja asutamisdeklaratsioonid, mis kulmineeruvadEÜ vastavusdeklaratsioon.



7. etapp: demonteerimine, kaitse ja pakendamine

Süstemaatiline demonteerimine:Kraana on lahti võetud loogilisteks transporditavateks mooduliteks, mille kõik komponendid on selgelt märgistatud.

Lõplik maalimine:Kvaliteetse-viimistluskatte pealekandmine, sageli kliendi-määratletud RAL-värvides.

Pakend:Komponendid on kindlalt pakendatud spetsiaalse kaitsega töödeldud pindade, elektripaneelide ja väljaulatuvate osade jaoks.



8. etapp: saidi paigaldamine ja kasutuselevõtt (SAT)

Kontrollitud erektsioon:Väljaõppinud töötajad panevad kraana uuesti kokku-kohal, sageli tootja projektiinseneri järelevalve all.

Lõplikud ühendused ja kontrollid:Kõik süsteemid on uuesti{0}}ühendatud ja joondused on kinnitatud.

Saidi vastuvõtutest (SAT):Lõplik jõudluse ja ohutuse test viiakse läbi tegelikus töökeskkonnas, et tagada täielik funktsionaalsus ja vastavus.

Operaatorkoolitus:Kliendi operaatoritele ja hooldustöötajatele pakutakse põhjalikku koolitust.

Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
