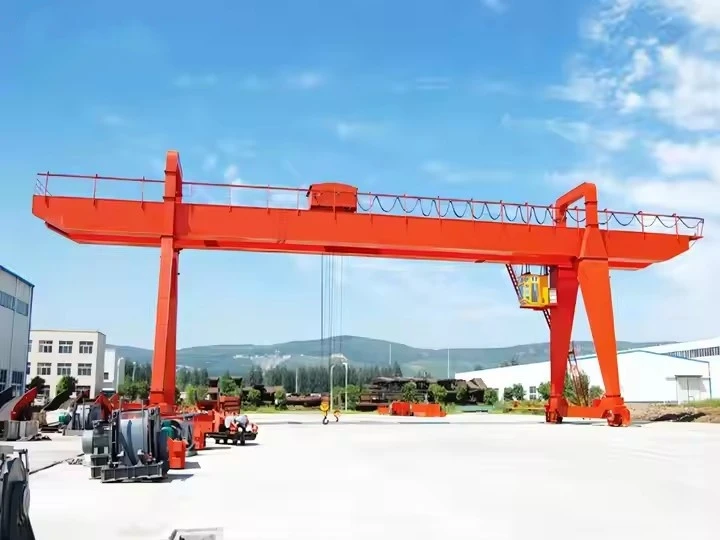

Raskeveokite pukk-kraana

Mis on raskeveokite pukk-kraana?

Raskeveokite pukkkraana on vastupidav ja suure võimsusega{0}}pukk-kraana, mis on loodud intensiivseks ja sagedaseks üliraskete koormate tõstmiseks nõudlikes tööstuskeskkondades. Seda iseloomustavad selle suurepärane konstruktsioonitugevus, kõrge -töötsükliga komponendid ja täiustatud ohutussüsteemid, mis on loodud usaldusväärseks tööks rasketes kasutustingimustes.

Mõelge sellele kui pukkkraanade tööstuslikule raskekaalu meistrile, mis on ehitatud pigem pidevaks, karistavaks tööks kui juhuslikeks tõsteteks.



Raskeveokite pukk-kraanade eelised

Erakordne töökindlus ja tööaeg:Ehitatud esmaklassiliste komponentidega, et taluda ööpäevaringset tööd karmides tingimustes, minimeerides seisakuid.

Kõrge tootlikkus:Suudab tõhusalt käsitseda sagedasi ja suure võimsusega{0}}tõsteid, hoides kriitilisi protsesse liikvel.

Suurepärane ohutus:Integreeritud ja koondatud ohutussüsteemid kaitsevad õnnetuste eest nii personali kui väärtuslikku vara.

Pikk kasutusiga:Komponentide üle-konstrueeritud konstruktsioon ja kvaliteet tagavad pika tööea isegi pideva stressi korral.

Käsitseb äärmuslikke koormusi:Ainus lahendus koormate tõstmiseks ja teisaldamiseks20 tonni kuni 1000 tonni või rohkem.



Peamised spetsifikatsioonid, mida arvestada

Raske{0}}pukk-kraana määramisel keskenduge järgmisele:

Mahutavus:Maksimaalne tõstetav kaal.

Laius:Kraana rööbaste vaheline kaugus.

Tõstekõrgus:Nõutav konksu käik.

Töötsükkel (FEM/ISO klass):M6 (raske töö), M7 (väga raske töö) või M8 (pidev töö).

Juhtimissüsteem:Kabiin, ripats või raadio pult.

Keskkonnatingimused:Sise-/väljas, temperatuur, kokkupuude elementidega.

Järeldus:Raskeveokite pukkkraana on kapitaliinvesteering tootlikkusesse ja ohutusesse kõige nõudlikumate materjalikäitlusrakenduste jaoks. See ei ole lihtsalt tõsteseade, vaid oluline osa tööstuslikust infrastruktuurist, mis on loodud tugevuse, vastupidavuse ja töökindluse tagamiseks, kui rike ei ole võimalik. Selle disain on otsene vastus rasketööstuse äärmuslikele nõudmistele.



Päritolukoht: Henan, Hiina

Garantii: 2 aastat

Kaal (KG): 60000 kg

Video väljaminev{0}}kontroll: Pakutakse

Masinatesti aruanne: kaasas

Kasutusala: laod, tehas ja muu koht

Kraana tüüp: kasti tüüpi pukk-kraana

Sõidukiirus: 20m/min

Tõstemehhanism: elektriline tõstuk

Juhtimismeetod: maapealne juhtimine + kaugjuhtimispult (kohandatud)

Töökohustus: A5

Töötemperatuur: -20~+40 kraadi

Tööstuslik pinge: 380V50HZ3Phanse või muu

Värv: kohandatud

Kohandamine: aktsepteeritud



Siin on a komponentide üksikasjalik jaotusRaskeveokite pukk-kraana.



1. Esmane struktuurisüsteem (selgroog)

Kahekordsed põhitalad:Peamised horisontaalsed talad. Need on alativalmistatud kasttaladvalmistatud paksust terasplaadist. Karbi konstruktsioon tagab suurepärase tugevuse, väändejäikuse ning vastupidavuse paindumisele ja paindumisele äärmuslike koormuste ja pikkade vahekauguste korral.

Tugevdatud otsad ja jalad:Massiivsed vertikaalsed tugistruktuurid.

Jalad:Sageli kujundatud koos-raamvõiristtugedega-et pakkuda erakordset stabiilsust ja vältida kaldumist või rappumist-keskkoormade tõstmisel.

Lõppveokid:Paigaldage rattad, teljed ja pikad veosõlmed. Ehitatud taluma tohutuid vertikaalseid ja horisontaalseid jõude.

Raja- ja raudteesüsteem:Kriitiline, fikseeritud infrastruktuur.

Jooksurööpad:Eriti-rasked-terasest rööpad (sageli suured kraanarööpad või raudteerööpad).

Tugevdatud vundament:Sügav konstrueeritud betoonvundament, mis tagab, et rööpad püsivad ideaalselt tasasel ja joondatud dünaamiliste koormuste ja aja jooksul.

2. Tõstmis- ja reisisüsteem (The Workhorse)

Raskete{0}}ülesannete peatõsteüksus:

Tõstuki mootor:Suure-pöördemomendi ja suure-koormusega mootor, mis on loodud pidevaks tööks täiskoormusel.

Trossi trummel:Töödeldud trummel täpse soonega, et kerida mitu kihti ülitugevat{0}}trossi.

Käigukastid:Raske -täpne{1}}lõikega käigud, mis on loodud taluma löökkoormust ja edastama tohutut pöördemomenti.

Mitu ketaspidurit:Esma-, lisa- ja hädapidurdussüsteemid, kõik{0}}tõrkeohutud.

Abitõstuk:Teine, väiksema võimsusega{0}}tõstuk samal kärul kergemate tõstukite jaoks, mis tagab töö paindlikkuse ilma põhitõstukit kasutamata.

Kõige populaarsem-jooksev käru ja sõit:

Käru raam:Tugev teraskonstruktsioon, mis kannab tõstukit (-sid).

Käru rattad ja rööpad:Peamiste talade kohale paigaldatud siinidel kulgevad äärikuga rattad. See tagab konksu maksimaalse kõrguse.

Käru reisimine:Võimas mootor ja käigukast sujuvaks põikisuunaliseks liikumiseks.

Portaali pikad sõidud:

Reisimootorid:Mitu suure{0}}hobujõulist mootorit (üks või mitu jala kohta) sünkroniseeritud liikumiseks piki rajal.

Käigukastid ja rattad:Suure-läbimõõduga sepistatud või karastatud terasest rattad, mis käivad läbi raskeveokite-reduktorite.

3. Jõu-, juhtimis- ja liikumissüsteemid (närvid)

Toitesüsteem:

Juhtribade süsteem (suletud rada):Raskeveokite{0}}kraanade standard. Pakub usaldusväärset, suure voolutugevusega-vooluallikat ilma festoonsüsteemide hooldusprobleemideta.

Operaatori juhtimine:

Operaatori kabiin:Täielikult-varustatud, sageli konditsioneeritud-ja heliisolatsiooniga kabiin, mis riputatakse kraanasillale, pakkudes operaatorile selget vaadet.

Raadio kaugjuhtimispult:Võimaldab operaatoril juhtida kraanat kõige turvalisemast ja optimaalsemast vaatepunktist maapinnal.

Juhtpaneelid ja draivid:

Peamine juhtpaneel:Sisaldab programmeeritavat loogikakontrollerit (PLC), kontaktoreid, ülekoormusreleed jaMuutuva sagedusega ajamid (VFD). VFD-d on olulised sujuva ja kontrollitud kiirenduse ja aeglustuse tagamiseks, konstruktsiooni ja koormuse kaitsmiseks.

4. Kriitilised ohutussüsteemid (The Lifeline)

Laadimismomendi indikaator (LMI):-Kaubeldav ohutusseade, mis jälgib pidevalt koorma kaalu, arvutab välja kraana stabiilsuse ja võib ülekoormuse tuvastamisel automaatselt ära hoida ohtlikke toiminguid.

Üleliigsed pidurisüsteemid:

Esmane tõstukipidur:Suure võimsusega-ketas- või pidurisadulaga pidur.

Sekundaarne (hädapidur):Täiesti sõltumatu varupidur, mis rakendub automaatselt.

Piirlülitid ja{0}}kokkupõrkevastased süsteemid:

Piirlülitid:Raske{0}}veoga lülitid tõstuki ülemise/alumise piiri ja käru/portaali liikumispiiride jaoks.

Kokkupõrkevastane{0}}süsteem:Kasutab laserit või radarit, et tuvastada ja vältida kokkupõrkeid teiste samal rajal olevate kraanade või takistustega.

.

Anemomeeter:Tuulekiiruse indikaator, mis annab märku või lülitab kraana töö automaatselt välja, kui tuule kiirus ületab ohutuid piire (oluline väliskraanade puhul).

Rööpaklambrid / ankrud:Suured mehaanilised klambrid, mis lukustavad kraana rööbaste külge, et takistada liikumist tormi ajal või parkimisel.

Seire ja diagnostika:Täiustatud süsteemid, mis pakuvad reaalajas{0}}andmeid kraana seisundi ja jõudluse kohta, võimaldades prognoositavat hooldust.

Kokkuvõte: miks on komponendid rasked-

Standardne kraana komponent	Raske{0}}pukk-kraana komponent	Uuendamise põhjus
Talad	Ühe- või kergem kaheinimesetuba	Double Box kandetala	Tugevus ja jäikus mitmetonniste{0}}koormuste ja pikkade vahekauguste jaoks.
Tõst	Standardne tollimaks	Raske{0}}kohustus (M6/M7/M8)	Talub pidevat, rasket kasutamist ja põrutuskoormust.
Jalad	Lihtsad jäigad jalad	Tugevdatud ja traksidega	Hoiab ära kõikumise ja tagab stabiilsuse äärmuslike koormuste korral.
Toiteallikas	Festoon või lihtne kaabel	Tugev juhtriba	Usaldusväärne, kõrge{0}}vooluvõimsus intensiivseks kasutamiseks.
Ohutus	Põhilised piirlülitid	LMI ja üleliigsed pidurid	Hoiab ära katastroofilise rikke rasketes tingimustes.

Järeldus:Iga raskeveokite pukk-kraana komponent on{0}}üle projekteeritudvõimsus, täpsus ja järeleandmatu töökindlus. Tugeva topelt-talastruktuuri, võimsate ja üleliigsete tõstukite, täppisjuhtimisseadmete ja terviklike ohutussüsteemide integreerimine muudab selle kohandatud-lahenduse kõige nõudlikumate tööstuslike rakenduste jaoks, kus intensiivsus, võimsus ja tööaeg on esmatähtsad.

Sketš

Peamine tehniline



Raskeveokite pukkkraana eelised

Raskeveokite pukk-kraanad pakuvad transformatiivseid eeliseid tööstuslikeks operatsioonideks, mis nõuavad massiivsete koormate usaldusväärset ja täpsust.



1. Võrratu tugevus ja kandevõime

Äärmuslik tõstejõud:Mõeldud võimsuste käsitlemiseks alates20 tonni kuni üle 1000 tonni, muutes need üheks võimsamaks saadaolevaks mobiilseks tõstelahenduseks.

Jäikus ja stabiilsus:Kahekordse kandetala disain ja tugevdatud tugijalad tagavad erakordse stabiilsuse, hoides ära ohtliku kõikumise ja läbipainde isegi kõige raskemate, kõige{0}}keskkoormade tõstmisel.

2. Suurepärane vastupidavus ja tööaeg

Ehitatud raskeks teenindamiseks:HinnatudM6 (raske töö), M7 (väga raske töö) või M8 (pidev töö)tsüklid, mis tähendab, et need on loodud intensiivseks ja sagedaseks kasutamiseks, sageli 24/7.

Pikk kasutusiga:Valmistatud esmaklassiliste tööstuslike -klassi komponentidega, mis taluvad põrutuskoormust, karmi keskkonda (äärmuslikud temperatuurid, tolm, niiskus) ja pidevat kasutamist, mille tulemuseks on aastakümnete kasutusiga.

3. Täiustatud ohutus{0}}kõrge riskiga tõstukite jaoks

Integreeritud ohutussüsteemid:Varustatud mittekaubeldavate -funktsioonidega, naguLaadimismomendi indikaatorid (LMI)ülekoormuse, üleliigsete pidurisüsteemide ja{0}}kokkupõrkevastaste süsteemide vältimiseks.

Täppiskontroll: Muutuva sagedusega ajamid (VFD)võimaldavad sujuvat, tõmblusteta-kiirenduse ja aeglustuse, võimaldades suure-väärtusega koormuste täpset paigutamist ja vähendades õnnetuste ohtu.

Ebaõnnestunud-Ohutu disain:Komponendid on üle{0}}konstrueeritud turvateguritega, mis ületavad standardnõudeid, tagades terviklikkuse äärmise pinge korral.

4. Operatiivne mitmekülgsus

Rakendus sise- ja välistingimustes:Saab paigaldada tehastesse, tootmistöökodadesse või välihoovidesse, konstruktsiooniga, mis võib sisaldada kõikide komponentide ilmastikukaitset.

Kohandatav erinevate ülesannete jaoks:Lisaks tavakonksule saab varustada mitmesuguste tõsteseadmetega, sealhulgas:

K-konksudteraspoolide jaoks

Magnetidvanaraua ja terasplaadi jaoks

Haarabpuistematerjalide jaoks

Puistetaladpikkade või õrnade koormate jaoks

5. Kõrge tootlikkus ja investeeringutasuvus (ROI)

Tõhus materjalivoog:Võimaldab kriitiliste raskete komponentide kiiret ja tõhusat teisaldamist, hoides tootmisliine, montaažiprotsesse ja ehitusprojekte graafikus.

Vähendab kitsaskohti:Kaotab vajaduse mitme väiksema kraana järele või raskete tõstukite jaoks mobiilsete kraanade keeruka koordineerimise.

Madal eluiga:Kuigi esialgne investeering on suur, vähendavad nende töökindlus, vastupidavus ja lühendatud seisakuid kraana kogu kasutusea jooksul madalamaid kogukulusid.



Raskeveokite pukkkraanade rakendused

Need kraanad on tööstuse selgroog, kus suurte raskuste tõstmine on ettevõtte põhiosa.



1. Raskemasinate ja -seadmete tootmine

Rakendus:Massiivsete kaevandusveokite, põllumajandusseadmete, ekskavaatorite ja tööstuspresside kokkupanek.

Roll:Suurte keevisõmbluste, mootorite ja muude raskete alam{0}}sõlmede täpne positsioneerimine.

2. Terasetehased ja metallitööstus

Rakendus:Tooraine ja valmistoodete käitlemine terasetehastes ja teeninduskeskustes.

Roll:Magnetite või C{0}}konksudega terasrullide, tahvlite, plaatide ja konstruktsioonitalade tõstmine ja liigutamine.

3. Laevaehitus ja kuivdokid

Rakendus:Suurte laevade ehitus ja remont.

Roll:Massiivsete laevaosade (kereplokkide), mootorite, propellerite ja muude komponentide äärmise täpsusega tõstmine ja positsioneerimine.

4. Elektritootmine

Rakendus:Elektrijaamade hooldus ja ehitus.

Roll:Turbiinide, generaatorite, trafode ja katelde paigaldus ja hooldus. Hädavajalik nii plaanilise hoolduse kui ka avariiremondi jaoks.

5. Muud kriitilised tööstusharud

Kaevandamine:Suurte purustite, veskite ja muude töötlemisseadmete käsitsemine.

Lennundus:Suurte lennukikomponentide ja sõlmede teisaldamine.

Tselluloos ja paber:Massiivsete paberirullide käitlemine ja suurte paberimasinate ümberehitamine.

Suuremad infrastruktuuriprojektid:Betoonist monteeritavad platvormid sillatalade ja muude suurte betoonelementide käsitsemiseks.



Tootmisprotseduur aRaskeveokite pukk-kraanaon keeruline, mitmeetapiline{0}}protsess, mis hõlmab täiustatud inseneritööd, rasket tootmist, täppismonteerimist ja ranget testimist. Tavaliselt teostavad seda spetsialiseerunud rasketööstuse tootjad.

Siin on tootmisprotsessi üksikasjalik jaotus.



1. etapp: projekteerimine ja projekteerimine

See on põhietapp, kus määratakse kindlaks kraana jõudlus ja ohutus.

Kliendi ja saidi spetsifikatsiooni analüüs:Võimsuse, ulatuse, tõstekõrguse, töötsükli (M6/M7/M8), raja detailide ja töövajaduste (nt magnet, haarats, spetsiaalsed konksud) ülevaatamine.

Täiustatud tehnika:

Struktuurianalüüs (FEA):Lõplike elementide analüüsi kasutamine kogu konstruktsiooni-talade, jalgade, otsatõstukite-modelleerimiseks dünaamiliste koormuste, sealhulgas tuule, seismiliste ja kokkupõrke stsenaariumide all. See tagab, et ükski punkt pole üle-stressitud.

Mehaaniline disain:Raskete{0}}tõstukite, käru, käiguajamite ja rattasüsteemide projekteerimine, et need vastaksid kindlaksmääratud tööklassile.

Elektri- ja juhtimiskonstruktsioon:Toiteallika, mootoriajamite (VFD), PLC-võrkude ja kõigi ohutus- ja automaatikasüsteemide integreerimise skeemide loomine.

Materjalide loetelu (BOM) loomine:Põhjalik nimekiri kõigist toorainetest (kõrge{0}}tõmbetugevusega terasplaadid) ja tuhandetest ostetud komponentidest (Siemensi/ABB ajamid, Demagi tõstukid jne).



2. etapp: materjali hankimine ja ettevalmistamine

Hange:Sertifitseeritud kõrgtõmbe{0}}terasest plaatide ja sektsioonide hankimine mainekatest tehastest. Usaldusväärsuse huvides tellige globaalsetelt tarnijatelt spetsialiseeritud nimega-komponente.

Materjali ettevalmistamine:Terasplaadid puhastatakse{0}}freeskivi eemaldamiseks ja krunditakse korrosioonikaitseks. Seejärel lõigatakse need mõõtu, kasutades täpsuse tagamiseks massiivseid CNC plasma- või leeklõikusmasinaid.



3. etapp. Konstruktsioonide valmistamine ja kokkupanek

Siin on ehitatud kraana massiivne skelett.

Paneeli ja{0}}alakoostu valmistamine:

Tala ja jalgade valmistamine:Kahekordsed talad ja jalad on valmistatud terasplaadist suurte kastiosadena. Sisemised jäigad on sisse keevitatud, et vältida paindumist.

Protsess:Komponendid mahuvad massiivsetesse kohandatud rakistesse, et tagada sirgus ja õige geomeetria. Kriitilised keevisõmblused tehakse kasutadesAutomatiseeritud sukelkaarkeevitus (SAW)sügavale läbitungimisele ja kõrgele kvaliteedile. Kõik kriitilised keevisõmblused kontrollitakse läbiUltraheli (TÜ)võiRöntgenikiirgus (RT).

Stressi leevendamine:Valminud suuremaid sektsioone (talad, jalad) kuumutatakse arvuti{0}}juhitavas ahjus, et leevendada keevitamisel tekkivaid sisepingeid, vältida edaspidiseid moonutusi ja tagada mõõtmete stabiilsus.

Mehaaniline töötlemine:Ühenduspunktid, siini kinnituspinnad ja ajami kinnituspadjad töödeldakse suurte puurimisfreeside ja höövlitega, et tagada täiuslik joondamine ja sobivus-lõpliku kokkupaneku ajal.



4. etapp: mehaaniline kokkupanek

Konstruktsiooniraam on integreeritud mehaaniliste süsteemidega.

Mega-plokkide kokkupanek:Suured alam-sektsioonid, nagu täisjalg koos otsatõstuki ja ajamiga, on eelnevalt-monteeritud.

Silla ja poomi kokkupanek:Peamised talaosad on ühendatud ja kogu sillakonstruktsioon on joondatud otsatõstukitega.

Ajamiüksuse paigaldamine:Pika käiguga ajami sõlmed (mootor, käigukast, ratas) paigaldatakse otsatõstukitele. Käru sõiduajamid on paigaldatud käru raamile.

Tõstuki kokkupanek:Raske tööga-pea- ja abitõstukid on paigaldatud ja joondatud käru raamile.



5. etapp: elektri- ja juhtimissüsteemi paigaldamine

Kraana "närvisüsteem" on paigaldatud.

Kaabli paigaldamine:Sajad meetrid toite- ja juhtkaableid on kogu konstruktsiooni ulatuses paigaldatud kaitsvatesse kaablialustesse ja -torudesse.

Paneeli paigaldamine:Peamised kõrgepinge{0}}kilbid, VFD-ajamite kapid ja PLC-juhtpaneelid on paigaldatud spetsiaalsetesse kaitstud elektriruumidesse kraana enda külge.

Anduri ja ohutussüsteemi paigaldamine:Piirlülitid,{0}}kokkupõrkevastased andurid ja koormusmomendi indikaatori (LMI) süsteem on paigaldatud ja ühendatud.

Operaatoriliidese installimine:Juhikabiin on paigaldatud ja juhtmega ühendatud või raadiokaugjuhtimissüsteem on konfigureeritud.



6. etapp: -tarneeelne testimine ja ülevaatus (FAT)

Enne lahtivõtmist läbib tehases täielikult püstitatud kraana põhjalikud testid, sageli kliendi juuresolekul.

Visuaalne ja mõõtmete kontroll:Töö, värvikvaliteedi ja kõigi kriitiliste mõõtmete (ulatus, teljevahe) kontrollimine.

Ei-Koormustesti:Käivitage kõik liigutused (tõstuk, käru, pukk) ilma koormata, et kontrollida sujuvat töötamist ja ebatavalist müra.

Koormuse testimine:

Staatilise koormuse test:Proovikoormuse tõstmine125% nimivõimsusestja seda hoides, et kontrollida konstruktsiooni terviklikkust ja pidurivõimet.

Dünaamiline koormustest:Tõstmine110% nimivõimsusestja käivitage see läbi kõigi tööliigutuste, et tagada toimivus reaalsetes -oludes.

Funktsionaalsuse ja ohutuse testid:Kõikide piirlülitite, -peatuste, ülekoormuskaitse ja LMI-süsteemi kontrollimine.



7. etapp: demonteerimine, värvimine ja saatmine

Süstemaatiline demonteerimine:Kraana on ettevaatlikult lahti võetud transporditavateks mooduliteks (talaosad, jalad, käru), kusjuures kõik komponendid on hoolikalt märgistatud.

Lõplik maalimine:Suure jõudlusega-mitme{1}}kihiga värvisüsteemi kasutatakse pikaajaliseks-korrosioonikaitseks karmides tööstuskeskkondades.

Pakkimine ja saatmine:Komponendid on turvaliselt pakitud ja tarnitud, sageli raskete{0}}tõstelaevade või spetsiaalse maanteetranspordiga.



8. etapp: saidi püstitamine ja kasutuselevõtt (SAT)

Saidi ettevalmistamine:Tootja kontrollib, kas kliendi lennurada on terviklik, tasane ja õigesti joondatud.

Erektsioon:Suurte autokraanade abil paneb tootja spetsialiseerunud meeskond kraana uuesti kokku selle alalistele rööbastele.

Lõplikud ühendused ja testimine:Kõik süsteemid on uuesti{0}}ühendatud ja läbivad lõpliku kontrolliSaidi vastuvõtutest (SAT)et tagada täiuslik jõudlus tegelikus töökeskkonnas.

Operaatorkoolitus:Kliendi hooldus- ja operatiivpersonalile pakutakse põhjalikku koolitust.

Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
