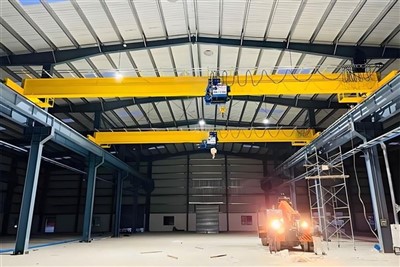

Ühe tala töökoda Sildkraana Elektriline sildkraana



AnÜhe tala töökoda Sildkraana Elektriline sildkraanakoosneb mitmest võtmekomponendist, mis töötavad koos, et võimaldada tõhusat tõstmist ja materjali käsitsemist. Allpool on selle põhiosade üksikasjalik jaotus:



1. Peatala (silla tala)

Esmane horisontaalne tala, mis katab tööala.

Tavaliselt valmistatudvaltsitud teras (I-tala)võikeevitatud kast{0}}tüüpi konstruktsioon.

Toetab tõstukit ja käru, jaotades koorma otsatõstukitele.

2. Otsaveokid (otsakärud)

Asub põhitala mõlemas otsas.

Varustatudrattadmis jooksevad raja rööbastel.

Sisaldabajami mootorid(rändava liikumise jaoks) japidurid.

Võib ollaühe-rattagavõitopeltratas-konfiguratsioon, olenevalt kandevõimest.

3. Tõsteüksus

Talale paigaldatud tõstemehhanism.

Tüübid:

Elektriline ketttõstuk(kergematel koormatel, kuni ~5 tonni).

Tross-tõstuk(raskemate koormate korral kuni 20+ tonni).

Sisaldab:

Mootor(tõstmiseks/langetamiseks).

Käigukast(kiiruse vähendamiseks ja pöördemomendi suurendamiseks).

Trumm või ketiratas(köie/keti mähimiseks).

Konksuplokk(koorma kinnitamiseks).



4. Käru (tõstuki liikumismehhanism)

Võimaldab tõstukil liikudapiki tala pikkust(ristisõit).

Toiteallikaks anelektrimootorkäigukasti ja ratastega.

Võib ollamotoriseeritud(mootoriga liikumise jaoks) võikäsitsi lükkamine(kergete{0}}kraanade jaoks).

5. Rajasüsteem

Koosnebraja talad(rööpad), mis on paigaldatud sammastele või ehituskonstruktsioonidele.

Pakub teed kraanalepikisuunaline liikumine(sillareis).

Sisaldabrööpaklambrid(kraana asendisse lukustamiseks).

6. Elektrisüsteem

Toiteallikas:Tavaliselt3-faasiline vahelduvvool (380 V/415 V, 50/60 Hz).

Kontrollimeetodid:

Ripatsi juhtimine(riputage-nupu-jaam alla).

Raadio kaugjuhtimispult(juhtmevaba töö).

Salongi juhtimine(suuremate kraanade jaoks).

Piirlülitid:

Ülemine/alumine piirlülitid(hoiab ära üle{0}}tõstmise).

Sõidu lõpplülitid(takistab kraana otsapeatuste tabamist).

Festoon või Conductor Bar System(jõu ja signaali edastamiseks mööda lennurada).

.

7. Ohutus- ja abikomponendid

Ülekoormuskaitse:Takistab tõstmist üle nimivõimsuse.

Hädapeatus (E-Stop):Katkestab hädaolukorras voolu koheselt.

Põrkerauad:Absorbeerida löök raja otstes.

Hoiatusseadmed:Helisignaalid või tuled tööhoiatuste jaoks.

Isoleeritud padi (plahvatusohtlikes keskkondades):Hoiab ära sädemete tekke.

Valikulised komponendid

Kraana kaal:Integreeritud kaalumissüsteem.

Anti-Sway süsteem:Vähendab koormuse kõikumist.

Muutuva sagedusega ajam (VFD):Sujuv kiiruse reguleerimine.

Plahvatuskindel{0}}kujundus:Ohtlike keskkondade jaoks.



Sketš



Peamine tehniline



Tasulik-

Madalam algkulu võrreldes kahe tala kraanadega tänu lihtsamale konstruktsioonile ja väiksemale hulgale komponentidele.

Vähendatud paigaldus- ja hoolduskulud.

Ruumi-Säästlik kujundus

Kompaktne struktuur nõuab vähem pearuumi, mistõttu on see ideaalne kõrguspiirangutega rajatistele.

Kergem kaal vähendab vajadust raskete raja tugistruktuuride järele.

Lihtne paigaldus ja hooldus

Eelnevalt-monteeritud komponendid võimaldavad kiiret seadistamist.

Vähem liikuvaid osi tähendab madalamaid hoolduskulusid ja lihtsamat hooldust.

Energiasäästlik

Elektriline käitamine tarbib vähem energiat võrreldes hüdrauliliste või pneumaatiliste süsteemidega.

Mõne mudeli puhul parandab regeneratiivpidurdus tõhusust.

Sujuv ja täpne töö

Elektrilised tõstukid tagavad parema kiiruse juhtimise kui käsitsi või hüdraulilised alternatiivid.

ValikulineMuutuva sagedusega ajam (VFD)võimaldab reguleerida tõste- ja sõidukiirust.

Mitmekülgne koorma käsitsemine

Sobib kergete ja keskmiste{0}}koormustega (tavaliselt1-20 tonni).

Saab kohandada erinevate tõstetüüpide (kett või tross) ja tõstekõrgustega.

Täiustatud ohutusfunktsioonid

Sisseehitatud{0}}ülekoormuskaitse, piirlülitid ja hädaseiskamisfunktsioonid.

Kokkupõrkevastased{0}}süsteemid on saadaval mitme kraana jaoks samal rajal.



1. Tootmine ja töökojad

Koosteliinid (autod, masinad jne).

Toormaterjalide, vormide ja valmistoodete käitlemine.

2. Laondus ja logistika

Kaupade peale-/mahalaadimine jaotuskeskustes.

Aluste koormate virnastamine ja transportimine.

3. Ehitus ja materjalikäitlus

Terasest talade, betoonpaneelide ja ehitustööriistade teisaldamine.

Moodulhoonete monteerimistöökojad.

4. Elektrijaamad ja kommunaalteenused

Turbiinide, generaatorite ja rasketehnika hooldus.

Söe, tuha ja muude materjalide käitlemine energiajaamades.

5. Autotööstus ja lennundus

Tõstemootorid, kereosad ja rasked komponendid.

Kasutatakse remondi- ja hooldusangaarides.

6. Paberi- ja trükitööstus

Paberirullide ja raskete trükimasinate transport.

7. Toiduainete ja jookide töötlemine

Saadaval on hügieenilised disainid puhta keskkonna jaoks.

Puistekomponentide, pakendatud kaupade ja masinate teisaldamine.

8. Kaevandamine ja rasketööstus

Kerge{0}}materjalide käitlemine kaevandustes ja töötlemisettevõtetes.



1. Disain ja tehnika
Nõuete analüüs: kinnitage kandevõime, ulatus, tõstekõrgus, automatiseerituse tase, juhtimisrežiim ja ohutusfunktsioonid vastavalt kliendi vajadustele.

Konstruktsioonide projekteerimine: projekteerige ühe tala kaugtala, otsakelgud, käru ja tõstuki koost CAD-tarkvara abil.

Elektri- ja juhtimiskonstruktsioon: töötage välja juhtimissüsteemide skeemid, sealhulgas PLC programmeerimine, mootori valik, VFD-d, andurid, häired ja turvablokeeringud.

Simulatsioon ja valideerimine: kasutage FEA-d (lõplike elementide analüüs) struktuuri terviklikkuse tagamiseks ja dünaamilist simulatsiooni liikumise juhtimiseks.

2. Materjali hankimine
Tarnige kaugtala ja komponentide jaoks kvaliteetset-terast (Q345B või samaväärne).

Hankige usaldusväärsetelt tarnijatelt mootoreid, tõstukeid, VFD-sid, PLC-sid, piirlüliteid ja häiresüsteeme.

Veenduge, et kõik komponendid vastavad asjakohastele sertifikaatidele ja standarditele (ISO, CE, GB).

3. Peatalade valmistamine
Lõikamine: Terasplaadid lõigatakse mõõtu, kasutades CNC leek-/plasmalõikeseadmeid.

Vormimine: rullige või vormige plaate I-tala- või karbitalaprofiiliks.

Keevitamine: Keevitage äärikud, lint ja jäikused vastavalt keevitusprotseduuri spetsifikatsioonidele (WPS).

Kuumtöötlus: vajadusel pinge leevendamine, et vähendada keevitusdeformatsiooni.

Töötlemine: puurida augud otsakelgu ja käru kinnitamiseks; masina kraana rööpad, kui need on integreeritud.

Kontrollimine: kontrollige keevisõmbluse kvaliteeti (röntgenikiirgus või ultraheli), mõõtmeid ja pinnaviimistlust.

4. Otsa kelgu ja käru koost
Raami valmistamine: Lõika ja keevitage otsaraamid ja käruraamid.

Rattakoost: Paigaldage rattad ja paigaldage laagrid; kokku panna ajami mootor ja käigukast.

Paigaldamine: kinnitage rattad raamidele ning paigaldage pidurid ja piirlülitid.

Testimine: rataste ja pidurite staatilised ja dünaamilised testid sujuva pöörlemise ja kandevõime tagamiseks.

5. Tõstuki koost
Paigaldage tross või ketttõstuk kärule.

Paigaldage konksuplokk, kaitseriiv, koormuse piiraja ja koormusandurid.

Ühendage tõstuki mootor, käigukast, pidur ja andurid.

Tehke funktsionaalsed testid tõstekiiruse, tõstevõime ja pidurdamise kohta.

6. Elektrijuhtmed ja juhtimissüsteem
Paigaldage mootorikaablid, juhtkaablid ja sideliinid.

Paigaldage PLC, VFD-d, kontaktorid ja ohutusreleed juhtkappi.

Juhtmete piirlülitid, alarmid, hädaseiskamine ja andurid.

Programmeerige PLC automatiseeritud juhtimisloogika, turvablokeeringute ja diagnostikaga.

7. Pinnatöötlus
Puhastamine: eemalda rooste, õli ja praht kõikidelt terasdetailidelt.

Kruntkate: kandke peale-korrosioonivastane krunt.

Lõppvärv: pritsige kulumise ja korrosiooni eest kaitsmiseks{0}}kõrge vastupidavusega tööstusvärvi.

Kõvenemine: viimistluskvaliteedi tagamiseks laske õigel kuivamisajal.

8. Paigalduseelne-testimine
No-Koormustestid: Liikumise, kiiruse ja juhtimise kontrollimiseks käivitage kraana, käru ja tõstuk ilma koormata.

Koormuskatse: tehke tõstevõime ja konstruktsiooni terviklikkuse tagamiseks standardkoormuse katse.

Ohutusseadme kontroll: kontrollige ülekoormuse piiraja, piirlülitite, hädaseiskamise ja häirete toimimist.

Automatiseerimise valideerimine: testige automatiseeritud järjestusi, positsioneerimise täpsust ja anduri tagasisidet.

9. Pakkimine ja saatmine
Vajadusel transportimiseks võtke osad lahti.

Kaitske komponente roostekindla-polsterduse ja turvalise pakkimisega.

Valmistage ette dokumentatsioon, sealhulgas kasutusjuhendid, hooldusjuhendid ja testimise sertifikaadid.

10. Paigaldamine ja kasutuselevõtt (kohapeal-)
Pane kraana komponendid kliendi kohapeal uuesti kokku.

Joondage kraana rööpad ja kindlustage raja struktuur.

Ühendage toite- ja juhtjuhtmed.

Kalibreerige andureid ja testige automaatjuhtimisfunktsioone.

Rongide operaatorid ja hoolduspersonal.

Andke üle dokumentatsioon ja sertifikaat.


Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
