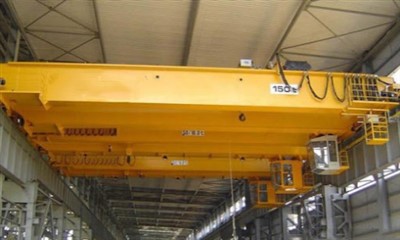

Kuum müük Euroopa tüüpi sildkraana Topelttala sildkraana

Ülevaade

Tüüp: Euroopa tüüpi sildkraana Topelttala sildkraana

Struktuur: topelttala (kaks peamist-kandvat tala).

Operatsioon: Pea kohal (liigub mööda raja talasid, mis on paigaldatud ehituskonstruktsioonidele või eraldiseisvatele tugedele).

Mahutavus: üldiselt jääb vahemikku5 tonni kuni üle 500 tonni, olenevalt disainist.

Span: kohandatav vastavalt rajatise vajadustele (tavaliselt5m kuni 35m).

Tõstekõrgus: Reguleeritav (standard on6m–30m).



Eelised

Suur võimsus: Topelttalad tagavad suurema tugevuse raskete koormuste korral.

Vastupidavus: Tugev konstruktsioon karmidesse keskkondadesse (nt terasetehased, valukojad).

Täpsus: Sujuv tõstmine ja positsioneerimine (oluline tootmise/montaaži jaoks).

Kohandamine: kohandatav ulatus, kõrgus ja juhtimisvalikud.

Ruumiefektiivsus: maksimeerib vertikaalset ruumi võrreldes põrandale{0}}monteeritud kraanadega.



Võrdlus teiste kraanatüüpidega

Funktsioon	Topelttala kraana	Ühetalaline kraana	Pukk-kraana
Maksimaalne mahutavus	500+ tonni	20 tonni	300+ tonni
Laiendatud paindlikkus	5–35m+	3–25m	5–50m+
Põrandapinna kasutamine	Puudub (üldkulud)	Puudub (üldkulud)	Nõuab jalaruumi
Täpsus	Kõrge (anti-võnkumine)	Mõõdukas	Mõõdukas
Maksumus	Kõrgem (raske{0}}veoks)	Madalam (kerge-maks)	Keskmine



parameeter

Mahutavus5t–500t+
Span5m–35m
Tõstekõrgus 6m–30m
TöökohustusA5–A8 (ISO/FEM-standardid)
Toiteallikas380V/415V, 50/60Hz
Ümbritsev temp.-20 kraadi kuni +40 kraadi

Euroopa tüüpi sildkraana Topelttala sildkraana on raske{0}}tõstesüsteem, mis on loodud tööstuslikeks rakendusteks, mis nõuavad suurt võimsust, täpsust ja vastupidavust. Allpool on aselle põhikomponentide üksikasjalik jaotus:



1. Peamine-kandekonstruktsioon

A. Topelttalad (peatalad)

Kastitala disain(keevitatud teraskonstruktsioon raskete koormuste jaoks).

Sõrestiku kandekonstruktsioon(kergem, kuid tugev, kasutatakse pikkade vahemike jaoks).

Mahutavusvahemik: Tavaliselt5–500+ tonni.

Span: Reguleeritav (tavaliselt5–35m).

B. Otsaveokid (otsakärud)

Rattasõlmed– Laagritega terasrattad sujuvaks raja liikumiseks.

Ajami mootorid– Võimsus pikisuunas (mööda lennurada).

Puhvrid/kaitserauad– Absorbeerida mõju liikumispiiridel.

2. Tõste- ja kärusüsteem

A. Tõstukiüksus

Elektriline trosstõstuk(tavaline raske{0}}kasutuse jaoks).

Keti tõstuk(madalama võimsuse või ohtlike keskkondade jaoks).

Trumm ja köis/kett– suure{0}}jõuga tõstevahend.

B. Käru koost

Käru raam– Liigub horisontaalselt üle talade.

Käru ajami mootor– Võimaldab risti (rist{0}}tala) liikumist.

Juhtrullid– Tagada kandetalade joondamine.

3. Rajasüsteem

Raja talad– Toetatud ehitussammastele või eraldiseisvatele raamidele.

Raudtee rööpad– Täpselt{0}}joondatud kraana sujuvaks liikumiseks.

Kraana rööpa klambrid– Kinnitage kraana, kui seda ei kasutata (turvafunktsioon).

4. Toite- ja juhtimissüsteemid

A. Juhtimisvalikud

Ripatsi juhtimine(juhtmega või juhtmevaba käeshoitav kaugjuhtimispult).

Salongi juhtimine(kraanale paigaldatud juhikabiin).

Automatiseeritud juhtimine(PLC{0}}põhineb nutikatele tehastele).

B. Elektrilised komponendid

Festoon süsteem– Haldab toite-/signaalkaableid mööda kraanat.

Muutuva sagedusega ajam (VFD)– Tagab sujuva kiirenduse/aeglustuse.

Hädapeatus (E-Stopp)– Katkestab koheselt voolu.

.

5. Ohutuskomponendid

Ülekoormuse piiraja– Blokeerib töö, kui koormus ületab kandevõime.

Piirlülitid– Vältige tõstuki/käru{0}}liikumist.

Anti{0}}Sway süsteem– Minimeerib koorma kõikumist (täpseks tõstmiseks).

Anemomeeter(väliskraanade jaoks) – tuvastab suure tuulekiiruse.

6. Valikulised funktsioonid

Kaalumissüsteem– Integreeritud koormuse mõõtmine.

Kaugjälgimine– IoT{0}}toega diagnostika.

LED töötuled– halva{0}}nähtavusega aladele.

Kabiin HVAC– Operaatori mugavuse tagamiseks äärmuslikes keskkondades.

Sketš

Peamine tehniline





1. Suur kandevõime ja vastupidavus

Käepidemed5–500+ tonni, sobib ideaalselt rasketööstusele, nagu terasetehastele ja laevatehastele.

Topeltkanduridpakkuda paremat tugevust võrreldes ühetalaliste{0}}kraanadega.

2. Pikk ulatus ja kohandatav disain

Toetab5-35 m vahedega, sobib laiadeks töötubadeks.

Reguleeritav tõstekõrgus (kuni30m) ja modulaarsed komponendid paindlikkuse tagamiseks.

3. Täpsus ja stabiilsus

Kiikumisvastased-süsteemidtagada koormuse sujuv positsioneerimine.

Jäik topelt{0}}tala struktuurminimeerib läbipainde suurte koormuste korral.

4. Täiustatud ohutusfunktsioonid

Ülekoormuskaitse, piirlülitid, hädapidurid ja{0}}kokkupõrkevastased süsteemid.

Ebaõnnestunud{0}}mehhanismidkriitiliste toimingute jaoks (nt sulametalli käitlemine).

5. Madal hooldus ja pikk eluiga

Tugev konstruktsioon vähendab kulumist.

Lihtne juurdepääs ülevaatusteks ja osade vahetamiseks.

6. Automatiseerimine ja nutika juhtimise valikud

Saab integreerida koosPLC, kaugseire ja asjade internetTööstus 4.0 rakenduste jaoks.

Muutuva sagedusega ajamid (VFD)tagada sujuv kiiruse reguleerimine.

7. Ruumiefektiivsus

Kasutabülemine ruum, vabastades põrandapinna operatsioonideks.

Pole vaja maapealseid takistusi, nagu pukk-kraana jalad.



1. Terase- ja metallitööstus

Käitlemineterasrullid, tahvlid, kulbid ja sulametall.

Kasutatud aastalvaltsimistehased, valukojad ja sepistamistehased.

2. Elektrijaamad ja raskemasinad

Tõstmineturbiinid, generaatorid ja trafod.

Suurte seadmete hooldus sissehüdro-/tuumajaamad.

3. Laevaehitus ja sadamad

Liikuminelaevaosad, konteinerid ja rasked lastid.

Dokitehased ja kuivdokidkokkupanekuks ja remondiks.

4. Autotööstus ja lennundus

Transportiminemootoriplokid, kereosad ja rasked vormid.

Kasutatud aastalkoosteliinid ja tootmissaalid.

5. Kaevandus- ja tsemenditööstus

Käitleminesuured purustid, ahjud ja puistematerjalid.

Raske{0}}koormustoimingud karmides keskkondades.

6. Laondus ja logistika

Tõstminerasked kaubaalused, masinad ja ülegabariidilised koormad.

Kasutatud aastalsuured laoruumid ja jaotuskeskused.

7. Ehitus ja infrastruktuur

Betooni monteeritav käitlemine (talad, sambad, sillaosad).

Raske materjali liikuminesuurtel ehitusplatsidel.

1. Disain ja ehitus
Kinnitage tehnilised andmed (kandevõime, ulatus, tõstekõrgus).

Peatalade, otsakelgude, käru ja tõstesüsteemi konstruktsiooniprojekteerimine CAD ja FEA tarkvara abil.

Elektri- ja juhtimissüsteemide paigutuse projekteerimine.

Vastavuskontrollid asjakohastele standarditele (ISO, FEM, OSHA).

2. Materjali hankimine
Hankige kvaliteetseid-terasplaate, teraskonstruktsiooniprofiile, mootoreid, elektrilisi komponente, piirlüliteid ja ohutusseadmeid.

Kontrollige materjalide sertifikaate ja kvaliteedistandardeid.

3. Põhikomponentide valmistamine
Lõikamine ja vormimine: terasplaatide jaoks kasutage CNC plasmalõikamist või laserlõikamist.

Keevitamine: monteerige täpseid keevitusvõtteid kasutades peatalad, otsakelgud, käruraamid.

Kuumtöötlemine: pingeid leevendav keevitusmoonutus vajaduse korral kuumtöötlemise teel.

Töötlemine: masina rataste istmed, laagripesad, võlli augud ja mootori kinnituspunktid.

Pinnatöötlus: liivapritsiga ja krundi pealekandmine, seejärel katmine{0}}korrosioonivastase värviga.

4. Mehaaniliste osade kokkupanek
Kinnitage kaugtalad otsakelgudega.

Paigaldage rattapaarid ja teljesõlmed.

Paigaldage käru raam ja tõstemehhanism (trummel, tross, konksuplokk).

Paigaldage mootoritele pidurid ja käigukast.

5. Elektrisüsteemi paigaldus
Paigaldada mootorid (tõstuk, käru, sillakäik).

Paigaldada elektrikilbid, juhtkapid.

Ühendage kõik andurid, piirlülitid, alarmid ja juhtseadmed.

Ühendage toitekaablid ja juhtkaablid.

6. Kvaliteedikontroll ja testimine
Mittepurustav testimine (NDT): keevisõmbluste kontrollimine ultraheli- või magnetosakeste meetodil.

Mõõtmete kontroll: kontrollige kriitilisi mõõtmeid ja tolerantse.

Elektrikatsed: isolatsioonitakistuse, järjepidevuse ja juhtimisahela testid.

Koormuskatse: tehke staatilise ja dünaamilise koormuse katsed 100% ja 125% nimikoormusega.

Funktsionaalne testimine: testige kõiki kraana liikumisi, häireid, turvaseadmeid ja juhtimissüsteeme.

7. Värvimine ja viimistlus
Lõplik värvimine korrosioonikindluse ja esteetika tagamiseks.

Kandke ohutusmärgised ja sildid.

8. Pakendamine ja kohaletoimetamine
Vajadusel transportimiseks võtke osad lahti.

Kinnitage pakend, et vältida kahjustusi saatmise ajal.

Valmistage ette juhendid, sertifikaadid ja katsearuanded.

9. Paigaldamine ja kasutuselevõtt (kohapeal-)
Pange kraana komponendid kokku-kohal.

Joondage siinid ja fikseerige otsapiirded.

Ühendage toiteallikas ja juhtimissüsteem.

Viige läbi kohapeal{0}}testimine ja operaatorikoolitus.

Lõplik vastuvõtmine ja üleandmine.

Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
