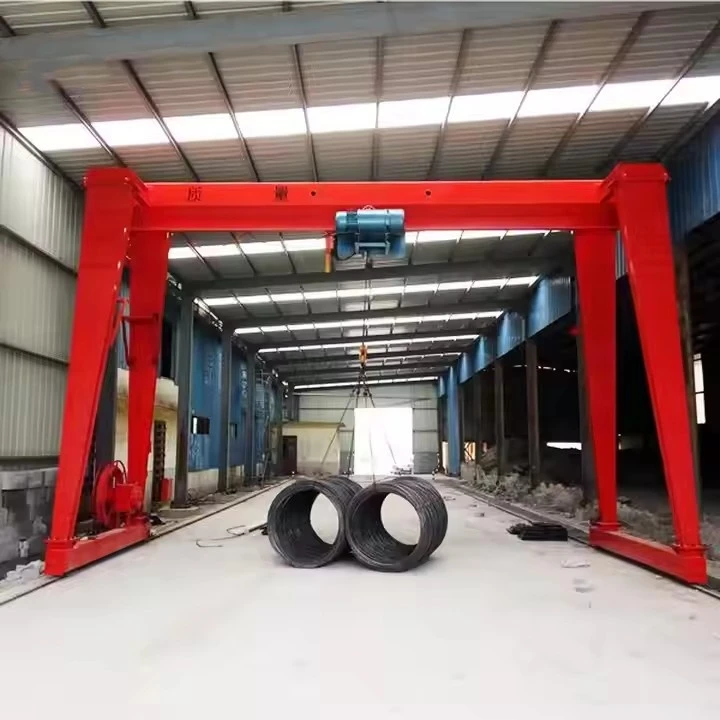

Pukkkraana töötuba

Töökoja pukkkraanade tüübid

1. Reguleeritava kõrgusega pukkkraana

Omadused:

Jalad saab pikendada või sisse tõmmata, et need sobiksid erinevate tööpindade kõrgustega.

Ideaalne erineva laekõrgusega töökodadele või kasutamiseks välis-/siseruumides.

Kandevõime: 1 tonn kuni 20+ tonni.

2. Fikseeritud kõrgusega pukkkraana

Omadused:

Tugev, mitte{0}}reguleeritav raam püsivate tõstmisvajaduste jaoks.

Parim ühtse laekõrgusega töökodadele.

Kandevõime: 0,5 tonni kuni 50+ tonni.

3. Mobiilne pukk-kraana (ratastega)

Omadused:

Varustatud pöörlevate ratastega (käsitsi või mootoriga) lihtsaks ümberpaigutamiseks.

Vundament pole vajalik{0}}suurepärane paindlike töökodade paigutuste jaoks.

Kandevõime: 1 tonn kuni 10 tonni (suurema võimsuse jaoks võib vaja minna raudteesüsteeme).

4. Modulaarne pukk-kraana

Omadused:

Võimalik lahti võtta ja erinevate tööruumide jaoks ümber seadistada.

Kasutatakse mitmes{0}}töökojas või ajutistes töökohtades.

Kandevõime: 1 tonn kuni 30+ tonni.

5. Kerge-alumiiniumist pukk-kraana

Omadused:

Kerge,{0}}korrosioonikindel ja kaasaskantav.

Parim väikeste töökodade, garaažide või autoremondi jaoks.

Kandevõime: 0,25 tonni kuni 2 tonni.



Tõstevõime: 5 tonni (5000 kg)
Laius: 3m-10m (reguleeritav)
Tõstekõrgus: 3m–6m (kohandatav)
Tõstuki tüüp: elektriline trosstõstuk (CD/MD tüüp) või ketttõstuk
Reisisüsteem: käsitsi lükkamine või mootoriga liikumine (valikuline)
Ratta tüüp: nailon/PU (siseruumides) või teras (rööbas{0}}juhitav)
Materjal: kõrge{0}}kvaliteediga teras (Q235B/Q345B)
Juhtimine: rippjuhtimine (juhtmega/juhtmevaba)
Toiteallikas: 380V/50Hz (3-faasiline) või 220V (ühefaasiline)



A töökoja pukk-kraanakoosneb mitmest olulisest komponendist, mis töötavad koos, et tagada ohutud ja tõhusad tõstetoimingud. Allpool on iga komponendi üksikasjalik jaotus:



1. Peamised struktuurikomponendid

A. Pukk-raam

Vertikaalsed jalad (püstised)

Tagage stabiilsus ja toetage kogu konstruktsiooni.

Võib ollafikseeritud{0}}kõrgusvõireguleeritav(teleskoop paindlikkuse tagamiseks).

Risttala (kandur)

Horisontaalne tala, mis kannab tõstukit ja käru.

Tüübid:

Ühekordne tala– Kergem,{0}}kulutõhus (sobib kuni 20 tonni).

Kahekordne tala – More robust, used for heavy-duty lifting (>20 tonni).

Kinnitused ja tugevdused

Diagonaalsed toed koormuse all õõtsumise vältimiseks.

B. Alusraam ja toed

Fikseeritud alus– Püsipaigalduseks põranda külge poltidega kinnitatud.

Mobiilne alus (ratastega)– Varustatud ratastega lihtsaks liigutamiseks.

Pöörlevad rattad– Lubage pöörata 360 kraadi (käsitsi surumine).

Rataste lukustamine– Stabiilsuse tagamiseks tõstmise ajal.

2. Tõstemehhanism (tõstuk)

A. Elektriline tõstuk (enim levinud töötubades)

Tüübid:

Keti tõstuk(nt CM Lodestar, Yale) – kompaktne, ökonoomne.

Tross-tõstuk(nt Demag, ABUS) – sujuvam, suurem kiirus.

Peamised osad:

Mootor– Võimaldab tõstmist/langetamist (tüüpiline 3-faasiline vahelduvvool).

Käigukast– Vähendab kiirust, suurendab pöördemomenti.

Pidur– Hoiab ära koorma libisemise.

Konksuplokk– Pöördkonks koormate kinnitamiseks.

B. Käsitsi tõstuk (valikuline kerge{1}}kasutuse jaoks)

Kangiga-juhitavad või käsi-ketttõstukid (ntTirfor, Kito).



3. Kärusüsteem (liigutab tõstukit mööda kandetala)

Käsitsi käru– Lükatakse käsitsi (kerged koormad).

Elektriline käru– Mootor{0}}jõuga liikumiseks (rasked koormused).

Komponendid:

Rattad/rööpad– Juhib käru mööda tala.

Festoon süsteem– Haldab toitekaableid (elektrikärudele).

4. Reisisüsteem (mobiilsus)

Parandatud– Statsionaarne (poltidega põranda külge kinnitatud).

Mobiilne– Varustatud:

Pöörlevad rattad(käsitsi liigutamiseks).

Mootoriga reisiajamid(mootoriga liikumise jaoks).

Rööbastee/raudtee (valikuline)– Juhitud liikumiseks suurtes töökodades.

5. Juhtimis- ja elektrisüsteem

Ripatsi juhtimine– Käsipult tõstuki/käru juhtimiseks.

Raadio kaugjuhtimispult(Valikuline) – juhtmevaba töö.

Piirlülitid– Vältige tõstuki/käru üle{0}}liikumist.

Ülekoormuskaitse– Katkestab võimsust, kui koormus ületab võimsust.

Hädapeatus (E-Stopp)– Peatab koheselt kõik toimingud.

6. Ohutuskomponendid

Kokkupõrkevastased{0}andurid(mitme{0}}kraana seadistuste jaoks).

Koormusandur/kaalu indikaator– Kuvab reaalajas{0}}koormuse kaalu.

Konksu turvariiv– Hoiab ära troppide libisemise.

Kaitserauad– Kaitseb kraanat ja ümbrust löökide eest.

.

7. Valikulised tarvikud

Tööplatvorm– Hooldusjuurdepääsuks.

Kraana tuled ja alarmid– Suurendab nähtavust ja ohutust.

Kabiin/juhiiste– Istumisjuhtimiseks (töökodades harva).

Töötuba Pukkkraana valiku juhend

Komponent	Valikud	Soovitus töötubade jaoks
Tõstuki tüüp	Kett / tross	Ketttõstuk(eelarve) /Traatköis(raske{0}}koormus)
Tala tüüp	Ühe-/kahekordne	Ühekordne tala(Vähem või võrdne 20 tonni) /Kahekordne tala (>20 tonni)
Liikuvus	Fikseeritud / mobiilne	Mobiilne(paindlikkus) /Parandatud(püsivad vajadused)
Kontrolli	Ripats / pult	Ripats(standard) /Raadio kaugjuhtimispult(mugavus)

Sketš

Peamine tehniline



Töökodade pukk-kraanad pakuvad tööstus- ja tootmiskeskkondades mitmeid eeliseid. Siin on peamised eelised:

1. Ruumiefektiivsus

Kasei nõua püsivat paigaldamistnagu sildkraanad.

Mobiilimudelidsaab vastavalt vajadusele teisaldada, optimeerides põrandapinda.

2. Suur kandevõime

Saab hakkama koormustega alates0,5 kuni 50+ tonni, mis muudab need ideaalseks raskete tõstmiseks.

Kahekordse{0}}tala kujundusedtoetab suurema stabiilsusega suuremaid koormusi.

3. Liikuvus ja paindlikkus

Ratastega alusedvõimaldavad hõlpsat ümberpaigutamist (käsitsi või mootoriga).

Reguleeritav kõrgus ja ulatusmudelid kohanduvad erinevate töökodade paigutustega.

4. Kulu-efektiivne

Madalam paigalduskuluvõrreldes sildkraanadega (raja talasid pole vaja).

Minimaalne hooldus(elektritõstukid vajavad vähem hooldust kui hüdrosüsteemid).

5. Parem ohutus

Ülekoormuskaitsetakistab tõstmist üle võimsuse.

Piirlülitid ja hädaseiskaminevähendada õnnetuste ohtu.

Stabiilne tõstminevähendab töötajate pinget ja vigastuste ohtu.

6. Lihtne paigaldamine

Tsiviilehitustööd puuduvadnõutav (erinevalt sildkraanadest).

Kruvige{0}}kujundused kokkuvõimaldavad kiiret kokkupanekut/lahtivõtmist.

7. Mitmekülgsed toitevalikud

Elektrilised tõstukid(sujuv, täpne tõstmine).

Käsitsi tõstukid(eelarve -sõbralik kergeks-kasutamiseks).

8. Vaikne ja puhas töö

Ei mingit suitsu ega valju müra, mistõttu need sobivad ideaalseltsisetöökojad.



Töökodade pukk-kraanasid kasutatakse laialdaselt erinevates tööstusharudes tõstmiseks ja materjali teisaldamiseks.

1. Tootmine ja kokkupanek

Raskete masinate osade teisaldamine(mootorid, pressid, vormid).

Komponentide positsioneerimineautotööstuse/lennunduse kokkupanekuliinidel.

2. Metalli valmistamine ja keevitamine

Terasest talade, plaatide ja torude käsitsemine.

Abistamine keevitustöödelhoides kinni suuri toorikuid.

3. Autode ja masinate remont

Tõstemootorite, käigukastide ja rasketehnikateenindamiseks.

Sõidukite hoolduse toetaminegaraažides ja töökodades.

4. Laondus ja logistika

Raskete aluste ja konteinerite peale-/mahalaadimine.

Inventuuri korraldaminelaoruumides.

5. Ehitus ja materjalikäitlus

Betoonplokkide, armatuuride ja tellingute materjalide teisaldamine.

Abistamine kokkupandavate seadmete ehitamiselkomponentide kokkupanek.

6. Elektrijaamad ja rasketööstus

Turbiinide, generaatorite ja trafode käsitsemine.

Suurte tööstusseadmete hooldus.

7. Väikesed töökojad ja garaažid

Kerge{0}}tõste (0,5-2 tonni)DIY projektide jaoks.

Kaasaskantavad alumiiniumist pukk-kraanadlihtsaks hoiustamiseks.

1. Disain ja tehnika
Looge üksikasjalikud tehnilised joonised ja 3D-mudelid.

Tehke struktuurianalüüs ja pingearvutused.

Valige sobivad materjalid ja komponendid.

Planeerige tootmise töövoog ja kvaliteedikontrolli punktid.

2. Materjali hankimine
Hankige kvaliteetseid{0}}terasest plaate, profiile, mootoreid, elektriosi ja tarvikuid.

Kontrollige materjalide sertifikaate ja vastavust standarditele.

3. Lõikamine ja ettevalmistamine
Lõika terasplaate ja profiile kaugtala, jalgade, otsakelgude ja käruosade jaoks, kasutades CNC- või plasmalõikust.

Valmistage komponendid ette puhastamise, jäme eemaldamise ja{0}}eelpaigaldamise teel.

4. Keevitamine ja kokkupanek
Keevitage põhitala, A-raami jalad ja otsakelgud vastavalt keevitusprotseduuridele.

Mõõtmete täpsuse ja joonduse tagamiseks kasutage kinnitusvahendeid ja rakise.

Kontrollige keevisõmbluse kvaliteeti visuaalsete ja mittepurustavate testide (NDT) meetodite (nt ultraheli- või magnetosakeste kontroll) abil.

5. Mehaaniline töötlemine
Masina kriitilised osad, nagu rattaistmed, mootori kinnitused ja võlli augud.

Tagada täpne paigaldus ja sujuv töö.

6. Pinnatöötlus
Puhastage ja liivapritsiga teraspinnad, et eemaldada rooste ja katlakivi.

Kandke krunt- ja{0}}korrosioonivastased värvid vastavalt spetsifikatsioonidele.

Valikuline: kandke välitingimustes kasutamiseks täiendavaid kihte, nagu polüuretaan- või epoksüvärv.

7. Osade kokkupanek
Paigaldage rattad, mootorid, tõstemehhanism, elektrijuhtmestik, piirlülitid ja turvaseadmed.

Pange käru ja konksuplokk kokku.

8. Elektrisüsteemi paigaldus
Traatmootorid, juhtpaneelid, signalisatsioonisüsteemid ja piirlülitid.

Paigaldage juhtimisrežiimi seadmed (ripats, raadio kaugjuhtimispult, salongi juhtnupud).

Tehke isolatsiooni- ja järjepidevustestid.

9. Katsetamine ja ülevaatus
Tehke tõste-, käru- ja kraanasõidu koormuseta funktsionaalseid{0}}katseid.

Tehke koormustestid järk-järgult kasvavate kaaludega kuni 125% nimivõimsusest.

Kontrollige, kas kõik ohutusseadmed, alarmid ja piirlülitid töötavad korralikult.

Salvestage katseandmed ja tõendage vastavust asjakohastele standarditele.

10. Lõplikud kohandused ja pakendamine
Tehke mehaanilistes ja elektrilistes komponentides kõik vajalikud kohandused.

Puhastage ja valmistage kraana transpordiks ette.

Pakkige komponendid kindlalt, et vältida kahjustusi transpordi ajal.

Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
