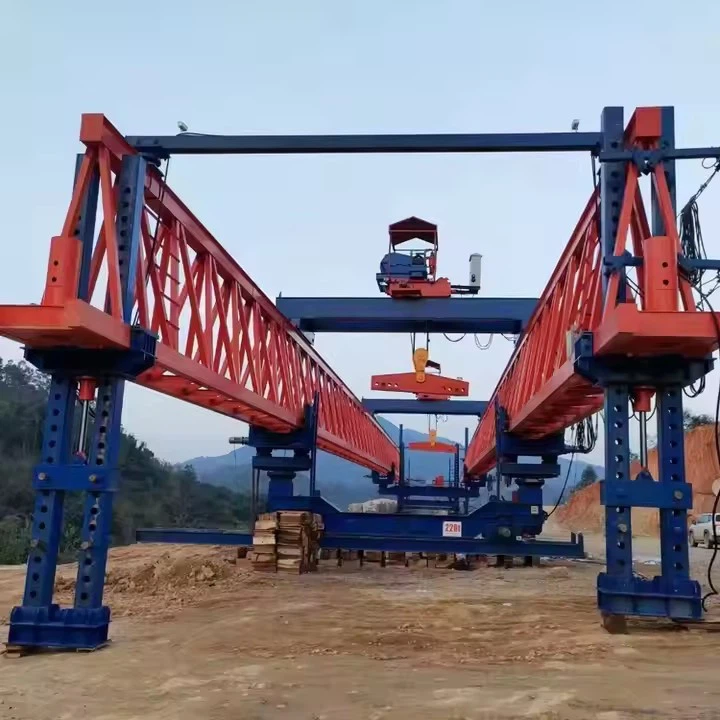

700 -tonnine sillakaitsja käivitamine

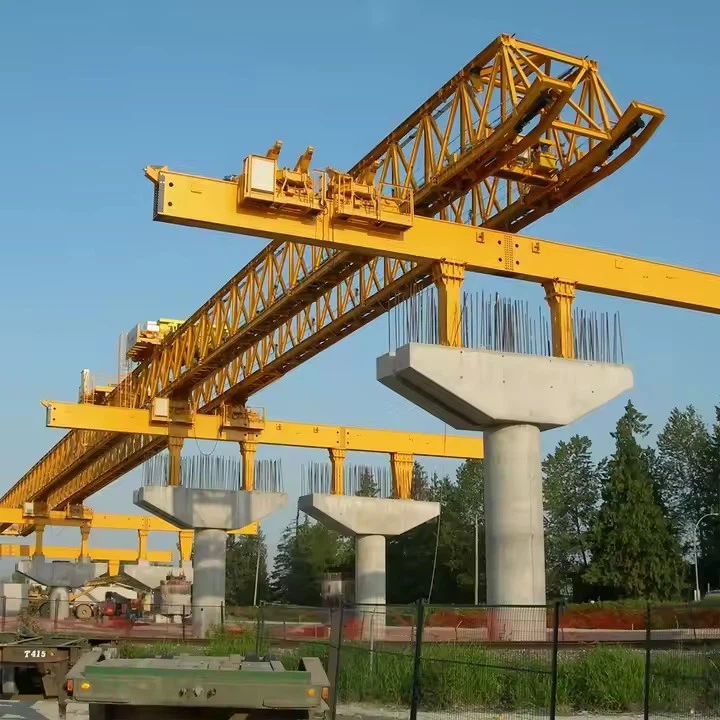

700-tonnine sillakaitsja, mis käivitab pukk, on suurte sildade ehitamisel kasutatav raskeveokite tõstmis- ja käivitussüsteem, eriti eelneva betooni või terasest talade paigutamiseks. Need vaheajad on hädavajalikud sillasegmentide püstitamiseks keerulistes keskkondades, näiteks jõgede, maanteede või ebaühtlase maastiku kohal.





700 -tonnise sillatala põhifunktsioonid, mis käivitavad punkri:
Suure kandevõime-kavandatud kuni 700 tonni kaaluvate talade käitlemiseks, muutes selle sobivaks suurejooneliste sildade jaoks.

Moodul ja reguleeritav disain - seda saab kohandada erinevate silla laiuste ja tala konfiguratsioonide jaoks.

Ise käivitamisvõime-liigub edasi autonoomselt, kasutades hüdraulilisi või mehaanilisi süsteeme ilma täiendavate kraanadeta.

Täpsuspaigutus - varustatud hüdrauliliste tungraudade, vintside ja joondamissüsteemidega, et täpseks tala positsioneerida.

Stabiilsus ja ohutus - omavad ohutute toimingute tagamiseks, vastukaalu ja lukustusmehhanisme.

Automatiseeritud juhtimissüsteem-hõlmab sageli PLC-põhiseid juhtelemente sujuvate ja sünkroniseeritud liikumiste jaoks.















700-tonnine sillakaitsja, mis käivitab pukki, on raskeveokite masin, mida kasutatakse silla ehitamisel, et tõsta, transportida ja täpselt asetada suured eelneva betooni või terasest talad. Siin on selle põhikomponendid:

1. peamine vaheaegade struktuur
Gantry talad\/talad-peamine koormuse kandv raamistik, mis hõlmab silla ehitusala.

Toetage jalad\/tornid - pakkuge stabiilsust ja jagage koormus maapinnale või ajutistele tugedele.

Risti talad - ühendage mähkijalad konstruktsiooni terviklikkuse tagamiseks.

2. tõstesüsteem
Tõstetud vintsid-suure mahutavusega kaablitega elektri- või hüdraulilised vindid.

Traatköied ja rihmarattad - tala tõstmiseks ja alandamiseks.

Alustuskiired - tagage isegi koormuse jaotus tõstmise ajal.

3. käivitusmehhanism
Hüdraulilised tungrauad\/tõukurid - liigutage pukk mööda sillapikkust.

Rajad\/rattad-raudteepõhine või kummiga väsinud süsteem liikuvuse tagamiseks.

Libisemissüsteem - võimaldab käivitamise ajal pikisuunalist liikumist.

4. hüdraulilised ja elektrisüsteemid
Hüdrauliline energiaseade (HPU) - jõudude, vintsite ja kohandused.

Kontrollkabiin - juhtnuppude ja jälgimissüsteemidega operaatorijaam.

Andurid ja ohutusseadmed - laadige piirajad, kallutusandurid ja hädapidurid.

5. ajutised toed ja vundamendid
Valetöö\/muulid - ajutised toed talade hoidmiseks paigutamise ajal.

Ankurdussüsteem - kindlustab töö ajal pukki.

6. lisakomponendid
Outrgers\/stabilisaatorid - tõstmise ajal kallutamine.

Vastukaalulised - tasakaalu raskete koormate käitlemisel tasakaalustage.

Joondusjuhendid - tagage tala täpne positsioneerimine.

7. Ohutus- ja seiresüsteemid
Koormusrakud - jälgige tõstekaalu reaalajas.

PLC juhtimissüsteem - automatiseeritud töö ja ohutuslugemised.

Tuuletagastuse seadmed - pidurid ja tugeva tuule stabiilsuse karastamine.

See puhkesüsteem on hädavajalik suure ulatusega sildade, viaduktide ja kõrgendatud maanteede ehitamiseks, tagades tala tõhusa ja ohutu paigaldamise.









A 700 -tonnine sillakaitsja käivitamineon raskeveokite ehitusmasin, mida kasutatakse silla ehitamise ajal suurte eelnevate talade tõstmiseks ja paigutamiseks. Siin on selle peamised eelised:

1. suur koormusvõime (700 tonni)

Saab hakkamarasked ja pikaajalised talad(kuni 700 tonni), vähendades vajadust mitme kraana või tugede järele.

Sobivsuuremahulised sillad, nagu näiteks maantee viaduktid, raudteesillad ja mereülekande sillad.

2. täpsus ja kontroll

Pakkumisedtäpne tala positsioneerimineHüdrauliliste või arvutipõhiste juhtimissüsteemidega.

Minimeerib inimlikke vigu, tagadesNõuetekohane joondamine ja stabiilsuspaigaldamise ajal.

3. paranenud ohutus

Vähendab käsitsi tõstmise või ebastabiilsete ajutiste toedega seotud riske.

VarustatudVarjavastane, ülekoormuse kaitse ja hädaolukorra pidurdaminesüsteemid.

4. suur tõhusus ja kiirus

Kiirendab silla ehitustTalkide kiiresti transportimine ja paigutamine.

Vähendab sõltuvust mitmest kraanast või käsitsitööst,Projekti ajakavade lõikamine.

5. mitmekülgsus

Kohanemisvõimeline erinevateletalatüübid(T-talad, kastide talad, U-talad).

Saab töötadaväljakutsuvad maastikud(mäed, jõed, linnapiirkonnad), kus traditsioonilised kraanad võitlevad.

6. kuluefektiivne

Alandab tööjõu ja seadme kulusidvähendades vajadust lisakraanade järele.

Minimeeribseisakuaegja kiirendab projekti lõpuleviimist, säästes üldkulusid.

7. Keskkonnamõju vähenenud

Nõuabvähem tugistruktuure, minimeerides maapealseid häireid.

Rohkemenergiatõhusvõrreldes mitme väiksema kraana kasutamisega.

8. Automaatika ja kaugjuhtimispuldi

Mõne mudeli funktsioonautomatiseeritud liikumine ja kaugtöö, täpsuse ja töötajate ohutuse parandamine.

9. stabiilsus keerulistes tingimustes

Saab tegutseda aastalTugevad tuuled või ebaühtlane maastikTänu oma kindlatele konstruktsioonilisele konstruktsioonile ja stabiliseerivatele mehhanismidele.

10. Pikaajaline kasutatavus

Korduvkasutatav mitme silla projektiga, pakkudes ahea investeeringutasuvus.

Rakendused:

Maantee- ja raudteesillad

Linnalähedased

River & Valley ristumised

Ranniku- ja avamere sillad

Järeldus:

700 -tonnine lansseeriv pukk parandabohutus, kiirus ja täpsussilla ehitamisel, olleskulutõhus ja mitmekülgnesuuremahuliste projektide jaoks. See on eriti kasulikmega-infrastruktuuriprojektidnõudes tugevaid talainstallatsioone.





650T sillakaitsja on raskeveokite masin, mida kasutatakse suurte sildade ehitamisel, eriti eelneva betooni või terasdetala paigutamiseks. See on mõeldud käitlemiseks kuni 650 tonni kaaluvate talade käitlemiseks, muutes selle sobivaks pikaajaliste sildade, viaduktide ja kõrgendatud maanteede projektide jaoks.

650T sillakaitsja peamised rakendused:
Kiire raudtee- ja raudteesillad

Kasutatakse kiirete rööbaste radade ja tavaliste raudteesildade jaoks tugevate eelnevate talade paigaldamiseks.

Tagab sujuva raudteoperatsioonide täpse joondamise ja paigutamise.

Maantee ja kiirtee viaduktid

Kasutab suurenenud maanteede ja lendude jaoks suure ulatusega tala.

Vähendab ehituse aega võrreldes traditsiooniliste meetoditega.

Mega sillaprojektid

Sobib pikaajalise jõe või oru ristumiste jaoks, kus talad ületavad 500t.

Kasutatakse sageli koos gantrite käivitamisega järkjärguliseks käivitamiseks.

Linnade viaduktid ja vaheldumised

Hõlbustab kiiret tala paigaldamist ummistunud linnapiirkondades minimaalse häirega.

Spetsiaalsed sillatüübid

Kasutatakse segmentaalsete sildade, kasti tala sildade ja terasest sõrestiku sildade jaoks.

Saab hakkama nii lihtsalt toetatud kui ka pideva vahega konfiguratsioonidega.





700 -tonnise sillakaitsja tootmisprotseduur hõlmab mitmeid kriitilisi etappe, sealhulgas disaini, materjali hanke, valmistamise, kokkupaneku, testimise ja kasutuselevõtu. Allpool on tootmisprotsessi struktureeritud ülevaade:

1. disain ja insener
Kontseptuaalne disain: määratlege kandevõime, ulatuse pikkus, tõstekõrgus ja liikuvusnõuded.

Üksikasjalik tehnika:

Struktuurianalüüs (FEA stressi, läbipaine ja stabiilsuse jaoks).

Mehaaniline disain (käivitamismehhanism, tõstesüsteem, hüdraulilised\/pneumaatilised süsteemid).

Elektri- ja juhtimissüsteemid (automatiseerimine, andurid, ohutuspartnerid).

Regulatiivne vastavus: tagage rahvusvaheliste standardite (EN, AISC, GB jne) ja ohutuskoodide järgimine.

2. Materiaalsed hanked
Konstruktsiooniteras: kõrgekvaliteediline teras (q345b, q460 või samaväärne) peamiste talade, jalgade ja tugede jaoks.

Hüdraulilised komponendid: sertifitseeritud tarnijate silindrid, pumbad, klapid ja voolikud.

Elektrisüsteemid: mootorid, PLC -d, andurid ja kaablid.

Mehaanilised osad: käigud, laagrid, vindid ja rattad\/rajad liikuvuse tagamiseks.

3. valmistamisprotsess
A. peamine tala valmistamine
Lõikamine: CNC plasma\/hapnikukütuse terasplaatide lõikamine.

Keevitamine: pikisuunaliste õmbluste sukeldatud kaarekeevitus (SAW); keerukate liigeste käsitsi keevitamine.

Assamblee:

Segmendi valmistamine (kastide talad või puntru sektsioonid).

Sobimine ja joondamine džigide ja inventaride abil.

Täispikk talakomplekt poltide\/keevitatud ühendustega.

NDT testimine: kriitiliste keevisõmbluste ultraheli (UT) või radiograafiline (RT) testimine.

B. Toetage jalad ja tornid
Vertikaalsete\/horisontaalsete tugede valmistamine jäigastustega.

Hüdrauliliste tõstemehhanismide integreerimine (vajaduse korral).

C. Käivitusmehhanism
Lükamis-\/tõmbesüsteemide valmistamine (hüdraulilised tungrauad, libisevad padjad).

Juhtimisrööbaste\/radade paigaldamine.

D. Tõstesüsteem
Tõstukite kokkupanek (elektrilised või hüdraulilised vindid).

Traatköiede, konksude ja rihmarattade koormuse testimine.

4. Pinna töötlemine ja korrosiooni kaitse
Plahvatamine: lasku lööb SA 2.5 -le (ISO 8501-1).

Maal:

Praimer (epoksü tsingirikas).

Vahekarv (epoksümastiline).

TopCoat (polüuretaan UV -takistuse jaoks).

5. kokkupanek ja integratsioon
Põhisela püstitamine: kraanade või ajutiste tugede kasutamine.

Paigaldage tugijalad: tagage vertikaalsus ja stabiilsus.

Mehaaniliste\/elektrisüsteemide paigaldamine:

Hüdraulilised energiaühikud.

Juhtkapid ja andurid.

Turvaseadmed (piiravad lülitid, ülekoormuse kaitse).

6. tehase aktsepteerimise testimine (rasv)
Koormuse testimine:

Staatiline test (110% nimikoormusest).

Dünaamiline test (simuleeritud käivitamis-\/tõstmistsüklid).

Funktsionaalsed kontrollid:

Liikumine (pikisuunaline\/põik).

Hüdrosüsteemide sünkroonimine.

Hädaolukorra peatuse reageerimine.

Painde mõõtmine: tagage disaini tolerantside järgimine.

7. Lahtivõtmine ja transport
Segmendi lammutamine (kui seda nõutakse transpordiks).

Pakkimine korrosioonivastase kaitsega.

Logistika planeerimine ülepaisutatud komponentide jaoks.

8. Kohapealne assamblee ja kasutuselevõtt
Silla ehitusplatsil uuesti kokku pandud.

Lõplik joondamine ja kalibreerimine.

Saidi aktsepteerimise test (SAT) reaalsetes tingimustes.

9. töö- ja hoolduskoolitus
Operaatori koolitus ohutu käitlemiseks.

Hooldusprotokollid (määrimine, ülevaatuse ajakavad).





Ettevõte on paigaldanud intelligentse seadmehaldusplatvormi ja paigaldanud 310 käitlemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani lõppu on rohkem kui 500 komplekti (komplektid) ja seadmete võrgustiku määr ulatub 95%-ni. 32 keevitusliini on kasutusele võetud, 50 -le on plaanitud paigaldada ja kogu tootesarja automatiseerimise määr on jõudnud 85%-ni.
