Üldkulud Reisimine

1. Õhusõiduk on teatud tüüpi kraana, mida kasutatakse raskete koormate tõstmiseks ja teisaldamiseks mööda horisontaalset rada. See on loodud liikuma üle tööpiirkonna, pakkudes tõhusaid ja mitmekülgseid tõstelahendusi erinevateks tööstuslikeks rakendusteks. Rippkraanasid kasutatakse tavaliselt tootmises, ladudes, laevatehastes ja ehitusplatsidel.

2.Ülevaade

Õhusõiduk, tuntud ka kui sildkraana või sildkraana, koosneb sillast, mis katab tööala laiust, ja kärust, mis liigub mööda silda. See kraanasüsteem võimaldab koormate tõstmist ja teisaldamist kogu tööpiirkonna ulatuses, tagades materjalikäsitluse paindlikkuse ja tõhususe.

3.Ühe tala sildkraana

Kirjeldus: sisaldab ühte sillatala, mida toetavad otsatõstukid. See sobib väiksemate koormuste ja väiksemate vahemike jaoks.

Eelised: kulutõhus ja lihtsam disain, ideaalne väiksema kandevõime ja lühema vahekaugusega rajatistele.

4.Järeldus

Rippkraanad on olulised tööriistad erinevates tööstus- ja kaubandustingimustes, pakkudes tõhusaid ja mitmekülgseid tõstelahendusi. Tänu oma tugevale disainile, kohandatavusele erinevatele rakendustele ja täiustatud turvafunktsioonidele on neil oluline roll materjalikäitlustoimingute tootlikkuse ja ohutuse suurendamisel.

Max Tõstekõrgus: 30M

Garantii: 1 aasta

Kaal (KG): 2000 kg

Max Tõstekoormus: 20 tonni

Laius: 3 ~ 22,5 m või kohandatud

Laius:7.{1}}m

Töökoormus: M3-M8 (A3-A7)



Kaugtuli

Õhusõiduk on teatud tüüpi kraana, mida kasutatakse raskete koormate tõstmiseks ja teisaldamiseks mööda horisontaalset rada. See on loodud liikuma üle tööpiirkonna, pakkudes tõhusaid ja mitmekülgseid tõstelahendusi erinevateks tööstuslikeks rakendusteks. Rippkraanasid kasutatakse tavaliselt tootmises, ladudes, laevatehastes ja ehitusplatsidel.

Projekteerimine ja ehitus

Materjalid

Levinud materjalid: tavaliselt valmistatud kõrgtugevast konstruktsiooniterasest või legeerterasest, et taluda suuri koormusi ja pingeid. Sektsioonide tüübid: saab konstrueerida erinevatest terasprofiilidest, sealhulgas I-taladest, kasttaladest või T-profiilidest, olenevalt konstruktsioonist nõuetele.

3. Peatalade tüübid

Üksik tala: Üks horisontaalne tala, mida toetavad otsatõstukid. Sobib kergematele koormustele ja lühematele vahedele.

4.Järeldus

Õhusõiduki kaugtuli on oluline komponent, mis pakub tuge, stabiilsust ja kandevõimet. Selle disain, materjalide valik ja konstruktsioon on kraana ohutu ja tõhusa töö tagamiseks üliolulised. Kaugtule õige hooldus ja kontroll on selle töövõime säilitamiseks ja kraana tööea pikendamiseks hädavajalikud.

Tõstesüsteem

1.Riikkraana tõstesüsteem vastutab koormate tõstmise ja langetamise kriitilise funktsiooni eest. See koosneb mitmest põhikomponendist, mis töötavad koos, et tagada materjali täpne ja tõhus käsitsemine.

2. Peamised komponendid

a. Tõst

Kirjeldus: Tõstuk on peamine seade, mis vastutab koorma tõstmise ja langetamise eest. Tavaliselt sisaldab see mootorit, trumlit ja tõstemehhanismi.

Tüübid:

Elektriline tõstuk: kasutab trumli juhtimiseks ja koorma tõstmiseks elektrimootorit. Tavaliselt kasutatakse selle töökindluse ja juhitavuse tõttu.

Käsitõstuk: Käsitsi käsiketi või vända abil juhitav, sobib kergematele koormustele ja olukordadele, kus toide pole saadaval.

b. Trumm

Kirjeldus: Trummel on silindriline osa, mille ümber keritakse tõstetross või -kett.

Funktsioon: Trummel pöörleb trossi või keti kerimiseks või lahtikerimiseks, võimaldades tõstukil koormat tõsta või langetada.

c. Tõsteköis või kett

Kirjeldus: Tõstetrossi (tavaliselt terasest) või ketti (valmistatud legeerterasest) kasutatakse koorma ühendamiseks tõstukiga.

Funktsioon: kannab tõstejõu üle tõstukilt koormale. Tross või kett peab olema maksimaalse kandevõimega toimetulemiseks piisavalt tugev.

3.Järeldus

Rippkraana tõstesüsteem on kriitilise tähtsusega komponent, mis on loodud tõhusaks ja ohutuks koorma teisaldamiseks. Oma erinevate elementidega, sh tõstuk, trummel, köis või kett ja turvafunktsioonid, tagab see koormate täpse tõstmise ja langetamise. Tõstesüsteemi nõuetekohane projekteerimine, hooldus ja kasutamine on erinevate tööstuslike ja kaubanduslike rakenduste jõudluse ja ohutuse maksimeerimiseks hädavajalikud.



3. Lõpptala

1. Otsatala, tuntud ka kui otsatõstuk või otsavanker, on sildkraana oluline komponent. See toetab põhitala (sillatala) ja võimaldab kraanal liikuda mööda tugirööpaid või pukk.

2.Disain ja ehitus

a. Komponendid

Otsakärud: need on konstruktsioonid, mis hoiavad rattaid või roomikuid ja toetavad kaugtuld. Need hõlmavad järgmist:

Rattad: raskeveokite rattad või rullikud, mis liiguvad mööda rööpaid või portaali. Need on ette nähtud kraana koormaga toimetulemiseks ja sujuva liikumise hõlbustamiseks.

Laagrid: Toetage rattaid ja vähendage hõõrdumist, tagades kraana sujuva ja tõhusa liikumise.

Raamid: otsatala raam on tugev konstruktsioon, mis toetab rattaid ja kinnitub kaugtala külge. Tavaliselt on see valmistatud ülitugevast terasest või muudest vastupidavatest materjalidest.

b. Materjalid

Ehitusmaterjalid: Tavaliselt valmistatud kõrgtugevast konstruktsiooniterasest, et tagada vastupidavus ja kandevõime.

Korrosioonikaitse: Rooste ja korrosiooni vältimiseks töödeldakse sageli kaitsekatete või värvidega, eriti karmides keskkondades.

3.Järeldus

Rippkraana otsatala on oluline komponent, mis tagab kraanasüsteemile toe, stabiilsuse ja liikuvuse. Selle disain, materjalid ja hooldus on kraana tõhusa töö ja ohutuse tagamiseks üliolulised. Otsatala õige paigaldamine, joondamine ja regulaarne kontrollimine aitavad kaasa sildkraana üldisele jõudlusele ja töökindlusele.











4.Crane reisimehhanism

1. Kraana liikumismehhanism on sildkraana kriitiline komponent, mis võimaldab sellel liikuda horisontaalselt mööda rööpaid või pukkkonstruktsiooni. See mehhanism on oluline koorma täpseks positsioneerimiseks tööpiirkonnas.

2. Peamised komponendid

a. Otsaveokid (otsakärud)

Kirjeldus: otsatõstukid on sõlmed, mis on paigaldatud kraana kaugtala mõlemasse otsa. Nendes asuvad rattad või rullid, mis liiguvad mööda rööpaid või portaali.

Funktsioon: Toetage kaugtala ja tagage kraana liikumismehhanism.

b. Rattad või rullikud

Kirjeldus: Rattad või rullikud on paigaldatud otsatõstukitele ja kulgevad mööda tugirööpaid või pukki.

Funktsioon: hõlbustab kraana horisontaalset liikumist. Rattad on tavaliselt suure koormusega ja mõeldud kraana koormaga toimetulemiseks.

c. Rööpad või pukk

Kirjeldus: rööpad on horisontaalsed rööpad, mis on paigaldatud hoone konstruktsioonile või tugisammastele. Pukk on konstruktsioonid, mis toetavad rööpaid ja pakuvad kraanale teed.

Funktsioon: tagage rööbastee, millel kraana liigub. Rööpad on tavaliselt valmistatud ülitugevast terasest, et taluda koormust ja pingeid.

3.Operatsioon

Horisontaalne liikumine

Sõitmine: kraana liigub horisontaalselt, pöörates otsatõstukite rattaid. Ajamimehhanism annab sellele liikumisele jõu, võimaldades kraanal katta kogu tööala.

Juhtimine: liikumist juhitakse juhtpaneeli või kaugjuhtimispuldi kaudu, mis võimaldab operaatoritel reguleerida kiirust ja sõidusuunda.

4.Järeldus

Kraana liikumismehhanism on sildkraana põhikomponent, mis võimaldab sellel liikuda horisontaalselt üle tööpiirkonna. Selle disain, sealhulgas otsatõstukid, rattad, siinid ja veomehhanism, on tõhusa ja ohutu töö tagamiseks ülioluline. Õige hooldus, joondamine ja ohutusfunktsioonid aitavad kaasa kraana üldisele jõudlusele ja töökindlusele erinevates tööstuslikes ja kaubanduslikes rakendustes.

5. Käru sõidumehhanism

1. Käru liikumismehhanism on sildkraana kriitiline komponent, mis vastutab käru horisontaalse liikumise eest üle kaugtala (sillatala). See mehhanism võimaldab koorma täpset positsioneerimist tööpiirkonnas

2. Peamised komponendid

a. Käru

Kirjeldus: Käru on kelk, mis liigub horisontaalselt piki kaugtuld. See toetab tõstesüsteemi ja kannab koormat.

Funktsioon: pakub tõstukile platvormi ja võimaldab koormat üle kaugtala edasi-tagasi liigutada.

b. Reisirattad või -rullid

Kirjeldus: Käru on varustatud rataste või rullikutega, mis kulgevad mööda kaugtulele paigaldatud rööpaid või roomikuid.

Funktsioon: hõlbustab käru horisontaalset liikumist kaugtulede pikkuses.

c. Ajami mehhanism

Kirjeldus: ajamimehhanism sisaldab mootorit, käigukasti ja ülekandesüsteemi, mis toidab käru liikumist.

Funktsioon: Muudab mootori võimsuse mehaaniliseks liikumiseks, et juhtida käru piki kaugtuld.

3.Operatsioon

a. Horisontaalne liikumine

Liikumine: Käru liigub rataste või rullikute pööramisega horisontaalselt piki kaugtuld. Ajamimehhanism annab sellele liikumisele jõu, võimaldades kärul tala pikkuses läbida.

Juhtimine: Liikumist juhitakse juhtpaneeli või kaugjuhtimispuldi abil, mis võimaldab operaatoritel kiirust ja suunda reguleerida.

b. Kiiruse juhtimine

Muudetav kiirus: Käru liikumismehhanismidel on sageli muutuva kiiruse regulaatorid, mis võimaldavad täpseid reguleerimisi vastavalt töövajadustele.

Täpsus: tagab koormuse täpse positsioneerimise ja sujuva töö.

4.Järeldus

Käru liikumismehhanism on sildkraana oluline komponent, mis võimaldab täpset horisontaalset liikumist piki kaugtuld. Selle disain, sealhulgas käru, rattad, veomehhanism ja turvaelemendid, tagab tõhusa ja ohutu koorma käsitsemise. Nõuetekohane hooldus, joondamine ja ohutusmeetmed on käru liikumismehhanismi jõudluse ja töökindluse maksimeerimiseks erinevates tööstuslikes ja kaubanduslikes rakendustes olulised.

6.Kraana ratas

1. Kraana rattad on sildkraana sõidumehhanismi oluline komponent. Need võimaldavad kraanal liikuda horisontaalselt mööda tugirööpaid või pukk.

2. Funktsioon ja eesmärk

a. Horisontaalne liikumine

Peamine roll: Kraana rattad hõlbustavad kraana liikumist mööda rööpaid või portaali, võimaldades sellel katta kogu tööala.

Tähtsus: oluline kraana liikuvuse jaoks, võimaldades koorma täpset positsioneerimist.

b. Laadimise tugi

Kandevõime: Kraana rattad toetavad kraana raskust, koormust ja mis tahes lisapinget töötamise ajal.

Jaotus: Aidake jaotada koormust ühtlaselt rööbaste või pukkide vahel, vähendades kulumist ja tagades stabiilsuse.

3.Disain ja ehitus

a. Komponendid

Rattarumm: Ratta keskosa, kuhu see on kinnitatud telje või võlli külge. Tavaliselt on sellel sujuvaks pöörlemiseks laagrid.

Ratta velg: ratta välimine serv, mis puutub kokku rööpa või portaaliga. See on mõeldud vastupidavuse ja kulumiskindluse tagamiseks.

Laagrid: sisemised komponendid, mis võimaldavad rattal sujuvalt ümber telje pöörata.

b. Materjalid

Ehitusmaterjalid: tavaliselt valmistatud ülitugevast legeerterasest või malmist, et taluda suuri koormusi ja taluda tööpingeid.

Kattekiht: Rooste ja korrosiooni vältimiseks töödeldakse sageli kaitsekatte või värviga.

4.Kasutus

a. Liikumine

Veeremine: Kraana rattad veerevad mööda rööpaid või portaali, võimaldades kraanal horisontaalselt liikuda. Rataste sujuv pöörlemine on tõhusa töö jaoks kriitilise tähtsusega.

Veomehhanism: Rattaid käitavad sageli mootor ja käigukastisüsteem, mis annab nende pöörlemise, võimaldades kraana kontrollitud liikumist.

b. Kiiruse juhtimine

Muudetav kiirus: kiiruse reguleerimise mehhanismid võimaldavad kraana liikumist täpselt reguleerida, tagades koorma täpse positsioneerimise.

Pidurdamine: integreeritud pidurisüsteemid aitavad kiirust juhtida ja kraana ohutult peatada.

5.Järeldus

Kraana rattad on sildkraana oluline komponent, mis võimaldab horisontaalset liikumist ja toetab kraana koormust. Nende disain, materjalid ja hooldus on sujuva ja tõhusa töö tagamiseks üliolulised. Regulaarne ülevaatus ja õige joondamine aitavad kaasa kraana üldisele jõudlusele, ohutusele ja töökindlusele erinevates tööstuslikes ja kaubanduslikes rakendustes.





7.Kraana konks

1. Kraana konks on sildkraana oluline komponent, mis vastutab koormate kinnitamise ja tõstmise eest. See on loodud taluma suuri raskusi ning tagama materjali ohutu ja tõhusa käsitsemise.

2. Funktsioon ja eesmärk

a. Koorma kindlustamine

Peamine roll: kraana konksu kasutatakse koorma kinnitamiseks kraana tõstesüsteemi külge.

Tähtsus: tagab, et koorem on tõstmise, langetamise ja transportimise ajal kindlalt kinni.

b. Tõstmine ja positsioneerimine

Funktsioon: võimaldab kraanal tõsta, teisaldada ja paigutada tööpiirkonnas raskeid materjale või seadmeid.

3.Disain ja ehitus

a. Komponendid

Konksu korpus: konksu põhiosa, tavaliselt üks sepistatud terasest tükk, mis on kavandatud taluma märkimisväärset pinget ja pinget.

Lukk või turvaseade: mehhanism, mis aitab koormat kinnitada, vältides selle juhuslikku vabastamist. See võib olla vedruga koormatud riiv või muud lukustusmehhanismid.

Konksu ots: konksu terav ots, kuhu koorem on kinnitatud. Seda on sageli tugevdatud, et taluda tõstepingeid.

b. Materjalid

Ehitusmaterjalid: tavaliselt valmistatud ülitugevast legeerterasest või sepistatud terasest, et tagada vastupidavus ja kandevõime.

Kattekiht: sageli töödeldakse kaitsekatte või värviga, et vältida korrosiooni ja pikendada konksu eluiga.

4.Kasutus

a. Manus

Koorma kinnitamine: konksu kasutatakse koorma külge kinnitamiseks, haakides selle otse tõstepunktidesse või kasutades troppe, kette või muid tarvikuid.

Koorma käsitsemine: tagab, et koorem on tõstmise ja positsioneerimise ajal kindlalt kinni.

b. Liikumine

Tõstmine ja langetamine: Kraana konks töötab koos tõstesüsteemiga, et koormat sujuvalt ja täpselt tõsta ja langetada.

Positsioneerimine: võimaldab koormat tööpiirkonnas täpselt paigutada.

5.Järeldus

Kraana konks on sildkraana oluline komponent, mis on loodud koormate turvaliseks tõstmiseks ja käsitsemiseks. Selle konstruktsioon, materjalid ja turvaelemendid on tõhusa ja ohutu töö tagamiseks üliolulised. Regulaarne hooldus, ülevaatus ja ohutusjuhiste järgimine on hädavajalikud konksu jõudluse ja töökindluse säilitamiseks erinevates tööstuslikes ja kaubanduslikes rakendustes.



8. Mootor

1. Õhkkraana mootor on kraana liikumise ja töö põhikomponent. See annab vajaliku jõu kraana juhtimiseks mööda selle rööpaid või pukki ning tõste- ja kärusüsteemide käitamiseks.

2. Funktsioon ja eesmärk

a. Sõiduliikumine

Peamine roll: Mootor juhib kraana liikumist mööda rööpaid või pukk, võimaldades kraana horisontaalset liikumist.

Tähtsus: oluline kraana täpseks positsioneerimiseks tööpiirkonnas ja materjali tõhusaks käsitsemiseks.

b. Tõste- ja kärusüsteemide kasutamine

Funktsioon: tagab tõstuki ja kärusüsteemide käitamiseks vajaliku jõu, mis võimaldab koormat tõsta, langetada ja horisontaalselt liigutada.

3.Disain ja ehitus

a. Mootori korpus

Kirjeldus: Mootori korpus kaitseb sisemisi komponente ja annab konstruktsiooni paigaldamiseks.

Materjalid: tavaliselt valmistatud vastupidavatest materjalidest, nagu malm või alumiinium, keskkonnatingimustele vastupidava kaitsekattega.

b. Mähised ja harjad

Kirjeldus: Mähised on elektrimähised, mis genereerivad mootoris magnetvälja. Harjad (alalisvoolumootorites) juhivad elektrit pöörlevasse kommutaatorisse.

Funktsioon: Mootori tööks hädavajalik, muutes elektrienergia mehaaniliseks liikumiseks.

c. Jahutussüsteem

Kirjeldus: mootoritel on sageli sisseehitatud jahutussüsteemid, nagu ventilaatorid või ventilatsioon, et hajutada töö käigus tekkivat soojust.

Funktsioon: Hoiab ära ülekuumenemise ja tagab usaldusväärse töö.

4.Kasutus

a. Jõuülekanne

Mehhanism: Mootori pöörlemisjõud edastatakse kraana ratastele või muudele liikuvatele osadele käigukasti või otseühenduse kaudu.

Juhtimine: Mootori kiirust ja suunda juhitakse juhtpaneeli või kaugjuhtimispuldi kaudu, mis võimaldab operaatoritel kraana liikumist reguleerida.

b. Kiiruse ja pöördemomendi juhtimine

Muudetav kiirus: Paljudel kraanal on muutuva kiiruse juhtseadised, et reguleerida mootori võimsust vastavalt töövajadustele.

Pöördemomendi juhtimine: tagab, et mootor talub koormust ja säilitab töötamise ajal jõudluse.

5.Järeldus

Kraana mootor on kraana liikumis- ja töösüsteemide toiteks hädavajalik. Selle disain, tüüp ja hooldus on tõhusa ja usaldusväärse töö tagamiseks üliolulised. Mootori õige valik, paigaldamine ja regulaarne hooldus aitavad kaasa kraana üldisele jõudlusele ja ohutusele erinevates tööstuslikes ja kaubanduslikes rakendustes.

.



9.Heli- ja valgussignalisatsioon& piirlüliti

Heli- ja valgushäiresüsteem koos piirlülititega on sildkraana kriitilised turvaelemendid. Need suurendavad ohutust, hoiatades operaatoreid võimalikest probleemidest ja ennetades õnnetusi. Siin on üksikasjalik ülevaade:

1. Heli- ja valgushäiresüsteem

a. Eesmärk

Ohutushoiatused: annab operaatoritele ja personalile heli- ja visuaalseid hoiatusi kraana tööoleku või võimalike ohtude kohta.

Õnnetuste vältimine: aitab vältida õnnetusi, hoiatades inimesi kraana liikumisest või süsteemide talitlushäiretest.

b. Komponendid

Helialarmid: koosnevad tavaliselt sumistitest või sarvedest, mis tekitavad tähelepanu äratamiseks valju helisid. Neid kasutatakse sellistest tingimustest nagu seadmete riketest või lähenevatest ohtudest märku andmiseks.

Valgusalarmid: kaasake kraanale paigaldatud vilkuvaid tulesid või majakaid. Need annavad visuaalselt märku hoiatustest, näiteks kui kraana töötab või kui ilmneb rike.

c. Operatsioon

Aktiveerimine: alarmid aktiveeritakse konkreetsete tingimuste korral, nagu koormuse piirmäärade ületamine, liikumispiirangute lähenemine või süsteemitõrgete tuvastamine.

Näidustus: Helialarm annab helisignaali, valgusalarm aga visuaalset signaali, mis muudab operaatorite ja läheduses olevate töötajate jaoks kraana olekust lihtsamaks.

d. Häirete tüübid

Hoiatusalarm: andke hoiatusi mittekriitiliste tingimuste kohta, mis nõuavad tähelepanu, näiteks kui kraana läheneb oma liikumispiirile.

Hädaalarmid: annavad märku kriitilistest tingimustest, mis nõuavad viivitamatut tegutsemist, näiteks ülekoormustingimused või süsteemirikked.

e. Paigaldus ja hooldus

Asukoht: Alarmid tuleks paigaldada kohtadesse, mis on operaatoritele ja läheduses olevatele töötajatele selgelt nähtavad ja kuuldavad.

Testimine: häirete korrektse ja tõhusa toimimise tagamiseks on vaja regulaarset testimist ja hooldust.

2. Piirlüliti

a. Eesmärk

Sõidupiirangud: vältige kraana liikumist üle ettenähtud piiride, vältides kraana ja ümbritsevate konstruktsioonide võimalikku kahjustamist.

Ülekoormuse vältimine: veenduge, et kraana ei töötaks üle selle ohutute tööparameetrite.

b. Komponendid

Lülitusmehhanism: Sisaldab mehaanilisi või elektroonilisi lüliteid, mis tuvastavad, kui kraana jõuab oma liikumistee lõppu või satub etteantud seisundisse.

Täiturseade: komponent, mis toimib füüsiliselt piirlülitiga selle aktiveerimiseks. See võib olla hoob, rull või muu mehaaniline osa, mis lülitit käivitab.

c. Piirlülitite tüübid

Sõidu piirlülitid: paigaldatud kraana liikumistee otstesse, et peatada kraana edasiliikumine ja vältida kahjustusi.

Ülekoormuse piirlülitid: tuvastab, kui kraana tõstab koormust üle oma nimivõimsuse, ja käivitab häire või lülitab süsteemi välja.

d. Operatsioon

Aktiveerimine: Lõpplülitid aktiveeruvad, kui kraana jõuab oma liikumispiirini või tekib seisukord, mis ületab ohutuid tööparameetreid.

Vastus: aktiveerimisel saadavad piirlülitid juhtsüsteemile signaali liikumise peatamiseks või ohutusprotokollide aktiveerimiseks.

e. Paigaldus ja hooldus

Paigutus: Lõpplülitid tuleks paigaldada kohtadesse, kus need saavad tõhusalt jälgida kraana liikumisteed ja tööpiire.

Kalibreerimine: Regulaarne kalibreerimine ja reguleerimine on vajalikud täpse toimimise tagamiseks ning valekäivituste või vahelejäänud aktiveerimiste vältimiseks.

Ülevaatus: kulumise, kahjustuste või ebaühtluse kontrollimiseks on vaja regulaarseid ülevaatusi.

3. Integratsioon ja eelised

a. Täiustatud ohutus

Ennetavad hoiatused: nii heli- kui ka valgusalarm annavad ennetavaid hoiatusi, hoiatades operaatoreid ja läheduses olevaid töötajaid võimalike probleemide eest.

Piirikontroll: Lõpplülitid takistavad kraanal töötamast üle ohutute piiride, vähendades õnnetuste ja seadmete kahjustamise ohtu.

b. Töötõhusus

Vähendatud seisakuaeg: korralikult töötavad alarmid ja piirlülitid vähendavad õnnetuste ja seadmete kahjustamise tõenäosust, mis toob kaasa vähem katkestusi töös.

Täiustatud jälgimine: operaatorid saavad keskenduda oma ülesannetele, tagades, et kriitiliste probleemide vältimiseks on olemas ohutussüsteemid.

c. Vastavus eeskirjadele

Standardid: heli- ja valgusalarmide ning piirlülitite kaasamine aitab tagada vastavust ohutuseeskirjadele ja tööstusstandarditele.

3.Järeldus

Heli- ja valgustussignalisatsioon ning piirlülitid on sildkraana olulised turvaelemendid. Need annavad olulisi hoiatusi ja hoiavad ära ohtlikud tingimused, tagades kraana ohutu ja tõhusa töö. Nende süsteemide nõuetekohane paigaldamine, regulaarne hooldus ja kalibreerimine on nende tõhususe ja ohutu töökeskkonna tagamise võtmeks.

10. Ohutusseadmed

1. Ülekoormuskaitse

a. Eesmärk

Ülekoormuse vältimine: kaitseb kraanat ja selle komponente liigsetest koormustest tulenevate kahjustuste eest.

Ohutuse tagamine: tagab, et kraana töötab ettenähtud koormuse piires.

b. Komponendid

Koormusandurid: Mõõtke koorma kaal ja andke juhtsüsteemile tagasisidet.

Ülekoormusandurid: käivitavad häired või automaatse väljalülitamise, kui koormus ületab kraana nimivõimsust.

c. Operatsioon

Jälgimine: jälgib pidevalt koorma kaalu.

Vastus: aktiveerib häired või peatab kraana, kui tuvastatakse ülekoormus.

2. Piirlülitid

a. Eesmärk

Sõidupiirangute juhtimine: vältige kraana liikumist ettenähtud liikumispiiridest kaugemale.

Ohutu töötamise tagamine: väldib kokkupõrkeid ning kraana ja ümbritsevate konstruktsioonide kahjustamist.

b. Komponendid

Mehaanilised lülitid: tuvastage kraana liikumise füüsilised piirid.

Elektroonilised andurid: jälgige kraana liikuvate osade asukohta.

c. Operatsioon

Aktiveerimine: peatab kraana liikumise, kui liikumispiir on saavutatud.

Vastus: saadab signaale liikumise peatamiseks või ohutusprotokollide aktiveerimiseks.

3. Hädaseiskamissüsteem

a. Eesmärk

Kohene väljalülitamine: pakub vahendit kraana töö kiireks peatamiseks hädaolukordades.

Kaitske personali: tagab kiire reageerimise ebaturvalistele tingimustele või õnnetustele.

b. Komponendid

Hädaseiskamisnupud: asuvad operaatoritele ja turvatöötajatele ligipääsetavates kohtades.

Juhtimissüsteemi integreerimine: kõigi toimingute peatamiseks ühendatud kraana juhtimissüsteemiga.

c. Operatsioon

Aktiveerimine: Hädaseiskamisnupu vajutamine peatab kohe kõik kraana liikumised.

Vastus: deaktiveerib kraana toite ja peatab toimingud.

4. Kokkupõrkevastased süsteemid

a. Eesmärk

Kokkupõrgete vältimine: väldib juhuslikke kokkupõrkeid takistuste või muude seadmetega.

Kaitske seadmeid ja personali: tagab ohutu töö ülekoormatud piirkondades.

b. Komponendid

Andurid: tuvastab takistuste või muude kraanade olemasolu.

Häired: hoiatage operaatorit võimalike kokkupõrgete eest.

c. Operatsioon

Tuvastamine: andurid jälgivad kraana keskkonda takistuste suhtes.

Reageerimine: aktiveerib häired või automaatsed seiskamismehhanismid, kui kokkupõrge on ähvardav.

5. Laadige Sway Control

a. Eesmärk

Koorma kõikumise vähendamine: minimeerib koormuse kõikumist või õõtsumist liikumise ajal.

Suurendage stabiilsust: suurendab kontrolli ja täpsust koorma käsitsemisel.

b. Komponendid

Kõikumise juhtimissüsteemid: kasutage andureid ja juhtimisalgoritme koormuse kõikumise tuvastamiseks ja selle vastu võitlemiseks.

Aktiivsed summutusmehhanismid: koormuse stabiliseerimiseks reguleerige kraana liikumist.

c. Operatsioon

Jälgimine: jälgib pidevalt koormuse kõikumist.

Vastus: Reguleerib kraana liikumist, et minimeerida kõikumist ja säilitada stabiilsus.

11.Juhtrežiim

1. Käsijuhtimine

a. Kirjeldus

Operaator juhib: kraanat juhib otse kraanaoperaator, kasutades käsitsi juhtnuppe.

Juhtnuppude tüübid: sisaldab juhtkangi, surunuppe ja rippuvaid juhtnuppe.

b. Komponendid

Rippkontroller: nuppude või juhtkangidega käeshoitav seade, mida kasutatakse kraana liikumise juhtimiseks.

Juhtpaneel: asub juhikabiinis või kindlas kohas kraana lähedal.

c. Operatsioon

Liikumine: operaator juhib käsitsi kraana liikumist, tõstmist ja käru funktsioone.

Täpsus: tagab otsese ja kohese kontrolli kraana tegevuse üle.

2. Kaugjuhtimispult

a. Kirjeldus

Juhtmeta juhtimine: Kraanat juhitakse kaugjuhtimisega juhtmevaba juhtseadme kaudu, mis võimaldab operaatoril kraanat distantsilt juhtida.

Juhtseadmete tüübid: hõlmab raadio teel juhitavaid ripatseid või pihuseadmeid.

b. Komponendid

Kaugjuhtimisseade: juhtmevaba seade, mis edastab juhtsignaale kraanale.

Vastuvõtja: paigaldatakse kraanale kaugjuhtimispuldi käskude vastuvõtmiseks ja tõlgendamiseks.

c. Operatsioon

Liikumine: operaator kasutab kaugjuhtimispulti kraana liigutuste, tõstmise ja muude funktsioonide juhtimiseks.

Vahemik: võimaldab juhtida ohutust kaugusest, suurendades nähtavust ja ohutust.

Aku tööiga: Kaugjuhtimispuldid vajavad regulaarset hooldust ja patarei vahetamist.

3. Salongi juhtimine

a. Kirjeldus

Juhikabiin: Kraanat juhitakse kabiinist, mis asub kraanal või selle läheduses.

Juhtnuppude tüübid: sisaldab juhtkangi, nuppe ja hoobasid salongis.

b. Komponendid

Juhikabiin: Kraanal on suletud ruum, kus operaator istub ja kraanat juhib.

Juhtpaneel: sisaldab kõiki kraana juhtimiseks vajalikke juhtnuppe.

c. Operatsioon

Liikumine: Operaator kasutab salongis olevaid juhtnuppe, et juhtida kraana liikumist ja funktsioone.

Nähtavus: tagab kraana tööpiirkonna hea nähtavuse.

4. Automatiseeritud juhtimine

a. Kirjeldus

Automaatne töö: kraana töötab automaatselt vastavalt eelseadistatud programmidele või käskudele.

Juhtsüsteemide tüübid: Hõlmab programmeeritavaid loogikakontrollereid (PLC) ja arvutipõhiseid süsteeme.

b. Komponendid

Juhttarkvara: programmid, mis dikteerivad kraana liikumist ja toiminguid.

Andurid ja tagasisidesüsteemid: edastage juhtsüsteemile täpseks tööks reaalajas andmeid.

c. Operatsioon

Liikumine: kraana järgib eelprogrammeeritud radu või reageerib andurite reaalajas sisendile.

Täpsus: tagab operatsioonide suure täpsuse ja korratavuse.

5. Poolautomaatne juhtimine

a. Kirjeldus

Käsitsi ja automatiseeritud kombinatsioon: ühendab käsitsi juhtimise automatiseeritud funktsioonidega.

Funktsioonide tüübid: Sisaldab automaatset tõstmist koos manuaalse liikumise juhtimisega.

b. Komponendid

Manuaalsed juhtnupud: juhtkangid või nupud käsitsi juhtimiseks.

Automatiseeritud süsteemid: spetsiifiliste funktsioonide jaoks, nagu tõstmine või koorma positsioneerimine.

c. Operatsioon

Liikumine: Operaator juhib käsitsi kraana teatud aspekte, samas kui automaatika tegeleb teistega.

Täpsus: tagab tasakaalu manuaalse paindlikkuse ja automaatse täpsuse vahel.





Sketš







1. Maksimaalne põrandapinna kasutamine

a. Kirjeldus

Vertikaalne tõstmine: ülakraanad kasutavad vertikaalset ruumi, töötades tööpiirkonna kohal, vabastades põrandapinna muudeks tegevusteks.

Suurem hoiuruum: Võimaldab paremini kasutada põrandapinda hoiu- või muude seadmete jaoks.

b. Kasu

Täiustatud ruumitõhusus: vähendab segadust kaupluse põrandal ja suurendab tööruumi.

Paindlikkus: hõlbustab materjalide käsitsemist piiratud maapinnaga piirkondades.

2. Täiustatud koormuse käsitsemise efektiivsus

a. Kirjeldus

Tõhus tõstmine: suudab täpselt ja hõlpsalt tõsta ja transportida raskeid koormaid.

Kiirus ja täpsus: tagab materjalide kiire ja täpse liikumise tööpiirkonnas.

b. Kasu

Suurenenud tootlikkus: kiirendab materjalikäitlusprotsesse, mis suurendab tootlikkust.

Vähendatud käsitsitöö: vähendab käsitsi tõstmise ja transportimise vajadust, parandades üldist tõhusust.

3. Täiustatud ohutus

a. Kirjeldus

Ohutusfunktsioonid: Varustatud erinevate ohutusseadmetega, nagu piirlülitid, ülekoormuskaitse ja alarmid.

Vähendatud risk: minimeerib käsitsi teisaldamist ja sellega seotud riske.

b. Kasu

Õnnetuste vältimine: vähendab käsitsi materjali käsitsemisega seotud õnnetuste ja vigastuste ohtu.

Operaator Protection: pakub funktsioone operaatorite ja läheduses asuvate töötajate kaitsmiseks.

4. Mitmekülgsus

a. Kirjeldus

Mitu rakendust: sobib paljudeks rakendusteks, sealhulgas tootmiseks, ladustamiseks ja ehituseks.

Kohandatavus: saab kasutada erinevate tõsteseadmete ja tarvikutega.

b. Kasu

Laialdased kasutusjuhtumid: tõhus erinevates tööstusharudes ja rakendustes.

Paindlik kasutamine: kohandatav erinevat tüüpi koormate ja käsitsemisnõuetega.

5. Täpsus ja kontroll

a. Kirjeldus

Peen juhtimine: tagab täpse kontrolli koorma positsioneerimise ja liikumise üle.

Automatiseeritud valikud: täpsuse suurendamiseks saadaval koos automatiseeritud juhtnuppudega.

b. Kasu

Täpne positsioneerimine: võimaldab koormate täpset paigutamist, vähendades vigu.

Ühtlane jõudlus: tagab usaldusväärse ja korratava toimingu.

6. Suurenenud kandevõime

a. Kirjeldus

Suur tootlikkus: olenevalt kraana konstruktsioonist ja spetsifikatsioonidest suudab taluda väga suuri koormusi.

Kohandatav: kandevõimet saab kohandada vastavalt konkreetsetele vajadustele ja rakendustele.

b. Kasu

Raske koormuse käsitsemine: sobib raskete tõstenõuetega tööstusharudele.

Kohandatud lahendused: saab kujundada ja konfigureerida vastavalt konkreetsetele kandevõime vajadustele.

7. Vähendatud hoolduskulud

a. Kirjeldus

Vastupidav disain: ehitatud taluma rasket kasutamist ja karmides tingimustes.

Vähene kulumine: kvaliteetsed komponendid vähendavad vajadust sagedaste remonditööde järele.

b. Kasu

Kulude kokkuhoid: madalamad hooldus- ja remondikulud võrreldes teiste tõstesüsteemidega.

Pikem eluiga: pikendab kraana tööiga nõuetekohase hooldusega.





1. Tootmis- ja tootmisrajatised

a. Raskete masinate käsitsemine

Kirjeldus: kasutatakse raskete masinate ja seadmete teisaldamiseks tootmisettevõtetes.

Eelised: hõlbustab masinate tõhusat teisaldamist ja paigaldamist, vähendades käsitsi tööd.

b. Koosteliinid

Kirjeldus: toetab koosteliini toiminguid, transportides komponente ja valmistooteid mööda tootmisliini.

Eelised: suurendab töövoogu ja tootlikkust, tagades osade sujuva ja pideva liikumise.

2. Lao- ja jaotuskeskused

a. Kauba peale- ja mahalaadimine

Kirjeldus: tegeleb kaupade ja materjalide peale- ja mahalaadimisega veoautodelt või laoaladelt.

Eelised: suurendab materjali käitlemise ja ladustamise tõhusust.

b. Varude juhtimine

Kirjeldus: Aitab laovarude korraldamisel ja haldamisel.

Eelised: lihtsustab laostamisprotsesse ja parandab ruumikasutust.

3. Ehitusplatsid

a. Ehitusmaterjalide käitlemine

Kirjeldus: teisaldab ehitusobjektidel ehitusmaterjale, näiteks terastalasid, betoonplokke ja suuri paneele.

Eelised: Võimaldab raskete materjalide tõhusat käsitsemist ja paigutamist, hõlbustades ehituse edenemist.

b. Seadmete paigutus

Kirjeldus: Aitab raskete ehitusseadmete ja masinate positsioneerimisel ja paigaldamisel.

Eelised: Parandab täpsust ja ohutust seadmete paigaldamise ajal.

4. Terasetehased ja valukojad

a. Terase töötlemine

Kirjeldus: transpordib sulametalli, terasplaate ja valmistooteid terasetehastes.

Eelised: suurendab terase tootmisprotsesside tõhusust ja tagab kuumade materjalide ohutu käsitsemise.

b. Valamistoimingud

Kirjeldus: teisaldab valukodades valandeid ja vorme valuprotsessi ajal.

Eelised: hõlbustab sujuvat valamist ja vähendab raskete ja kuumade materjalide käsitsi teisaldamist.

5. Autotööstus

a. Sõiduki kokkupanek

Kirjeldus: Toetab autoosade ja sõidukite kokkupanemist tootmisliinidel.

Eelised: Tagab täpsed ja tõhusad koosteprotsessid, parandades üldist tootmise efektiivsust.

b. Osade käsitsemine

Kirjeldus: liigutab autoosi ja komponente erinevate tootmisetappide vahel.

Eelised: muudab osade käsitsemise sujuvamaks ja vähendab tootmise seisakuid.





1. Disain ja ehitus

a. Kontseptuaalne disain

Nõuete analüüs: kliendi spetsiifiliste vajaduste ja nõuete mõistmine, sealhulgas kandevõime, ulatus ja rakenduskeskkond.

Eelprojekt: esialgsete projekteerimiskontseptsioonide ja spetsifikatsioonide väljatöötamine analüüsi põhjal.

b. Üksikasjalik inseneritöö

Tehnilised joonised: üksikasjalike tehniliste jooniste ja spetsifikatsioonide loomine iga komponendi jaoks, sealhulgas kaugtala, otsatalad, tõstesüsteem ja juhtimismehhanismid.

Struktuurianalüüs: Struktuurianalüüsi läbiviimine tagamaks, et kraana konstruktsioon suudab toime tulla eeldatavate koormuste ja pingetega.

2. Materjali valik ja hankimine

a. Materjali valik

Materjali spetsifikatsioonid: kraana komponentide jaoks sobivate materjalide valimine, näiteks talade teras ja kriitiliste osade jaoks ülitugevad sulamid.

Kvaliteedistandardid: materjalide vastavuse tagamine tööstusstandarditele ja spetsifikatsioonidele.

b. Hanked

Tarnija valik: materjalide ja komponentide tarnijate tuvastamine ja valimine.

Tellimine: Tootmiseks vajalike toorainete ja komponentide tellimuste esitamine.

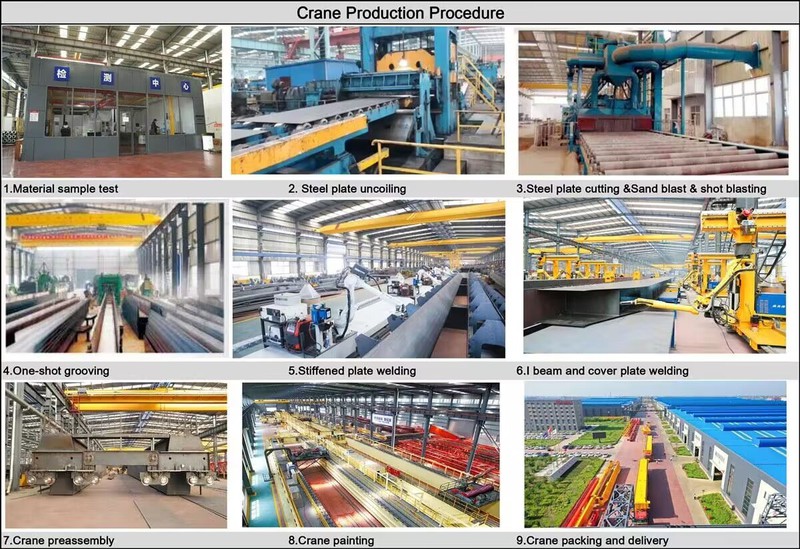

3. Valmistamine ja tootmine

a. Komponentide valmistamine

Lõikamine ja vormimine: toormaterjalide lõikamine ja vormimine üksikute komponentide, nagu talad, otsaplaadid ja sulgud, loomiseks.

Keevitamine ja kokkupanek: komponentide kokku keevitamine suuremate koostude moodustamiseks, nagu näiteks põhitala ja otsatalad.

b. Mehaaniline töötlemine ja viimistlus

Täppistöötlus: detailide töötlemine täpsete spetsifikatsioonide järgi, sealhulgas puurimine, freesimine ja treimine.

Pinna viimistlus: korrosiooni vältimiseks ja vastupidavuse suurendamiseks kaitsekatete või viimistlusvahendite kandmine.

4. Kokkupanek

a. Alamassamblee

Komponentide kokkupanek: väiksemate komponentide, nagu tõstesüsteem, käru ja kraanakonks, kokkupanek alamkoostudeks.

Integreerimine: alamkoostude integreerimine kraana põhikonstruktsiooni.

b. Lõplik kokkupanek

Täielik kraana kokkupanek: kogu kraana kokkupanek, sealhulgas kaugtala, otsatalad, tõstesüsteem ja juhtimismehhanismid.

Elektri- ja hüdraulikasüsteemid: vajadusel elektriliste komponentide ja hüdrosüsteemide paigaldamine ja juhtmestik.

5. Testimine ja kvaliteedi tagamine

a. Esialgne testimine

Komponentide testimine: üksikute komponentide funktsionaalsuse ja kvaliteedi testimine enne lõplikku kokkupanekut.

Süsteemi testimine: elektri-, hüdraulika- ja juhtimissüsteemide töö kontrollimine.

b. Lõplik testimine

Koormuskatse: Koormustestide läbiviimine tagamaks, et kraana suudab oma nimivõimsust ohutult käsitseda.

Funktsionaalne testimine: kõigi kraana funktsioonide, sealhulgas tõstmise, liikumise ja käru liikumise testimine, et tagada nende õige töö.

c. Kvaliteedi tagamine

Ülevaatus: Üksikasjalike kontrollide tegemine tagamaks, et kraana vastab projekteerimisnõuetele ja kvaliteedistandarditele.

Dokumentatsioon: katsetulemuste ja kvaliteedikontrollide dokumenteerimine vastavuse ja viite kohta.

6. Tarne ja paigaldus

a. Kohaletoimetamise ettevalmistamine

Demonteerimine: vajadusel kraana lahtivõtmine transporditavateks osadeks.

Pakkimine: komponentide turvaline pakkimine paigalduskohta transportimiseks.

b. Saidi paigaldamine

Paigaldamine kohapeal: Kraana kokkupanek paigalduskohas vastavalt projekteerimisspetsifikatsioonidele.

Lõplik testimine: lõpliku testimise läbiviimine kohapeal tagamaks, et kraana töötab õigesti paigaldatud kohas.

7. Kasutuselevõtt ja üleandmine

a. Operaatorkoolitus

Koolitusseansid: operaatoritele kraana kasutamise, ohutusprotseduuride ja hoolduse alane koolitus.

Kasutusjuhendid: üksikasjalikud kasutusjuhendid ja kasutusjuhised.

b. Üleandmine

Lõpetamiskontroll: lõpliku kontrolli läbiviimine, et veenduda, et kõik süsteemid on töökorras ja vastavad ohutusstandarditele.

Kliendi aktsepteerimine: Kraana üleandmine kliendile koos kogu vajaliku dokumentatsiooni ja sertifikaatidega.

8. Paigaldusjärgne tugi

a. Hooldus ja teenindus

Plaaniline hooldus: plaanipärase hoolduse pakkumine pideva jõudluse ja ohutuse tagamiseks.

Tehniline tugi: vajadusel tehnilise toe ja tõrkeotsingu abi pakkumine.

b. Tagasiside ja täiustamine

Klientide tagasiside: klientidelt tagasiside kogumine, et teha kindlaks parendusvaldkonnad ja täiustada tulevasi kraanakujundusi.







Materjali kontroll

Kvaliteedikontroll: ostetud toormaterjalidele viiakse läbi range kvaliteedikontroll, et tagada nende vastavus projekteerimisnõuetele ja riiklikele standarditele.

Materjali ladustamine: korrosiooni või kahjustuste vältimiseks ladustatakse kvalifitseeritud materjale vastavalt klassifikatsioonile.

Lõikamine ja vormimine

Terase lõikamine: kasutage terase lõikamiseks vastavalt joonise suurusele plasma lõikamist, laserlõikamist või leeklõikamist ja muid tehnoloogiaid.

Vormimistöötlemine: põhitala, otsatala ja muude konstruktsiooniosade valmistamiseks vormige terasplaat painutamise, valtsimise, keevitamise ja muude protsesside abil.

Keevitamine

Komponentide keevitamine: Lõigatud ja vormitud terasosad keevitatakse põhikonstruktsioonidesse, nagu põhitala, otsatala ja käru. Konstruktsiooni tugevuse ja keevituskvaliteedi tagamiseks tuleb keevitusprotsessi rangelt kontrollida.

Keevisõmbluste kontrollimine: kasutage keevisõmbluste kontrollimiseks mittepurustavat katsetehnoloogiat (nagu ultraheli testimine, radiograafiline testimine), et veenduda, et seal pole pragusid ega muid defekte.

Mehaaniline töötlemine

Täppistöötlemine: Täppistöötlus teostatakse kraana põhikomponentidega, nagu rattakomplektid, laagripesad, rihmarattad jne, et tagada nende mõõtmete täpsus ja pinna kvaliteet.

Kogu masina kokkupanek

Üldmonteerimine: Eelmontaaži alusel viiakse läbi kraana üldine kokkupanek, sealhulgas kaugtala, otsatala, tõstemehhanismi, kõnnimehhanismi jne lõplik paigaldus.

Kasutuselevõtt ja testimine

Dünaamilistes tingimustes testitakse kraana töövõimet, sealhulgas tõstmise, kõndimise, juhtimise ja muude funktsioonide testimist. Kokkupandud sildkraana üldist suurust kontrollitakse, et kõik mõõtmed vastaksid projekteerimisnõuetele.

Pihustamine ja korrosioonivastane töötlus

Pinnatöötlus Rooste eemaldamine: rooste eemaldamine kraana pinnalt, levinud meetodid hõlmavad liivapritsi, peitsimist jne. Krundi pihustamine: Pihustage töödeldud pinnale korrosioonivastast krunti, et vältida metalli oksüdeerumist ja korrosiooni. Pealisvärvi pihustamine Värvipihustamine: Pihustage pealisvärvi vastavalt kliendi nõudmistele või tööstusstandarditele, et anda kraanale kaitsev ja dekoratiivne efekt. Märgistus: Pärast pihustamist märgistage kraana identifitseerimisandmed vastavalt spetsifikatsioonidele, nagu mudel, nimikoormus jne.

Tehas ja paigaldus

Pakendamine ja transport

Pakendi kaitse: pakendage kraana põhikomponendid kaitsvalt, et vältida transportimise ajal kahjustusi. Transpordikorraldus: vastavalt seadme suurusele ja transporditingimustele valige sobiv transpordiviis kraana transportimiseks kliendi asukohta.

Vastuvõtt ja kohaletoimetamine

Kliendi aktsepteerimine

Kohapealne vastuvõtt: tellija teostab kraana kohapealset vastuvõttu vastavalt lepingu nõuetele ja tehnilistele kirjeldustele, et kontrollida seadmete toimivust ja kvaliteeti.

Probleemi kõrvaldamine: kui avastatakse probleeme, peab tootja need õigeaegselt kõrvaldama, et tagada seadmete täielik vastavus kliendi nõuetele. Tarnimine ja kasutamine Kasutuskoolitus: Tootja koolitab tavaliselt kliendi operaatoreid tagamaks, et nad oskavad kraanat õigesti ja ohutult kasutada.

Kuum tags: üldkulud reisimine, Hiina üldkulude reisimise tootjad, tarnijad, tehas
