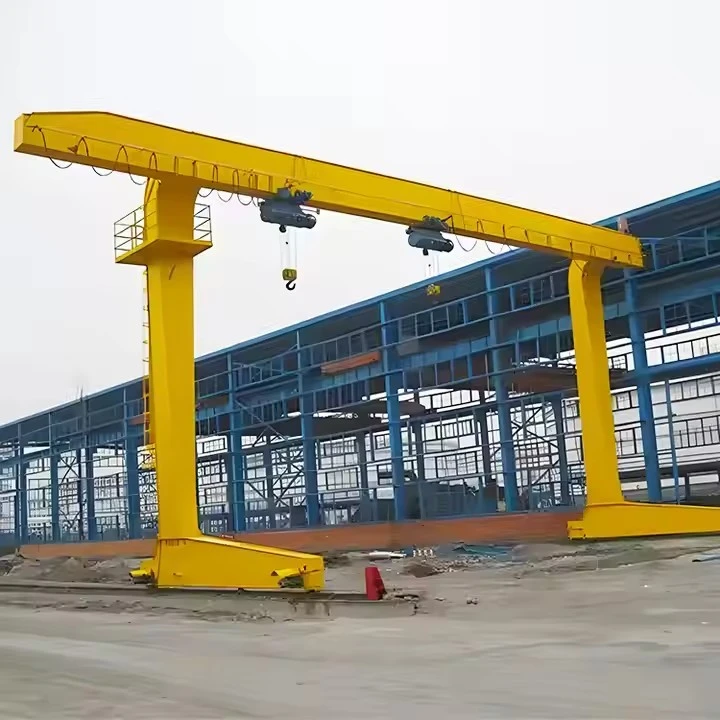

Elektriline ühe talakraana

Määratlus ja struktuur
Marmor Gantry Kraana on teatud tüüpi pukkikraana, mis on loodud raskete marmorist tahvlite või kivitöötlusettevõtete, karjääride või logistikaaedade plokkide käitlemiseks. See koosneb:

Riigiraam: tavaliselt valmistatud ülitugevast terasest, jalad, mida saab liikuvuse tagamiseks fikseerida või ratastega ratast teha.

Tõstukmehhanism: varustatud elektriliste või hüdrauliliste tõstmissüsteemidega marmorist tahvlite käitlemiseks (sageli kasutades vaakumtõsteid või troppe turvaliseks haaramiseks).

Juhtimissüsteem: hõlmab täpse käitlemise jaoks maapealseid ripatsid või kaugjuhtimispuldid.

Põhifunktsioonid
Korda maht: ulatub vahemikus 5 kuni 50+ tonni, sõltuvalt rakendusest (nt toorplokkide tõstmine vs valmis plaadi käitlemine).

SPAP & KÕRGUS: reguleeritav marmorist töötlemisliinide või salvestusraamide mahutamiseks.

Spetsialiseeritud manused: mõnel mudelil kasutatakse marmori pindade kahjustuste vältimiseks vaakumtõsteid või C-koosseid.

Stabiilsus: tugevdatud jalad ja karastusvastased süsteemid tagavad habraste marmorist tahvlite ohutu käitlemise.

Juhtumianalüüsid ja uuendused

Päritolukoht: Henan, Hiina

Garantii: 2 aastat

Kaal (kg): 60000 kg

Video väljuv inspiratsioon: kui on ette nähtud

Masinatestide aruanne: ette nähtud

Taotlus: ladud, tehas ja muu koht

Kraana tüüp: kasti tüüpi puhkekraana

Reisimiskiirus: 20m\/min

Tõstemehhanism: elektriline tõste

Juhtimismeetod: maapealne juhtimine+ kaugjuhtimispult (kohandatud)

Töökohustus: A5

Töötemperatuur: -20 ~ +40 kraad

Tööstuspinge: 380V50Hz3Phanse või muu

Värv: kohandatud

Kohandamine: aktsepteeritud

1. peaosa (sillatala)
Horisontaalne tala (id), mis toetavad käru ja tõsteseadet; võib olla ühe- või kahekordne tala.

2. toetavad jalad (puhkejalad)
Vertikaalsed konstruktsioonid, mis ühendavad tavi lõppvankrite või ratastega. Võib olla raam või kasti tüüpi.

3. lõppvankrid
Terasrattatega varustatud võimaldavad kraanal liikuda mööda kiviaias manustatud rööpaid.
4.
Liigub külgsuunas mööda tala ja sisaldab tõstemehhanismi (vints või tõstuk).

5. tõsteseade
Kohandatud kivitüübi põhjal: konks, kiviklamber, tolmuimeja või tõstetala.
6. Toiteallikate süsteem
Pakub elektrit tõstuki- ja liikumissüsteemidele. Võib olla kaablirulli, Festoon System või Busbari kaudu.

5. tõsteseade
Kohandatud kivitüübi põhjal: konks, kiviklamber, tolmuimeja või tõstetala.


6. Toiteallikate süsteem
Pakub elektrit tõstuki- ja liikumissüsteemidele. Võib olla kaablirulli, Festoon System või Busbari kaudu.

7. Juhtimissüsteem
Juhtmeta kaugjuhtimispuldi, rippkontrolli või salongi juhtimisega. Mõned süsteemid pakuvad sissetungimist või muutuvat kiirust.
8. rööpad (kui raudteelehed)
Manustatud rajad, mis juhivad vahepunkti kraanat sirgjooneliselt mööda töökohta.

.

9. Elektrikapp
Majad on juhtseadised, kaitselülitid ja muundurid elektrivoolu ja kraana loogika haldamiseks.
10. Ohutusseadmed
Sisaldab limiidilülitid, ülekoormuse kaitse, hädaolukorra peatus ja kokkupõrkevastased andurid.

11. valgustussüsteem
Valikuline operatsioonide jaoks hämaras või öötundidel.
12. Vihmakate \/ ilmastikukaitse
Kaitseb elektri- ja heiskamissüsteeme välistingimustes kasutamiseks.

Visand

Peamine tehniline

Raske koormuse käitlemine
Lihtsalt tõstab kiviplokid ja tahvlid, mis kaaluvad mitut tonni-jalga turvalisemat ja tõhusamat kui manuaalset või kahveltõstukit.
Kõrge täpsus
Võimaldab habraste, kallite materjalide täpset tõstmist, pöörlemist ja paigutamist ilma pragude või kahjustuste tekitamata.
Hoovi optimeerimine
Hõlmab suuri tööruume, ilma et oleks vaja hoonekonstruktsiooni, mis on täiuslik marmorist ladustamiseks ja laadimiskohtadeks.
Kohandatavad tõstmisriistad
Võib varustada kiviklambrite, vaakumtõstjate või tõstetaladega, et need sobiksid erinevate kivikujude ja pindadega.
Mitmekülgne konfiguratsioon
Saadaval ühe tala, kahekordse tala, poolnäie või raudteelehega vormingutes, mis sobivad saidi suuruse ja eelarvega.
Kulutõhus materjalivool
Vähendab materiaalseid jäätmeid, kahjustusi ja tööjõu tööjõu parandamist ja vähendavaid kulusid.
Vastupidav ja ilmastikukindel
Valmistatud tugevast terasest, valikuliste vihmakattega ja korrosioonikaitsega pikaajaliseks kasutamiseks.
Lihtne tegutseda
Kaugjuhtimispuldi või rippsüsteemid võimaldavad ohutut, lihtsat, ühe inimese tööt.

Marmorist ja graniidist hoovid
Suurte kiviklotside või tahvlite mahalaadimine, virnastamine ja korraldamine.
Kivide lõikamise töötoad
Platside positsioneerimine lõikamiseks, poleerimiseks või profileerimismasinateks.
Sadamaterminalid ja logistika
Laadimine\/mahalaadimine lõigatud või toore kiviga.
Tahvliladudes
Õhukeste tahvlite tõstmine ja hoidmine vertikaalselt klambrite või vaakumi tõstjatega.
Ehituskohad
Marmorist elementide nagu treppide, fassaatide või põrandapaneelide tõstmine ja paigaldamine.
Karjäärid (lamedate hoovidega)
Karjääris või transpordipiirkondades töötlemata plokkide liikumine.

1. nõude analüüs ja tehniline kujundamine
Kliendi konsultatsioon: mõistke kliendi konkreetseid vajadusi (kandevõime, ulatus, tõstekõrgus, töökeskkond, juhtimissüsteem, turvafunktsioonid).
Saidi hindamine: hinnake paigalduskohta, keskkonnatingimusi ja kõiki erilisi piiranguid.
Inseneridisain:
Töötage välja tala, lõppvankrite, käru, tõstukite ja elektrisüsteemide üksikasjalikud 3D CAD -joonised ja struktuuriarvutused.
Kohandage komponente, nagu mootorid, pidurid, juhtpaneelid ja ohutusseadmed projekti spetsifikatsioonide põhjal.
Veenduge vastavus rahvusvahelistele standarditele (ISO, FEM, CMAA jne).
2. Materiaalsed hanked
Terasstruktuuri materjalid: Allika kvaliteetsed teraseplaadid, talad ja profiilid (Q235B\/Q355B või samaväärne) tala ja raami jaoks.
Elektrilised ja mehaanilised komponendid: ostumootorid, käigukastid, pidurid, tõstukid, juhtpaneelid, limiitlülitid, kaablid ja muud kinnitatud tarnijate elektrilised komponendid.
Spetsiaalsed kaubad: tellige täiendavaid kohandatud osi (nt plahvatuskindlad mootorid, roostevabast terasest komponendid või vajadusel söövitavad viimistlused).
3. terasest konstruktsiooni valmistamine
Lõikamine: teraseplaatide ja profiilide töötlemiseks kasutage CNC lõikamismasinaid või laserlõikureid vastavalt disaini spetsifikatsioonidele.
Kallus: tehke kaldus masinate abil keevitamiseks serva ettevalmistamine.
Keevitamine:
Keevitage põhikaitse, lõppvankrid ja muud konstruktsioonikomponendid vastavalt sertifitseeritud keevitusprotseduuridele.
Viige läbi keevisõmbluse ülevaatus (vajadusel visuaalne kontroll, ultraheli või röntgenikiirguse testimine).
Sirgendamine: kasutage hüdraulilisi pressisid, et tagada tala ja raam sirged ja mõõtmete täpsed.
Töötlemine: masina võtmeühenduse punktid (nt ratta alused, käru rööpad) täpseks kokkupanemiseks.
4. pinna töötlemine
Liivapritsimine\/löök: eemaldage rooste, skaala ja pinna lisandid terasest konstruktsioonist, et saavutada SA2,5 või parem pinnakvaliteet.
Maal\/kattekiht:
Kandke keskkonnatöötingimustel põhinev praimer ja viimistlusmantlid (nt välistingimustes asuvate merekvaliteediga värv).
Valikuline: sõltuvalt kliendi nõuetest kandke korrosioonivastaseid, antistaatilisi või plahvatuskindel katteid.
5. Komponentide kokkupanek
HOIST & TROLLEY ASSOGEM:
Pange kokku elektriline tõste- ja kärusüsteem, sealhulgas mootorid, käigu reduktorid, traatköied või ketid ning konksuplokid.
Installi eelnemislülitid, pidurid ja kaablirullid.
Lõppveo kokkupanek:
Paigaldage rändrattad, laagrid, puhvrid ja sõidab lõppvankritele.
Elektrijuhtmestik:
Traadieelsed võtmekomponendid (nt tõstukmootor, käru mootor) vastavalt elektripaigutusele.
Paigaldage juhtimissüsteemid, toiteallika kaablid, Festoon Systems või kaabelkandurid.
6.
Eelnege tehases, et tagada tala, lõppvankrid, tõstuk, käru ja elektrisüsteem, et tagada õige sobivus ja joondamine.
Kriitiliste mõõtmete (nt span, teljevahe ja diagonaalsete mõõtmiste) kontrollimise kontrollimine.
7. Tehase testimine (tarnimiseelne kontroll)
Mehaaniline testimine: sujuva ja usaldusväärse toimimise kontrollimiseks tehke tõste-, kärureisi- ja kraanareisisüsteemidel mitte- ja osalise koormuse testid.
Elektriline testimine: kontrollige mootorite, juhtpaneelide, piirlülitite, häirete ja turvaseadmete nõuetekohast toimimist.
Ohutuskontroll:
Ülekoormuse kaitse testimine.
Erakorralise peatuse ja pidurisüsteemi kontrollimine.
Kontrollige heli ja valguse alarmide õiget funktsiooni.
Märkus. Klient saab korraldada kolmanda osapoole kontrolli.
8
Lahutavad transpordiks peamised komponendid (tala, käru, tõstuk, lõppvankrid).
Kaitske kõiki pindu korrosioonivastase õli või kaitsemähistega.
Tundlike komponentide, näiteks mootorite, juhtimissüsteemide ja elektriliste osade jaoks kasutage tugevdatud puidust kaste või terasraame.
9. kohaletoimetamine ja logistika
Korraldage transporti (veoauto, raudtee või mere kaudu) kliendi saidile.
Esitage koos saadetisega üksikasjalikud paigaldusjuhendid, elektriskeemid ja tööjuhendid.

Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmehaldusplatvormi ja paigaldanud 310 käitlemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani lõppu on rohkem kui 500 komplekti (komplektid) ja seadmete võrgustiku määr ulatub 95%-ni. 32 keevitusliini on kasutusele võetud, 50 -le on plaanitud paigaldada ja kogu tootesarja automatiseerimise määr on jõudnud 85%-ni.
