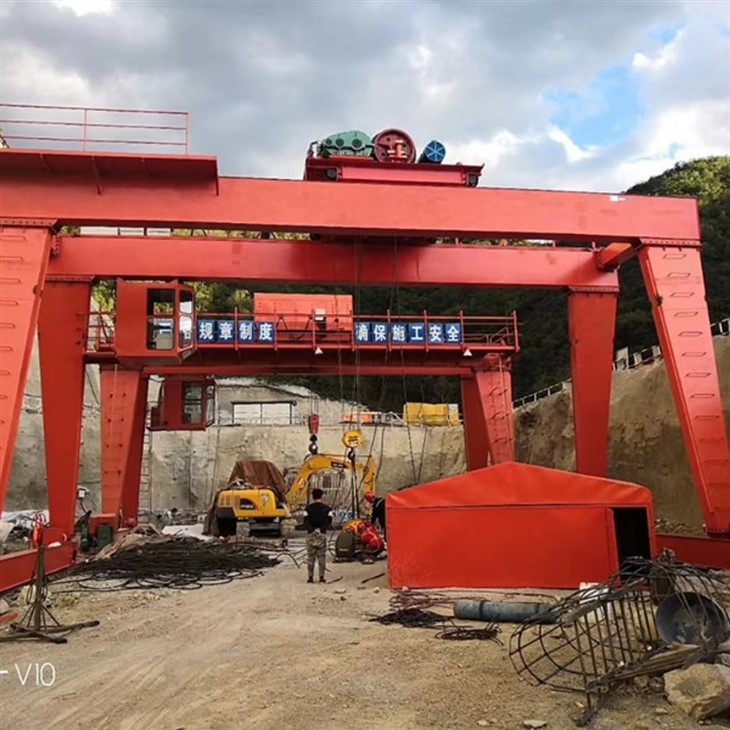

Kahetalaga pukk-kraana sillaehituseks





A kahe talaga pukk-kraanasillaehituseks on suur ja raske{0}}tõstemasin, mis on loodud massiivsete sillakomponentide (nt talad, segmendid ja betoontalad) monteerimiseks, paigutamiseks ja transportimiseks. See töötab rööbastel või fikseeritud rööbasteedel, pakkudes suurt tõstevõimet, stabiilset konstruktsiooni ja täpset koormuse juhtimist -, mis on keerukate sillaehitusprojektide-vajalik.

---

Peamised komponendid

Topeltpõhitalad

Kaks paralleelset tala pakuvad tugevat konstruktsioonilist tuge ja suurt jäikust.

Tagab suurte ja ebaühtlaste koormuste stabiilse tõstmise silla monteerimisel.

Käru ja tõstemehhanism

Horisontaalseks liikumiseks paigaldatud taladele.

Varustatud võimsa vintsi, mootori ja trossisüsteemiga sillasegmentide vertikaalseks tõstmiseks.

Lõppkärud ja sõidumehhanism

Asub põhitalade mõlemas otsas, toetades kraana liikumist mööda rööpaid.

Seda juhivad elektrimootorid, millel on sujuv käivitus- ja pidurdussüsteem täpseks positsioneerimiseks.

Jalad ja maapealsed

Tugevad teraskonstruktsioonid, mis ühendavad põhitalasid maapinnaga.

Mõeldud suurepärase stabiilsuse ja{0}}koormuse kandevõime tagamiseks ebatasasel maastikul.

Elektrisüsteem ja juhtimiskabiin

Tsentraliseeritud juhtimine tagab sünkroniseeritud tõstmise ja liikumise.

Sisaldab muutuva sagedusega ajamid (VFD), ülekoormuskaitset ja turvablokeeringuid.

Ohutusseadmed

Sisaldab piirlüliteid,{0}}kokkupõrkevastaseid süsteeme, hädaseiskajaid ja tuulekindlaid-seadmeid välissillatöödeks.

---

Eelised

Kõrge tõstevõime– Võimaldab tõsta 30 kuni 400 tonni või rohkem, rahuldades suurte sillasegmentide vajadusi.

Stabiilne ja täpne töö– Topelttala konstruktsioon minimeerib tõstmise ajal läbipainde ja vibratsiooni.

Kohandatav ulatus ja kõrgus– Reguleeritav, et see sobiks erineva laiuse ja tingimustega sillaehitusobjektidele.

Tõhus ehitusprotsess– Kiirendab sillatalade kokkupanekut ja paigaldamist, vähendades tööjõukulusid.

Vastupidav ja{0}}ilmastikukindel– Valmistatud ülitugevast{0}}terasest ja korrosioonikindlast-materjalist, mis sobivad kasutamiseks välitingimustes.

Ohutus ja töökindlus– Täiustatud juhtimis- ja seiresüsteemid tagavad ohutu tõstetoimingu rasketes ehitustingimustes.

---

Rakendused

Sillatala püstitamine– Betoonist või terasest monteeritavate talade tõstmine ja positsioneerimine.

Segmentsildade ehitus– Monteeritavate silla segmentide käsitsemine ja kokkupanek.

Infrastruktuuriprojektid– Kasutatakse maanteede, raudteede ja jõgede{0}}ületamise sildade ehitamisel.

Rasked ehitustööd– Suurte terasraamide ja komponentide paigaldamise toetamine ehitusobjektidel.



Nimetatud laadimisvõimsus: 5 tonni, 10 tonni, 100 tonni, kohandatud, 16/3,2 tonni, 20/5 tonni, 32/5 tonni, 50/10 tonni

Max Tõstekõrgus: 40m, kohandatud

Laius: 35 m või klientide nõudmised

Garantii: 1 aasta

Kaal (KG): 20000 kg

Põhikomponendid: PLC, mootor, laager, käigukast, mootor, surveanum, käik, pump

Juhtimisviis: kabiin, juhtmevaba kaugjuhtimispult või kohandatud







1. Peamised talad (topelttalad)

Kaks tugevat kast-- või sõrestik--tüüpi kandetala moodustavad esmase kandekonstruktsiooni-.

Mõeldud raskete sillasegmentide toetamiseks ja stabiilsuse tagamiseks tõstmise ja liikumise ajal.

Valmistatud ülitugevatest{0}}terasplaatidest, keevitatud, et tagada maksimaalne jäikus ja minimaalne läbipaine.

1. Tööstusliku pukk-kraana põhitala on horisontaalne tala, mis ulatub kahe paralleelse rööbastee või rööpa vahel. See on tavaliselt valmistatud terasest ja toimib kraana peamise konstruktsioonikomponendina, pakkudes tuge tõstemehhanismile, kärule ja koormale.



2.Kaugtuli on konstrueeritud vastu pidama raskusele ja jõududele, mis tekivad kraana töö käigus, sealhulgas raskete koormate tõstmisel, teisaldamisel ja langetamisel. Samuti vastutab see kraana stabiilsuse ja tasakaalu säilitamise eest töötamise ajal.



3.Kaugtuli võib olenevalt rakenduse spetsiifilistest vajadustest olla kas fikseeritud või reguleeritav. Fikseeritud talad on seatud kindlale kõrgusele ja neid ei saa reguleerida, samas kui reguleeritavaid talasid saab tõsta või langetada, et need vastaksid erinevatele koormakõrgustele ja liikumisruumi nõuetele.



4. Üldiselt on kaugtala tööstusliku pukk-kraana kriitiline komponent, mis tagab vajaliku tugevuse ja stabiilsuse raskete koormate ohutuks ja tõhusaks käsitlemiseks.



.



Käru ja tõstemehhanism

Paigaldatud topelttalade ülaosale.

Sisaldab atõstemootor, reduktor käigukast, trumm, tross, jakonksuplokk.

Tagab vertikaalse tõste ja horisontaalse käru liikumise, et koormat täpselt positsioneerida.

Tööstusliku pukk-kraana tõstesüsteem vastutab raskete koormate tõstmise, langetamise ja transportimise eest. Tavaliselt koosneb see mitmest komponendist, mis töötavad koos, et tagada usaldusväärne ja tõhus tõstemehhanism.

Tõstesüsteemi peamised komponendid on järgmised: Tõste mootor: Tõste mootor on tõstesüsteemi toiteallikas. See genereerib koorma tõstmiseks ja langetamiseks vajaliku pöördemomendi. Mootori võimsuse määrab kraana tõstevõime ja töötsükkel.

Tõsturumli(d) või veoratta koost: tõstutrumli või veoratta koost on ühendatud tõstuki mootoriga reduktori käigukasti kaudu. Kui mootor pöörleb, pöörab see trumlit või liigutab veorattaid, mis omakorda tõstab või langetab terastrosse või kette.

3. Kokkuvõttes on tööstusliku pukk-kraana tõstesüsteem keeruline, kuid oluline komponent, mis võimaldab kraanal täita oma põhifunktsiooni: tõsta ja teisaldada raskeid veoseid ohutult ja tõhusalt.





3. Otsakärud (otsatalad)

Ühendage põhitalad ja toetage kogu kraana konstruktsioon mõlemalt poolt.

Varustatudreisirattadjasõidumootoridsujuvaks liikumiseks mööda rööpaid.

Mõeldud suure kandevõime ja täpse joondamise jaoks.

1. Tööstusliku pukk-kraana otsakelk on kriitiline komponent, mis ühendab kraanat raja tala või rööpaga, millel see liigub.

2. Siin on otsakelgu peamised omadused ja funktsioonid.

Struktuur ja funktsionaalsus

Rullid või rattad: otsakelgul on tavaliselt mitu rulli või ratast, mis sõidavad mööda raja tala või rööpa ülaosa. Need on loodud hõõrdumise minimeerimiseks ja kraana sujuvaks liikumiseks.

Laagrid ja teljed: raskuse ja liikumise toetamiseks on rullid või rattad paigaldatud laagritega telgedele, mis tagavad nende vaba pöörlemise ilma liigse kulumiseta.

Lukustusmehhanism: Mõned otsakelgud võivad sisaldada lukustusmehhanisme, mis kinnitavad kraana fikseeritud asendisse, kui seda ei kasutata või hoolduse ajal.

Reguleerimismehhanismid: joonduse peenhäälestamiseks- ja tagamaks, et kraana liigub mööda raja tala otse ilma kõrvalekaldeta, võib olla reguleerimismehhanisme.

3. Otsakelk on pukk-kraana stabiilse ja usaldusväärse töö jaoks ülioluline. See tagab, et kraana saab sujuvalt ja tõhusalt liikuda mööda raja tala, täites oma tõste- ja transpordifunktsioone täpselt. Otsakelgu nõuetekohane hooldus ja ülevaatus on üliolulised, et vältida probleeme, mis võivad mõjutada kraana jõudlust või põhjustada ohutusriske.

4. Kraana liikumismehhanism

Koosneb mootoritest, käigukastidest, ühendusvõllidest ja ratastest.

Võimaldab kogu pukk-kraana pikisuunalist liikumist piki silla telge.

Varustatudmuutuva sagedusega ajamid (VFD)sujuvaks käivitamiseks ja seiskamiseks.

1. Tööstusliku pukk-kraana kraana liikumismehhanism vastutab kraana horisontaalse liigutamise eest mööda raja talasid või rööpaid. See mehhanism võimaldab kraanal transportida koormaid suuremal alal, muutes selle väga kasulikuks ladudes, laevatehastes ja muudes tööstuskeskkondades, kus raskeid esemeid tuleb laiaulatuslikult teisaldada.

2. Siin on kraana liikumismehhanismi põhikomponendid ja omadused:

Rännakumehhanismi komponendid

Ajamiüksused (veoüksused): need on tavaliselt elektrimootorid, mis annavad kraana liigutamiseks võimsust. Ajamiüksuste arv võib varieeruda sõltuvalt kraana suurusest ja võimsusest; mõnel kraanal võib koormuse jaotamiseks mõlemal küljel olla mitu mootorit.

Käigukastid: Käigukaste kasutatakse mootori suure kiiruse vähendamiseks madalamale, kraana liikumiseks sobivale kiirusele. Need suurendavad ka pöördemomenti, mis on vajalik kraana ja selle koormuse liigutamiseks.

Rattad või rullikud: suured rattad või rullikud on paigaldatud telgedele ja neid juhib mootor läbi käigukasti. Need rattad või rullikud sõidavad mööda raja talade või rööbaste ülaosa ja on stabiilse liikumise jaoks üliolulised.

3. Liikuv mehhanism on tööstusliku pukk-kraana üks kriitilisemaid komponente, kuna see määrab kraana liikuvuse ja tööulatuse. Nõuetekohane hooldus ja regulaarsed kontrollid on üliolulised, et tagada liikumismehhanismi tõrgeteta ja ohutu töö. Kõik selle mehhanismiga seotud probleemid võivad oluliselt mõjutada kraana jõudlust ja ohutust, mistõttu on ülioluline probleemide kiire lahendamine.



5. Kraana liikumismehhanism

Koosneb mootoritest, käigukastidest, ühendusvõllidest ja ratastest.

Võimaldab kogu pukk-kraana pikisuunalist liikumist piki silla telge.

Varustatudmuutuva sagedusega ajamid (VFD)sujuvaks käivitamiseks ja seiskamiseks.

1. Tööstusliku pukk-kraana käru liikumismehhanism vastutab tõstuki või tõstemehhanismi horisontaalse liigutamise eest piki kraana peamist tala või pukk. See võimaldab kraanal paigutada koorma täpselt ristisuunas.

2. Käru liikumismehhanism koosneb mitmest põhikomponendist:

Käru liikumismehhanismi komponendid

Ajamiüksus: tavaliselt elektrimootor, ajam annab jõu käru liigutamiseks. Mootori suurus ja võimsus sõltuvad kraana tõstevõimest ja käru vajalikust kiirusest.

Käigukast: Käigukast vähendab mootori suure väljundi kiirust käru liikumiseks sobivale madalamale kiirusele. See suurendab ka pöördemomenti, mis on vajalik tõstemehhanismi ja mis tahes kinnitatud koormuse liigutamiseks.

Rattad või rullikud: käru sõidab ratastel või rullikutel, mis on paigaldatud telgedele. Need rattad või rullikud liiguvad mööda kaugtule äärikuid või roomikuid, võimaldades kärul edasi-tagasi liikuda.

Pidurisüsteem: kärusse on integreeritud pidurisüsteem, mis kontrollib selle liikumist ja hoiab seda vajaduse korral paigal. See võib olla mehaaniline pidur, elektromehaaniline pidur või dünaamiline pidurisüsteem.

3. Käru liikumismehhanism on koorma täpseks positsioneerimiseks ristisuunas ülioluline. See võimaldab kraanal paigutada koormaid täpselt erinevatesse kohtadesse kogu pukkide pikkuses. Korralik hooldus ja regulaarsed kontrollid on hädavajalikud, et tagada käru mehhanismi tõrgeteta ja ohutu töö. Kõik selle mehhanismiga seotud probleemid võivad oluliselt mõjutada kraana töötõhusust ja -ohutust, mistõttu on ülioluline probleemide kiire lahendamine.



6.Kraana ratas

1. Tööstusliku pukk-kraana kraanaratas on kriitiline komponent, mis võimaldab kraanal liikuda mööda raja talasid või rööpaid. Need rattad on loodud kandma kraana kaalu, selle koormust ja töö käigus tekkivaid täiendavaid dünaamilisi jõude.

2. Siin on kraanarataste peamised omadused ja funktsioonid:

Kraanarataste omadused

Materjal: kraanarattad on tavaliselt valmistatud ülitugevast{0}}materjalidest, nagu teras või malm, et tagada nende vastupidavus tõstetöödega kaasnevatele rasketele koormustele ja pingetele.

Suurus ja konfiguratsioon: rataste suurus varieerub sõltuvalt kraana võimsusest ja konstruktsioonist. Raskemate kraanade puhul võivad need olla suuremad, et koormust ühtlasemalt jaotada. Rataste arv telje kohta ja telgede arv kraana kohta võib samuti varieeruda olenevalt konstruktsiooninõuetest.

3. Kraanarattad mängivad tööstuslike pukk-kraanade liikuvuses ja stabiilsuses üliolulist rolli. Nad vastutavad kraana raskuse ja selle koormuse ülekandmise eest raja taladele või rööbastele, võimaldades samal ajal sujuvat liikumist. Kraana liikumise vastupidavus ja efektiivsus sõltuvad suuresti nende rataste kvaliteedist ja seisukorrast.

4. Kraanarataste nõuetekohane hooldus, sealhulgas regulaarne kontroll ja kulunud komponentide õigeaegne asendamine, on kraana ohutu ja usaldusväärse töö tagamiseks ülioluline. Rattahoolduse hooletussejätmine võib põhjustada seisakuid, vähendada tõhusust ja potentsiaalseid ohutusriske.



7. Kraana konks

1.Tööstusliku pukk-kraana kraanakonks on kriitiline komponent, mis võimaldab kraanal tõsta ja teisaldada erinevaid koormusi. Konks on kontaktpunkt kraana tõstemehhanismi ja koorma vahel, muutes selle ohutuks ja tõhusaks tööks ülioluliseks liideseks.

2. Siin on kraanakonksude peamised omadused ja funktsioonid.

Kraanakonksude omadused

Materjal: kraanakonksud on tavaliselt valmistatud ülitugevast{0}}terasest või legeerterasest, et tagada nende vastupidavus tõstetöödega kaasnevatele rasketele koormustele. Materjal on valitud selle vastupidavuse ja kulumiskindluse järgi

Disain: konksu konstruktsioon sisaldab ülaosas ava, kus see kinnitub tõstetrossi, keti või muu tõsteseadme külge. Konksu alumisel osal on kumer kuju, mis võimaldab sellel kindlalt haarduda koorma tõstepunktidega.

Turvariiv: Paljud konksud on varustatud turvariivi või lukustusmehhanismiga, et vältida koorma juhuslikku mahalibisemist. Koorma vabastamiseks soovitud kohas tuleb see riiv käsitsi avada.

Koormusmäärad: iga konks on ette nähtud konkreetsete maksimaalsete koormuste jaoks ning ohutuse ja eeskirjade järgimise tagamiseks on oluline kasutada konkse, mis on määratud ettenähtud koormustele.



Mootor

Tööstusliku pukk-kraana mootor on kriitilise tähtsusega komponent, mis tagab koormate tõstmiseks ja teisaldamiseks vajaliku võimsuse. Pukk-kraanade mootorid on tavaliselt elektrilised ja nende funktsioonide alusel võib neid jagada kahte põhitüüpi: tõstemootor ja liikuv (või liikuv) mootor.

Tõstemootor vastutab koormaga haarduva konksu või haaratsi tõstmise ja langetamise eest. Selle mootori peamine ülesanne on juhtida kraana laadimismehhanismi vertikaalset liikumist.

Kraanamootorid on tööstuslike pukk-kraanade jõuallikas, mis pakuvad nii tõstmiseks kui ka teisaldamiseks vajalikku energiat. Kraana jõudlus, töökindlus ja ohutus sõltuvad suuresti mootorite tõhususest ja vastupidavusest. Nende mootorite õige valik, hooldus ja regulaarne ülevaatus on kraana tõrgeteta ja ohutu töö tagamiseks üliolulised. Kõik mootoritega seotud probleemid võivad põhjustada töö ebaefektiivsust, pikenenud seisakuid ja võimalikke ohutusriske, mistõttu on mootoriprobleemidele kiire tähelepanu pööramine hädavajalik.

.

Heli- ja valgustussignalisatsioon ja piirlüliti

1. Tööstuslikud pukk-kraanad on varustatud heli- ja valgushäiresüsteemi ning piirlülititega, et suurendada ohutust ja töö efektiivsust. Need komponendid mängivad olulist rolli õnnetuste ärahoidmisel ja kraana töötamise tagamisel ettenähtud parameetrite piires.

2. Heli- ja valgushäiresüsteem

Heli- ja valgussignalisatsioonisüsteem on mõeldud kraana läheduses viibivate töötajate hoiatamiseks selle tööolekust. See süsteem on eriti oluline keskkondades, kus kraana töötab töötajate vahetus läheduses või kus nähtavus on piiratud.

3. Piirlülitid

Piirlülitid on elektroonilised seadmed, mis on tööstuslike pukk-kraanade kriitilised turvaelemendid. Need tuvastavad kraana või selle komponentide asukoha ja katkestavad voolu, kui kraana jõuab oma tööpiirini, vältides võimalikke õnnetusi ja kahjustusi.

4. Nii heli- kui valgushäiresüsteem ja piirlülitid on tööstuslike pukk-kraanade ohutu käitamise lahutamatud osad. Alarmsüsteem tagab, et töötajad on teadlikud kraana liikumisest ja tööolekust, vähendades kokkupõrgete või muude ohtude ohtu. Piirlülitid seevastu automatiseerivad ohutust, takistades füüsiliselt kraanal töötamast väljaspool selle projekteerimispiire. Üheskoos aitavad need süsteemid kaasa turvalisema töökoha loomisele ja kaitsevad nii kraanaseadmeid kui ka selle ümber töötavat personali. Nende süsteemide nõuetekohane hooldus ja regulaarne testimine on nende usaldusväärse ja tõhusa toimimise tagamiseks hädavajalikud.

10. Ohutusseadmed

Ülekoormuskaitse seadmed

Ülekoormuskaitseseadmed on loodud selleks, et takistada kraana töötamist üle selle ohutu töökoormuse piiri. Need seadmed jälgivad tõstetavat koormat ja saadavad hoiatuse või lülitavad kraana välja, kui koorem ületab määratud piiri. See on ülioluline kraana konstruktsioonikahjustuste ärahoidmiseks ja ülekoormusest tingitud õnnetuste vältimiseks.

Piirlülitid

Nagu varem mainitud, peatavad piirlülitid automaatselt kraana, kui see läheneb oma sõiduulatuse lõpule või kui mõni selle komponent jõuab oma tööpiirini. Need lülitid on olulised vältimaks kraana füüsiliste piiride ületamist, mis võib põhjustada konstruktsiooni kahjustamist või kokkupõrget takistustega.

Kokkupõrkevastased seadmed

Kokkupõrkevastased seadmed{0}} on eriti olulised keskkondades, kus mitu kraanat töötab vahetus läheduses või kus on suur maapealne liiklus. Need seadmed kasutavad andureid, kaameraid või muid tehnoloogiaid, et tuvastada kraana teel olevate muude objektide olemasolu ja kas hoiatada operaatorit või peatada kokkupõrke vältimiseks automaatselt kraana liikumine.

Hädaseiskamisnupud

Hädaseiskamisnupud on käsitsi juhitavad juhtseadised, mis võimaldavad kraana operaatoril või mis tahes volitatud personalil hädaolukorras kõik kraanatoimingud koheselt peatada. Need nupud on strateegiliselt paigutatud operaatori käeulatusse ning on sageli punased ja hästi nähtavad.

Pidurisüsteemid

Tööstuslike pukk-kraanade pidurisüsteemid on kavandatud hoidma koormat kindlalt paigal, kui see ei liigu, ja pakkuma kontrollitud peatumist töötamise ajal. Need pidurid võivad olla mehaanilised, elektrilised või mõlema kombinatsioon ning need on kriitilise tähtsusega, et vältida ootamatuid koormuse liikumisi, mis võivad põhjustada õnnetusi.

Tasemeindikaatorid

Tasataseme indikaatoreid kasutatakse selleks, et kraana oleks töötamise ajal loodis, eriti täpsete või õrnade koormate tõstmisel. Ebaühtlane tõstmine võib põhjustada koorma nihkumist, mis võib viia juhitavuse kaotamiseni ja õnnetusteni. Need indikaatorid aitavad operaatoritel kraana tasakaalu ja stabiilsust säilitada.

Ohutu töökoormuse indikaatorid

Ohutu töökoormuse indikaatorid tähistavad selgelt kraana maksimaalset ohutut kandevõimet. See teave on operaatoritele ülioluline tagamaks, et kraana ei oleks ülekoormatud ja et see töötab vastavalt oma konstruktsiooninõuetele.



11.Juhtrežiim

1. Käsitsi juhtimine

Otsene sekkumine: Kraanaoperaator juhib käsirataste, hoobade või surunuppude abil otse kraana tõste- ja liikumisliigutusi. See režiim nõuab vilunud operaatoreid, kes suudavad liigutusi käsitsi sünkroonida, et saavutada koorma soovitud asend.

Lihtsad mehhanismid: käsitsi juhtimissüsteemid on üldiselt lihtsama konstruktsiooniga ja võivad olla vähem altid keerukatele riketele.

Piiratud täpsus: kraana liigutuste täpsus on piiratud operaatori oskuste ja kogemustega.

2. Pool-automaatne juhtimine

Abiga töötamine: kraanaoperaator kasutab kraana juhtimiseks juhtseadmeid, nagu juhtkangid või mõlalülitid, kuid süsteem sisaldab automatiseeritud funktsioone, mis aitavad kiirust ja sünkroonimist juhtida.

Täiustatud ohutus: pool{0}}automaatsed süsteemid sisaldavad sageli turvafunktsioone, nagu automaatsed peatumised koormuspiirangute või sõidupiirangute juures.

Suurem tõhusus: need süsteemid võivad parandada töötõhusust, vähendades vajadust kõrgelt kvalifitseeritud operaatorite järele.

3. Täisautomaatne juhtimine

Programmeeritav loogikakontroller (PLC): kraana toiminguid juhib PLC, mida saab programmeerida automaatselt sooritama teatud toimingute jadasid.

Täpne juhtimine: täisautomaatsed süsteemid pakuvad täpset juhtimist kraana liikumise üle, võimaldades keerulisi manöövreid järjepidevalt sooritada.

Vähendatud inimlikud vead: automatiseeritud süsteemid vähendavad inimlike vigade võimalust, suurendades ohutust ja töökindlust.

Kaugjuhtimine: mõnel juhul saab täisautomaatseid kraanasid kaugjuhtimisega juhtida, eemaldades operaatori potentsiaalselt ohtlikust keskkonnast.

4. Raadiojuhtimine

Juhtmeta töö: kraanaoperaator kasutab kraana juhtimiseks eemalt raadiosaatjaid, mis võib olla eriti kasulik keskkondades, kus visuaalne kontakt kraanaga on piiratud.

Suurem paindlikkus: raadiojuhtimine võimaldab operaatoritel tööalal vabalt liikuda, säilitades samal ajal kontrolli kraana üle.

Ohutuskaalutlused: Kraana häirete või volitamata käitamise vältimiseks peavad olema paigas nõuetekohane sageduse juhtimine ja turvameetmed.

5. Arvuti juhtimine

Täiustatud süsteemid: mõned pukk-kraanad võivad operatsioonide optimeerimiseks kasutada arvutisüsteeme, mis integreerivad täiustatud funktsioone, nagu masinnägemine, tehisintellekt ja andmeanalüüs.

Andmete kogumine: arvuti{0}}juhitavad kraanad võivad koguda tööandmeid, mida saab kasutada hoolduse planeerimiseks ja töö optimeerimiseks.

Liidese valikud: operaatorid saavad kraanaga suhelda puuteekraanide või muude täiustatud liideste kaudu, pakkudes üksikasjalikku tagasisidet ja juhtimisvõimalusi.



12.Sketš









Kahetalaga pukk-kraana eelised sillaehituses

Kõrge tõstevõime

Võimaldab tõsta üliraskeid sillakomponente, nagu monteeritavad betoontalad, terastalad ja segmendid.

Tüüpiline tõstevõime on vahemikus30 tonni kuni üle 400 tonni, mis vastab suuremahuliste sillaprojektide-vajadustele.

Suurepärane struktuurne tugevus

Thetopelttala disaintagab suurema jäikuse ja tugevuse võrreldes ühe tala kraanadega.

Tagab ohutu ja stabiilse tõstmise minimaalse läbipainega isegi maksimaalse koormuse korral.

Lai tööulatus

Suur ulatus ja tõstekõrgus muudavad selle sobivakslaiade tööaladega sildade ehitusplatsid.

Pakub paindlikkust pikkade või liiga suurte sillakomponentide käsitsemiseks.

Sujuv ja täpne töö

Varustatudmuutuva sagedusega ajamid (VFD-d)sujuvaks kiirendamiseks ja aeglustamiseks.

Võimaldabtäpne positsioneerimineraskete segmentide eemaldamine silla püstitamise ja joondamise ajal.

Tugev kohanemisvõime karmide keskkondadega

Ehitatud koosilmastiku{0}}kindlad materjalidjakorrosioonivastased-katted, ideaalne välitingimustes ehitusplatsidel.

Võib töökindlalt töötada tugeva tuule, tolmu või temperatuurikõikumiste korral.

Parem Tõhusus

Võimaldab sillatalade kiiret tõstmist, liigutamist ja paigutamist.

Vähendab käsitsitööd ja lühendab ehitustsükleid, parandades projekti tootlikkust.

Ohutus ja töökindlus

Integreeritudohutuskaitsesüsteemid, sealhulgas ülekoormuse piirajad, hädapidurid ja{0}}kokkupõrkevastased seadmed.

Stabiilne töö minimeerib õnnetuste riski raske tõstmise ajal.

Kohandatav disain

Saab kohandadakonkreetsed sillaehituse vajadused, nagu ulatuse pikkus, tõstekiirus, kõrgus ja juhtimistüüp.

Valikulised konfiguratsioonid hõlmavadkonsool otsad, kahe käru süsteemid, võisünkroniseeritud tõste juhtiminesuurte segmentide jaoks.

Lihtne hooldus ja pikk kasutusiga

Disainitud koosmodulaarsed komponendidkontrolli ja hoolduse hõlbustamiseks.

Kvaliteetsed{0}}elektrilised ja mehaanilised süsteemid tagavad usaldusväärse jõudluse ja pikema eluea.

Paindlikud juhtimisvalikud

Saadaval kooskabiini juhtimine, ripatsi juhtimine, võijuhtmevaba kaugjuhtimispultohutuks ja mugavaks tööks.





Kahetalaga pukk-kraana rakendused sillaehituses

Sillatala püstitamine

harjunudtõstmine, transportimine ja asendsuured monteeritavad betoonist või terasest sillatalad muulidele.

Tagab täpse joonduse ja kindla paigutuse silla kokkupaneku ajal.

Segmentsildade ehitus

Ideaalne jaoksmonteeritavate silla segmentide tõstminetasakaalustatud konsool- või ulatusega-läbi-ulatusliku ehitusmeetodi.

Tagab stabiilse käsitsemise ja segmentide täpse ühendamise keeruliste sillakonstruktsioonide jaoks.

Maantee- ja raudteesildade projektid

Tavaliselt rakendatakse aastalkiirtee, raudtee, jametroosilla ehitus.

Võimaldab käsitleda pikki vahesid ja raskeid talasid laiades vahedes või jõeületuskohtades.

Eeltöödeldud õueoperatsioonid

Kasutatud aastalmonteeritavad betoonitehased või montaažiplatsidsillakomponentide teisaldamiseks ja laadimiseks.

Toetab materjali käitlemist tootmisest ladustamiseni ja transportimiseni.

Teraskonstruktsioonide paigaldamine

Tõhus jaoksterasfermide, talade ja paneelide tõstmine ja positsioneeriminesilla pealisehitise monteerimisel.

Tagab kõrge stabiilsuse ja täpsuse pikkade või ebakorrapäraste terasdetailide käsitsemisel.

Infrastruktuuri- ja ehitusprojektid

Rakendatud aastaltunneli, tammi, sadama ja viadukti ehituskus tuleb tõsta või kokku panna raskeid konstruktsioonielemente.

Sobib mõlemaleajutised erektsiooniplatvormidjaalalised sildade ehitusplatsid.

Hooldus- ja remonditööd

Abistabeemaldamine, asendamine või hooldussillakomponentide ja raskete remondimaterjalide tõstmine.





1. Disain ja ehitus

Üksikasjalik ehitus: koostage üksikasjalikud tehnilised joonised ja spetsifikatsioonid, sealhulgas kaugtala, tõstuk, käru, otsakelgud ja muud komponendid.

Simulatsioon ja modelleerimine: kasutage kraana jõudluse modelleerimiseks ja selle konstruktsiooni optimeerimiseks arvuti{0}}projekteerimise (CAD) ja simulatsioonitööriistu.

2. Materjali valik

Materjali spetsifikatsioonid: valige kvaliteetsed{0}}materjalid, mis vastavad tugevuse, vastupidavuse ja kuumakindluse nõuetele. Levinud materjalide hulka kuuluvad ülitugev-teras, sulamid ja spetsiaalsed katted.

Hanked: lähtematerjalid heakskiidetud tarnijatelt, tagades, et need vastavad vajalikele kvaliteedi- ja sertifitseerimisstandarditele.

3. Komponentide valmistamine

Lõikamine ja vormimine: lõigake ja vormige toorained vajalikeks komponentideks, nagu talad, sambad ja sulgud. See võib hõlmata selliseid protsesse nagu plasma lõikamine, laserlõikamine ja mehaaniline töötlemine. Keevitamine ja kokkupanek: Keevitage komponendid kokku, et moodustada kraana konstruktsioonielemendid. See hõlmab kaugtala, otsakelgude ja muude koormust{3}}kandvate osade keevitamist.

4. Kokkupanek

Alam-Koost: ühendage üksikud komponendid, nagu tõstesüsteem, käru ja otsakelgud, alam-sõlmedeks. See hõlmab osade kokkusobitamist ja õige joonduse tagamist.Peakoost: kombineerige alam-sõlmed, et ehitada kogu kraanakonstruktsioon. See hõlmab tõstuki ja käru paigaldamist kaugtalale, otsakelkude kinnitamist ja juhtimissüsteemide paigaldamist.

5. Süsteemide integreerimine

Elektrisüsteemid: paigaldage elektrilised komponendid, sealhulgas mootorid, juhtpaneelid, juhtmestik ja andurid. Veenduge, et kraana elektrisüsteemid on korralikult integreeritud ja testitud.

Juhtimissüsteemid: juurutage ja konfigureerige juhtimissüsteeme, nagu programmeeritavad loogilised kontrollerid (PLC-d), kaugjuhtimispuldid ja ohutusseadmed. Veenduge, et juhtimissüsteemid töötavad õigesti ja on kalibreeritud.

6. Testimine ja kvaliteedi tagamine

Kasutuseelne-testimine: viige läbi tööeelseid

Ohutustestimine: veenduge, et turvaelemendid, nagu piirlülitid, alarmid ja hädaseiskajad, töötavad õigesti ja vastavad ohutusstandarditele.

Ülevaatus: tehke kraana konstruktsiooni ja komponentide üksikasjalik ülevaatus, et tagada vastavus projekti spetsifikatsioonidele ja kvaliteedistandarditele.

7. Lõplikud reguleerimised ja kalibreerimine

Peenhäälestus: tehke kõik vajalikud muudatused, et optimeerida kraana jõudlust ja tagada tõrgeteta töö. See võib hõlmata andurite kalibreerimist, juhtnuppude reguleerimist ja{2}}tõstesüsteemi peenhäälestamist.

Dokumentatsioon: valmistage ette ja vaadake üle dokumentatsioon, sealhulgas kasutusjuhendid, hooldusjuhendid ja ohutusjuhised.

8. Tarne ja paigaldus

Transport: korraldage kraana transport paigalduskohta, tagades selle ohutu käsitsemise ja transportimise, et vältida kahjustusi.

Paigaldamine: jälgige kraana paigaldamist kliendi rajatises, sealhulgas kokkupanekut, joondust ja ühendamist toiteallikate ja juhtimissüsteemidega.

Koolitus: koolitage operaatoreid ja hoolduspersonali, et nad tunneksid kraana töö- ja ohutusprotseduure.

9. Kasutuselevõtt ja üleandmine

Kasutuselevõtt: viige läbi viimased kasutuselevõtu testid, et kontrollida, kas kraana töötab reaalsetes{0}}tingimustes õigesti ja vastab jõudlusnõuetele.

Üleandmine: andke kraana ametlikult üle kliendile, esitades kogu vajaliku dokumentatsiooni, sealhulgas vastavussertifikaadid, garantiiteave ja hooldusgraafikud.







Materjali kontroll

Kvaliteedikontroll: ostetud toormaterjalidele viiakse läbi range kvaliteedikontroll, et tagada nende vastavus projekteerimisnõuetele ja riiklikele standarditele.

Materjali ladustamine: korrosiooni või kahjustuste vältimiseks ladustatakse kvalifitseeritud materjale vastavalt klassifikatsioonile.

Lõikamine ja vormimine

Terase lõikamine: kasutage terase lõikamiseks vastavalt joonise suurusele plasmalõikamist, laserlõikamist või leeklõikamist ja muid tehnoloogiaid.

Vormimistöötlemine: põhitala, otsatala ja muude konstruktsiooniosade valmistamiseks vormige terasplaat painutamise, valtsimise, keevitamise ja muude protsesside abil.

Keevitamine

Komponentide keevitamine: Lõigatud ja vormitud terasosad keevitatakse põhikonstruktsioonidesse, nagu põhitala, otsatala ja käru. Konstruktsiooni tugevuse ja keevituskvaliteedi tagamiseks tuleb keevitusprotsessi rangelt kontrollida.

Keevisõmbluste kontrollimine: kasutage keevisõmbluste kontrollimiseks mittepurustavat-katsetehnoloogiat (nt ultraheli testimine, radiograafiline testimine), et veenduda, et seal pole pragusid ega muid defekte.

Mehaaniline töötlemine

Täppistöötlus: Täppistöötlus teostatakse kraana põhikomponentidega, nagu rattakomplektid, laagripesad, rihmarattad jne, et tagada nende mõõtmete täpsus ja pinna kvaliteet.

Kogu masina kokkupanek

Üldine kokkupanek: eel{0}}monteerimise alusel viiakse läbi kraana üldine kokkupanek, sealhulgas kaugtala, otsatala, tõstemehhanismi, kõnnimehhanismi jne lõplik paigaldus.

Kasutuselevõtt ja testimine

Dünaamilistes tingimustes testitakse kraana töövõimet, sealhulgas tõstmise, kõndimise, juhtimise ja muude funktsioonide testimist. Kokkupandud sildkraana üldist suurust kontrollitakse, et kõik mõõtmed vastaksid projekteerimisnõuetele.

Pihustamine ja korrosioonivastane{0}}töötlus

Pinnatöötlus Rooste eemaldamine: rooste eemaldamine kraana pinnalt, levinud meetodid hõlmavad liivapritsi, peitsimist jne. Krundi pihustamine: metalli oksüdeerumise ja korrosiooni vältimiseks pihustage töödeldud pinnale -korrosioonivastast krunti. Pealisvärvi pihustamine Värvipihustamine: Pihustage pealisvärvi vastavalt kliendi nõudmistele või tööstusstandarditele, et anda kraanale kaitsev ja dekoratiivne efekt. Märgistus: pärast pihustamist märgistage kraana identifitseerimisandmed vastavalt spetsifikatsioonidele, nagu mudel, nimikoormus jne.

Tehas ja paigaldus

Pakendamine ja transport

Pakendi kaitse: pakendage kraana põhikomponendid kaitsvalt, et vältida transportimise ajal kahjustusi. Transpordikorraldus: vastavalt seadme suurusele ja transporditingimustele valige sobiv transpordiviis kraana transportimiseks kliendi asukohta.

Vastuvõtt ja kohaletoimetamine

Kliendi aktsepteerimine

Kohapealne vastuvõtmine-: klient võtab kraana kohapeal vastu- vastavalt lepingu nõuetele ja tehnilistele kirjeldustele, et kontrollida seadmete toimivust ja kvaliteeti.

Probleemi kõrvaldamine: kui avastatakse probleeme, peab tootja need õigeaegselt kõrvaldama, et tagada seadmete täielik vastavus kliendi nõuetele. Tarnimine ja kasutamine Kasutuskoolitus: Tootja koolitab tavaliselt kliendi operaatoreid tagamaks, et nad oskavad kraanat õigesti ja ohutult kasutada.

Kuum tags: topelttala pukk-kraana sillaehituseks, Hiina kahetalaline pukk-kraana sillaehituse tootjatele, tarnijatele, tehasele
