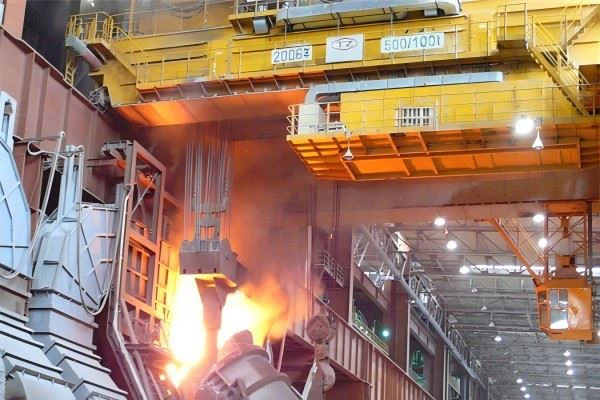

Lapp valukodade kraanas

Valukojas Kraanasüsteemis olev kald on oluline seade, mida kasutatakse metalli valamise toimingutes. See on mõeldud sulametalli vedamiseks ahjust valukoda valamispiirkonda. Ladle -süsteem töötab tavaliselt kraanakonstruktsioonis, kus sellel on kriitiline roll sulametallide ohutu ja tõhusa käitlemise tagamisel.



• Maht: 5-500 ton
• SPACE PIKKUS: 4-35 m
• Tõstekõrgus: 3-50 m
• Töökohustus: A4, A5, A6, A7
• Roog pinge: 220v ~ 690V, 50-60 Hz, 3ph AC
• Töökeskkonna temperatuur: -25 kraad -+50 kraad, suhteline õhuniiskus väiksem või võrdne 85%
• Kraana juhtimisrežiim: põranda juhtimine \/ kaugjuhtimispuldi \/ salongiruum





1. kogu komplekt kraana

Kogu kraanakomplekt, mis mõeldud aasa tõstesüsteemi jaoks valukodade kraanas, sisaldab tavaliselt järgmisi komponente:

Sild: sild on horisontaalne struktuur, mis hõlmab valukoda ja toetab tõstuk ja käru. See liigub mööda raja talasid.

Raja talad: need on toetavad talad, mis juhendavad kraana liikumist. Tavaliselt paigaldatakse need valukodade pikkuseni, võimaldades sillal üle liikuda.

Käru: käru on paigaldatud sillale ja liigub seda mööda. See kannab tõstemehhanismi ja vastutab kande kandmise eest soovitud asukohta.

HOIST: Tõstuk on peamine tõstemehhanism. See koosneb mootoriga vintsist ja trumlist, mis hoiab tõstekaablit või ketti. Tõstuk tõstab ja alandab kadelit.

Konksu või lapp -tangid: Konks või kaldtangid on kinnitused, mis hoiavad otse kadelit. Ladle -tangid on spetsiaalselt loodud sulametallist lappide ohutult ja kindlalt käsitsemiseks.

Juhtimissüsteem: kraanat töötab juhtimissüsteem, mis võib olla käsitsi, poolautomaatne või täielikult automaatne. See süsteem hõlmab elektrijuhtimist, andureid ja ohutusmehhanisme.

Elektrifitseerimissüsteem: see hõlmab toiteallikat, kaableid ja trafosid, mis on vajalikud kraana mootorite ja juhtseadiste käitamiseks.

Mootorid ja ajamid: need jõuavad kraana, käru ja tõstukite liikumisele. Need on sageli elektrilised, erinõuetega valukodade suure tööga tsüklitele.

Pidurid ja ohutusfunktsioonid: ohutus on raske sulametalli käitlemisel ülioluline, nii et nende süsteemide hulka kuuluvad hädaolukorra peatumisnupud, ülekoormuse kaitse ja muud turvafunktsioonid õnnetuste vältimiseks.

Operaatori salongi või rippkontroll: operaator saab kraana juhtida kas kraanal asuvast salongist või ripatsi juhtimisjaama kaudu.

LIMI LÜLIMUSED: Need tagavad, et kraana ei sõida seatud piiridest kaugemale, et vältida seadmete kahjustamist ega õnnetuste tekitamist.

Jahutussüsteem: kuna valukodade kõrgete temperatuuridega tegeleb, võib kraanasse integreerida jahutussüsteemi, et vältida komponentide, näiteks tõstukite ja mootorite ülekuumenemist.



2. peaosa

Valukodade peakraanas oleva katte peamine tala on kriitiline konstruktsioonikomponent, mis vastutab kande koormuse toetamise ja levitamise eest, mida kasutatakse sulametalli hoidmiseks valukojas. Üldkraana on mõeldud kalle liikumiseks valukojas ühest piirkonnast teise, tagades raske ja sageli äärmiselt kuuma materjali ohutu käitlemise.

Siin on peamised talad peamised punktid selles kontekstis:

Kujundus ja koormuse käitlemine: Põhis tala on loodud vastupidavaks kande raske koormusele, mis võib kaaluda mitu tonni, ja kõik sulametallid või materjalid. See tuleb luua vajaliku tugevuse ja jäikuse tagamiseks, et vältida rikkeid töö ajal.

Materjalid: Tavaliselt on peamine tala valmistatud ülitugevast terasest, et tagada vastupidavus ning nende toetavate ekstreemsete temperatuuride ja kaaluga hakkama saamine. Kasutatavad materjalid peavad olema ka kulumiskindlale ja korrosioonile, arvestades valukojas karmi keskkonda.

Struktuuriline terviklikkus: peamine tala on sageli kujundatud kasti kujuga või I-tala konfiguratsioonis, pakkudes stabiilsust ja tugevust. Tavaliselt toetavad seda mõlemas otsas lõppveokid, mis võimaldavad kraanal liikuda mööda valukoda.

Kuumatakistus: arvestades redeli sulametalli temperatuuri, peab taik olema konstrueeritud soojuspaisumise ja kõrge temperatuuriga toimetulemiseks ilma väänamise või jõudu kaotamata.

Ohutusfunktsioonid: tala on osa üldisest ohutussüsteemist, mis sisaldab piirlülitite, andureid ja pidurdusmehhanisme, mis takistavad kraana ülekoormamist või talitlushäireid.

Hooldus ja ülevaatus: raskete koormuste ja karmide töötingimuste tõttu peavad peamine tala ja kraanasüsteem tervikuna läbima regulaarset kontrolli ja hooldust, et tagada seadmete ohutus ja pikaealisus.



3. tõstesüsteem

Valukodade peakraanas asuva kalle tõstmissüsteem on kraana operatsiooni kriitiline osa, eriti sulametalli ohutuks käsitsemiseks tööstuslikes valukodades. Siin on jaotus tõstesüsteemiga seotud põhikomponentidest:

1. Kraanastruktuur:
Üldkraana: Kraana ise koosneb tavaliselt sillast, kärust, tõstukist ja konksust või tõstemehhanismist, mis on mõeldud konkreetsetele ülesannetele. Valukojas peab kraana taluma äärmuslikke temperatuure ja raskeid koormusi.

Sild: see liigub mööda laes paralleelseid radu, kandes käru ja tõstuksüsteemi.

Käru: liigub horisontaalselt mööda silda, et tõstuk otse üle kande asetada.

2. tõstemehhanism:
HOIST: Tõstuk on kraana võtmekomponent, mis tegelikult tõstab ja alandab. Tavaliselt hõlmab see trummi või rulli, kus asub tõstekaabel või köis.

Traadiross\/ahel: kalle ja sulametalli raskuse kandmiseks kasutatakse tugevat, kuumakindlat traatrossi või ahelat. Traadirois on ette nähtud raskete koormuste ja kõrge temperatuuri käitlemiseks.

Konks: konks või tõste kinnitus on mõeldud spetsiaalselt kande tõstmiseks. Tavaliselt on see kohandatud manus, mis sobib Ladle'i tõstetubade või käepidemetega.

3. redeli tõstmise vaht\/käepide:
Kall on varustatud tõstepungade või käepidemetega, mis on fikseeritud punktid, mis on mõeldud kraana konksu mahutamiseks tõstmiseks. Need kinnitused on hoolikalt positsioneeritud, et tagada tasakaalustatud tõste.

4. Ohutusfunktsioonid:
Koormuspiirajad: Üldkraanadel on sageli koormuse piirajad või ülekoormuse kaitse tagamaks, et tõstesüsteem ei ületaks selle nimivõimsust.

Kuumakindlad komponendid: tõstesüsteemi komponendid, eriti tõstukiköis ja konks, on tavaliselt valmistatud kuumakindlatest materjalidest, et taluda sulametalli kõrgeid temperatuure.

Rõõmivastased süsteemid: kuna sulametall on liikumise suhtes tundlik, on mõnel kraanal karastusvastane tehnoloogia, et kande stabiliseerida, kui see tõstetakse ja liigutatakse.

5. Juhtimissüsteem:
Operaatori juhtimine: operaatorid kontrollivad kraana liikumist ripp- või traadita kontrolli abil. Täppisjuhtimine on oluline sulametalli õnnetuste ja lekete vältimiseks.

Automatiseerimine: mõnes täiustatud süsteemis kasutatakse automatiseerimist või poolautomaatikat, et viia kald ühest kohast teise inimese minimaalse sekkumisega.

6. Spetsialiseeritud omadused:
Ladle'i kallutaja (valikuline): mõnes valukojas integreeritakse kraanasüsteemi redeli kallutajad sulametalli valamiseks vormidesse. Kraanatõstukite süsteemiga aktiveerib kallutusmehhanism sulamaterjali voolu hoolikaks kontrollimiseks.

Kuumuse varjestus: arvestades valukoda äärmuslikke temperatuure, kasutatakse kraana mehaaniliste komponentide kaitsmiseks kuumakomponentide kaitsmiseks kuumast varjestust või isoleermaterjale.



1. tõstesüsteemi põhikomponendid

Valukoja peakraanas asuva kalle tõstmissüsteem koosneb mitmest põhikomponendist, millest igaüks on mõeldud koos töötama, et ohutult ja tõhusalt tõsta, transportida ja vähendada raske sula sulanud metallist reasid. Põhikomponendid hõlmavad järgmist:

Tõstukmehhanism:

See on peamine tõstekomponent, mis koosneb mootorist, käigukastist, trumlist ja traadirossist või ahelast.

See vastutab kande tõstmise ja alandamise eest, tavaliselt vertikaalse liikumise kaudu.

Traatköis või kett:

See ühendab tõstuki tõstekonksuga ja vastutab tõstejõu ülekandmise eest.

Traatrossi kasutatakse kõige sagedamini nende tugevuse ja paindlikkuse tõttu.

Konksu või lappkonksu tõstmine:

Konks on mõeldud turvalise kinnitumiseks, sageli eriliste funktsioonidega nagu klambrite või lukustusmehhanism.

Mõni lapp kasutab kontrollitava valamiseks spetsiaalset konksu, millel on pöörlev või kallutusmehhanism.

Käru ja sild:

Käru liigub mööda silda (kraana horisontaalne tala) ja seda juhivad mootorid ja rattad.

Käru liigutab tõstukite süsteemi soovitud asendisse üle kande.

Sillakraana:

Sillakraana tagab horisontaalse liikumise üle valukoda, võimaldades kande täpset positsioneerimist transportimiseks, tõstmiseks ja valamiseks.

Tavaliselt juhivad seda mootorid ja rööpad, mis võimaldavad sellel liikuda mööda valukoda.

Juhtimissüsteem:

Juhtimissüsteem sisaldab kraana operaatori konsooli, nuppe või juhtnuppusid kraana, tõstukite ja käru liikumise kontrollimiseks.

Täpsemad süsteemid võivad hõlmata koormuse jälgimist, ohutuslugemisi ja automaatseid juhtimisfunktsioone.

Vastukaal:

Mõned redeli tõstmissüsteemid kasutavad koormuse tasakaalustamiseks vastukaalu, tagades kraana stabiilsuse ja sujuva töö.

Ohutussüsteemid:

Ülekoormuse kaitse andurid tagamaks, et süsteem ei tõuse rohkem kui selle nimivõimsus.

Varjavastased süsteemid, mis vähendavad kande kiikumist liikumise ajal.

Hädaolukorra peatus ja limiidi lülitid ohutuse tagamiseks.

Läbipööramine või kallutusmehhanism (valikuline):

Mõned reanakraanad on varustatud kallutava või pöörleva mehhanismiga, mis võimaldab kallet kallutada sulametalli ohutuks valamiseks.

See võib hõlmata hüdraulilisi või elektrilisi ajameid.

2. tööpõhimõtted

1. tõstemehhanism
Tõstemehhanism on tõstesüsteemi süda. See koosneb mootorist, käikudest, trummidest ja trossidest või ahelatest, et tõsta kanal. Tõstuk tagab kande vertikaalse liikumise, tõstes selle kõrgemasse asendisse või langetades madalamasse.

Mootor: mootor juhib tõstesüsteemi, mis on tavaliselt elektriline.

Käigukast: mootori pöörlemiskiirust vähendab käigukast, et tagada juhitav tõste.

Trummel ja köis\/kett: trumm kerib trossi või ahela, mis on kinnitatud kande külge, hõlbustades selle liikumist. See seadistus tagab Ladle'i pikkuse täpse kontrolli.

2. käru ja silla mehhanism
Käru ja sillasüsteemi abil liigutatakse kaldit horisontaalselt üle valukoda.

Sild: sild kulgeb mööda kahe rööpaga, mis on paigaldatud valukoda. See võimaldab kanalit teisaldada ühest punktist teise horisontaalselt.

Käru: käru on paigaldatud sillale ja liigub mööda silla rööpaid. Käru tagab horisontaalse liikumise risti silla suhtes, võimaldades kaldul paigutada täpselt sinna, kus seda vaja on.

3. lappkonksud ja tropid
Kindel haaramiseks on spetsiaalne konksu või tõstmise tropp. Konks kinnitatakse tõstmispunkti kaudu ja sellel on juhusliku irdumise vältimiseks tavaliselt lukustusmehhanism.

4. lõppvankrid

Valukoja üldkraanas on reana lõppvankrid kriitilised komponendid, mis on mõeldud kande toetamiseks ja teisaldamiseks, mida kasutatakse sulametalli transportimiseks valukojas. Lõppkärud asuvad kraanasilla mõlemas otsas ja võimaldavad kande tõstmist, langust ja horisontaalset liikumist. Siin on nende funktsiooni jaotus:

Struktuur ja funktsioon:

Lõppvankrid toetavad peamist tõstmismehhanismi, mis hõlmab kandekonksu ja tõstesüsteemi.

Need vankrid on tavaliselt konstrueeritud vastupidavaks ja suudavad vastupidamise äärmuslikke tingimusi taluda, sealhulgas kõrge temperatuur, rasked koormused ja intensiivne mehaaniline pinge.

Liikumine:

Lõppvankrid on varustatud rataste või rullidega, mis võimaldavad neil liikuda mööda kraanarööpaid. Need on loodud täpsuse ja stabiilsusega liikumiseks.

Tavaliselt on neil liikumise hõlbustamiseks mootoreid ja need on koordineeritud töö jaoks seotud kraana juhtimissüsteemiga.

Ohutusfunktsioonid:

Ohutu ja usaldusväärse töö tagamiseks on lisatud sellised ohutussüsteemid nagu ülekoormuse kaitse, limiitlülitid ja hädaolukorra peatumisfunktsioonid, eriti sellistes ohtlikes keskkondades.

Materjali valik:

Lõppkärud ja muud kraana osad on sageli valmistatud ülitugevast terasest või muudest materjalidest, mis saavad hakkama äärmuslike temperatuuride ja sulametallist lappide raskusega.

Kohandamine:

Mõnel juhul saab lõppvagunite kujundust kohandada nii, et see mahutab konkreetseid redelisuurusi, tõstevõimet ja valukodade paigutusi.



5. Kraana reisimismehhanism

Kraanareisimehhanism valukodade peakraanas on kraana disaini oluline osa. See vastutab redeli liigutamise eest, mida kasutatakse sulametalli hoidmiseks valukodades, ühest jaamast teise, näiteks ahjust valamispiirkonda. Siin on jagunemine sellega seotud põhikomponentide ja põhimõtete kohta:

1. Sillamehhanism:
Sillatala: see on peamine horisontaalne tugistruktuur, mis ulatub valukodade radadele. See liigub horisontaalselt mööda raudteesüsteemi.

Rändkäru: käru on osa kraanast, mis liigub mööda silla tala. Tavaliselt on selle külge kinnitatud tõstemehhanism, et tõsta või alandada.

2. raudteesüsteem:
Kraana sõidab mööda maapinnal asuvat raudteesüsteemi, mis on asetatud mööda valukoda. Raudteesüsteem on tavaliselt paigaldatud hoone vundamendile, et tagada reisimise ajal stabiilsus ja täpsus.

3. tõstemehhanism:
Tõstuk vastutab kande tõstmise ja alandamise eest. Tavaliselt kinnitatakse see käru külge ja selle toiteallikaks on elektrimootor. HOIST kasutab kande tõstmiseks köit või keti.

4. reisimismehhanism:
Ajamissüsteem: kraana ajamissüsteemi toiteallikaks on mootorid, mis tagavad kraana piki rööbaste liigutamiseks vajalikku jõudu. Tavaliselt on horisontaalseks liikumiseks (silla reisimine) ja käru liikumiseks (ristkäik) tavaliselt eraldi mootorid.

Liikumise juhtimine: kraanat juhib juhtnuppude, nuppude või kaugjuhtimissüsteemide kombinatsioon. Liikumine on hoolikalt sünkroniseeritud, et vältida ebastabiilsust või õnnetusi, eriti arvestades sellega seotud rasket raskust ja sulametalli.

5. Koormuse käitlemise süsteem:
Kall on tavaliselt kinnitus- või tõstmissüsteemiga, et selle liikumise ajal turvaliselt paigal hoida. Laalid riputatakse sageli konksust või spetsiaalselt konstrueeritud tõsteseadmest, mis suudab hallata sulametalli äärmist temperatuuri ja raskust.

6. Ohutusfunktsioonid:
LIMI LÜLITID: Üleregistri vältimiseks paigaldatakse kraana etteantud asendite peatamiseks limiidilülitid.

Pidurisüsteemid: neid kasutatakse kraana liikumise sujuvaks juhtimiseks ja peatamiseks. Need on liikumise kontrollimiseks üliolulised, eriti sellise raske ja sulametalli käitlemisel.

Hädaolukorra peatussüsteem: see süsteem on ehitatud kraana liikumise viivitamatuks peatamiseks hädaolukorra korral õnnetuste vältimiseks.

Rõõmivastane mehhanism: see aitab vähendada reana mis tahes õõtsumist liikumise ajal, mis võib olla valuutades ohtlik.

7. Kiiruse juhtimine:
Kraana reisimist ja tõstekiirust saab juhtida, et võimaldada kanal täpset positsioneerimist. See on sujuvate toimingute tagamiseks kriitilise tähtsusega, eriti sulametalli ülekandmisel.



6. käru läbimise mehhanism

Valukojas Kraanas on kärude läbivate mehhanism kraana süsteemi oluline osa, mis võimaldab kande täpset horisontaalset liikumist, mida tavaliselt kasutatakse sulametalli kandmiseks. Siin on mehhanismi jaotus:

1. käru struktuur:
Käru on horisontaalne platvorm, mis kulgeb rööbaste komplektil piki kraana peakiirgust. Selle eesmärk on kanda kanalit ja hõlbustada selle liikumist üle valukoda.

Kraanakonksu või tõstemehhanismi külge kinnitatakse.

2. läbiva mehhanism:
Käru läbimise mehhanism võimaldab kraana kärul liikuda mööda kraanakiirgust. See saavutatakse mootoriga ajamissüsteemi abil, mis koosneb sageli elektrimootorist, käigukastidest ning rihmaratastest või ahelatest.

Käru liikumist kontrollib üldiselt muutuva sagedusaja (VFD) või sarnase juhtimissüsteemi abil, mis võimaldab kiiruse ja suuna peeneid reguleerida.

3. ajamissüsteem:
Ajamissüsteem koosneb tavaliselt käru rattaid või ketirataste või ketirataste mootoritest, põhjustades selle liikumise mööda rööpa. Mootor on käruga sageli ühendatud keti- või käigurataste kaudu, tagades sujuva ja usaldusväärse liikumise.

Käru on varustatud ratastega, mis kulgevad kraana raudteeradadel. Need rattad on mõeldud redeli raskuse loodud koormuse ja vibratsiooni käsitlemiseks.

4. juhtimissüsteem:
Kärude läbimist kontrollib kraanaoperaatori juhtnuppu või ripatsikontrolli. Juhtimissüsteem on loodud selleks, et pakkuda täpseid liigutusi, et tagada, et apps oleks ohutult paigutatud valukojas soovitud kohta.

Käru positsiooni tuvastamiseks kasutatakse piirlüliti või kooderit, tagades, et see peatub õiges punktis ja takistades ülereisi.

5. Ohutusfunktsioonid:
Mehhanism sisaldab pidurisüsteeme, et hoida käru paigal, kui see pole liikumine, eriti kui redelis raske sulametalli käitlemisel.

Lisaks võidakse rikete või ohtlike tingimuste tuvastamiseks paigaldada andurid ja ohutuslukud, tagades kraana ohutu töö.

6. koormuse käitlemine:
Ladle'i koormus mõjutab liikumismehhanismi, kuna kraana peab hakkama saama erineva koormusega, tagades samal ajal sujuva käru liikumise. Läbimise kiirust ja juhtimissüsteemi tuleb reguleerida, et tagada, et kald püsiks liikumise ajal stabiilsena.



7. Kraanaratas

Kraana operatsioonis mängib kriitilist rolli valukodade kraana kraanakraana ratas. Valukojas kasutatakse neid kraanasid sulametalli, näiteks terase või raua tõstmiseks ja transportimiseks. Kraanaratta süsteem on kraana tõste- ja rändmehhanismide oluline osa. Siin on selle olulisuse jaotus:

Koormuse kandmismaht: kraanarattatel peab olema kõrge koormuse kandevõime, kuna need toetavad kande raskust, mis võib sulametalli tõttu olla äärmiselt raske.

Kuumatakistus: Valukodade kõrgete temperatuuride tõttu peavad kraanarattad olema valmistatud materjalidest, mis taluvad soojust ja soojuspaisumist. Tavaliselt kasutatakse terasest ja muid soojuskindlaid sulameid.

Vastupidavus: need rattad peavad karmides keskkondades pideva toimimise tõttu olema väga vastupidavad. Nad peavad vastu seisma kulumisele, samuti koormusest mõju.

Sujuv töö: rattad paigaldatakse rööbastele, mis tuleks kraana sujuva liikumise tagamiseks olla ideaalselt joondatud. Rike ratassüsteemis võib põhjustada koormuse ebaühtlase jaotuse või isegi kraana rikke.

Ohutus: Kraanaratas peab olema kavandatud ka riskifaktorite, näiteks rööbastelt rööbastelt või talitlushäirete minimeerimiseks, mis võib põhjustada õnnetusi valukojas, kus sulametallide käitlemine on kriitiline.



8. kraanakonks

Kraanakraanakonks valukojas Kraanas on kriitiline komponent, mida kasutatakse tugevate ja äärmiselt kuumade sulametallide tõstmiseks ja transportimiseks. Konks on loodud taluma kõrgeid temperatuure, raskeid koormusi ja valukodade karmi keskkonda.

Siin on mõned peamised üksikasjad kraanakonksu kohta, mis asub üldkraanas:

Materjal: Konks on tavaliselt valmistatud ülitugev sulami terasest või soojuskindlast terasest, et taluda valukoda äärmuslikke tingimusi, sealhulgas kõrgeid temperatuure ja söövitavaid elemente. Mõnikord kaetakse konksud kuumakindla materjaliga, et neid veelgi kaitsta.

Kujundus: Konksul on tavaliselt spetsialiseeritud kuju, et redelit kindlalt hoida. See võib sisaldada turvariivat või lukustusmehhanismi, mis takistab kande transpordi ajal libisemist.

Mahutavus: kraanakonksu maht peab vastama kande raskusele, mis võib sõltuvalt valukoja toimingutest varieeruda. Ladles võib ulatuda mitmest tonnist kuni sadade tonnide kaaluni.

Isolatsioon ja ohutus: mõned kattekonksud on varustatud isolatsiooniga, et vältida soojuse ülekandumist sulametallist kraanale ja konksule. Lisaks on sageli lisatud turvafunktsioonid nagu ülekoormuse kaitse ja andurid konksu asendi ja koormuse tuvastamiseks.

HOOLDUS: Need konksud vajavad regulaarset kontrolli ja hooldust nende vastupidavate pingete tõttu. Aja jooksul võivad nad kannatada kulumise või kuumakahjustuse all, mis võib vähendada nende jõudu ja funktsionaalsust.



9. mootor

Valukoja üldkraanas oleva kalle mootor on tavaliselt suure võimsusega mootor, mis on loodud raskuste käitlemiseks, mis on seotud sulametalli ja muude valukodade raskete materjalide tõstmisega. Need mootorid on üliskraana sujuva toimimise jaoks kriitilised, tagades, et see suudab nööri tõsta, liigutada ja paigutada, täpsusega ja ohutult.

Valukodade üldkraanas oleva mootori põhifunktsioonid hõlmavad:

Kõrge pöördemoment ja võimsus: mootor peab genereerima piisavalt pöördemomenti, et kanalit tõsta ja manööverdada, mis võib olla üsna raske, eriti kui see sisaldab sulametalli.

Plahvatuse tõend või leegi tõend: kuna valukojas on potentsiaalselt ohtlik keskkond (nt sulametall, tolm ja äärmuslikud temperatuurid), on mootor sageli kavandatud plahvatusohtlikuks või leegikindlaks, et vältida sädemeid ja tulekahjusid.

Jahutussüsteemid: valukojad võivad olla äärmiselt kuumad ja mootor võib ülekuumenemise vältimiseks vajada täiustatud jahutussüsteemi. See võib hõlmata õhu- või veejahutusega süsteeme.

Raskeveokite disain: need mootorid on ehitatud pidevaks tööks ja suudavad taluda karmidele tingimustele, sealhulgas tolmule, kõrgele temperatuurile ja rasketele koormustele.

Juhtimine ja seire: mootor on tavaliselt osa integreeritud juhtimissüsteemist, mis võimaldab operaatoritel täpselt juhtida kande kiirust, suunda ja asukohta.

Ohutusomadused: kuna töö hõlmab sulametalli, on ohutu töö tagamiseks üliolulised ohutusmehhanismid nagu ülekoormuse kaitse, hädaolukorra peatumise funktsioonid ja limiitlülitid.



10. Heli ja valguse häiresüsteem ja limiitlüliti

1. Ask- ja valguse alarmisüsteem:
Valukoja üldkraana heli- ja valgusarmisüsteemi kasutatakse operaatorite ja personali hoiatamiseks võimalike ohtude või kriitiliste tingimuste eest kraana töö ajal.

Helihäire: Tavaliselt valju sarv või helisignaali, seda kasutatakse töötajate hoiatamiseks võimalike ohtude läheduses, näiteks ohtlikus tsoonis liikuv kraana või hädaolukorras, näiteks varustuse talitlushäired või ülekoormus.

Valgushäire (Strobe Light): vilkuv tuli, sageli erksates värvides nagu punane või kollane, toimib visuaalse signaalina, et hoiatada operaatorite ja muid personali kraana staatuse piirkonnas või kui tekib ohtlik seisund.

Ühiskasutusjuhtumid:
Kui kraana tõuseb või vähendab raskeid koormusi.

Kui kraana liigub ohtlike piirkondade või takistuste lähedal.

Hoolduse või hädaolukorra seiskamise ajal.

Osutades ülekoormuse tingimusele või mehaanilisele rikkele.

2. Liimilülitid:
Kraana ja selle komponentide positsiooni ja liikumise jälgimiseks kasutatakse limiidilülitit, tagades, et kraana ei ületa eelnevalt eelnenud piire, takistades sellega õnnetusi või kahjustusi.

Funktsioonid:
Reisi lõpu piirlülitid: need takistavad kraana liikumist oma määratud vahemikust kaugemale (nt ei liigu liiga vasakule ega paremale ega üles\/alla). See on hädavajalik konstruktsioonide, muude seadmete või õhuliinide kokkupõrgete vältimiseks.

Koormuse piiravad lülitid: need andurid jälgivad kraana koormust, tagades, et see ei ületa nimivõimsust. Kui koormus on liiga raske, aktiveerib lüliti häire või peatab kraana veelgi tõstmise.

Ülekoormuse tuvastamine: kui kraana tõstab koormust, mis ületab ohutut piiri, aktiveerib limiidilüliti operaatori märkuseks signaali (tavaliselt ühendatud heli- ja valgusarme süsteemiga).



11. ohutusseadmed

1. koormuse piiraja
Koormuse piiraja tagab, et kraana ei ületa selle ohutut tõstmisvõimsust. See hoiab ära ülekoormuse tingimused, mis võivad põhjustada kraana rikkeid või õnnetusi.

2. ülekoormuse kaitsesüsteem
Ülekoormuse kaitsesüsteem on loodud kraana töö automaatselt peatamiseks, kui koormus ületab maksimaalse nimivõimsuse. See aitab vältida ohtlike tingimuste tekkimist, näiteks kraana ülekoormamist või kallutamist.

3. lade kallutaja
See seade kontrollib kande kallutunurka, tagades, et see ei kallutaks liiga kaugele ega liiga kiiresti, mis võib põhjustada lekkeid või õnnetusi.

4. Varjavastane kontroll
Varjavastaseid süsteeme kasutatakse transpordi ajal kande kiikuva liikumise minimeerimiseks, takistades sulametalli levitamist või pritsimist, mis võib tekitada tõsiseid riske.

5. Temperatuuriandurid
Temperatuuriandurid on hädavajalikud valukodades, kus käsitletakse sulametalli. Need andurid jälgivad kande temperatuuri, tagamaks, et see ei ületa ohutuid piire, takistades kraana ja kande kahjustamist või kriitilisemalt, takistades ülekuumenevaid õnnetusi.

6. hädaolukorra peatumisnupp
Kraanaoperatsioonide kiireks peatamiseks hädaolukorras on kriitiline suur, hõlpsasti juurdepääsetav hädaolukorra peatusnupp, näiteks seadmete rikke või ohutusohu tuvastamine.

7. Ohutuspidurid
Kraana- ja redeli tõstmismehhanismi võib olla varustatud automaatsete turvapiduritega, et peatada liikumine esmase tõstmissüsteemi rikke või tõrke korral.

8. lapp -kaitsekonksud
Spetsiaalsed ohutuskonksud või mehaanilised lukustussüsteemid on loodud kande turvaliseks kinnitamiseks kraanakonksu külge, hoides ära juhusliku irdumise tõstmise või transpordi ajal.

9. tuule- ja keskkonnaandurid
Mõnes valukojas võivad keskkonnatingimused nagu tuul mõjutada kraana toimimist. Tuuleandurid suudavad tuvastada ohtlikke tuulekiirusi ja süsteem võib õnnetuste vältimiseks automaatselt kraana liikumist sellistes tingimustes peatada.

10. Hoiatus- ja häiresüsteemid
Kuuldavad ja visuaalsed hoiatussüsteemid integreeritakse kraanasse, et hoiatada töötajaid käimasolevatest liikumistest, kõrgtemperatuurist tingimustest või muudest võimalikest ohtudest.

11. operaatori koolitus- ja ohutusseadmed
Lisaks mehaanilistele ja elektroonilistele ohutusseadmetele on operaatori põhjalik koolitus hädavajalik. Operaatorid peaksid olema tuttavad lappide nõuetekohase käitlemise protseduuridega ja kogu aeg tuleks järgida ohutusprotokolle.



12. Juhtimisrežiim

1. käsitsi juhtimine
Operaatori juhitud: kraanaoperaator kontrollib redeli liikumist käsitsi juhtnuppude või juhtimisnuppude abil.

Kraanaliigutused: operaatoril on otsene kontroll kande tõstmise, reisimise ja kallutamise üle, et see õigesti asetada.

Tüüpiline kasutamine: kasutatud siis, kui operaator vajab täielikku kontrolli Ladle'i käitlemise üle, tavaliselt väiksemates valukodades või erioperatsioonides.

2. poolautomaatne kontroll
Eelprogrammeeritud sätted: kraana saab programmeerida eelnevalt määratletud positsioonide ja liikumistega.

Operaatori abi: operaatoril on endiselt kontroll, kuid saab kasutada süsteemi automatiseeritud funktsioone, et aidata kanal positsioneerida konkreetsetes punktides.

Tüüpiline kasutamine: Valukodades, mis vajavad tasakaal käsitsi juhtimise ja automatiseerimise vahel, et saada tõhusam käitlemine.

3. täisautomaatne juhtimine
Automatiseeritud reaside käitlemine: Täielikult automatiseeritud süsteemis on kraana varustatud andurite, ajamite ja juhtimissüsteemiga, mis võimaldab tal täita selliseid ülesandeid nagu tõstmine, kallutamine ja kallutamine ja liigutamine ilma käsitsi sekkumiseta.

Programmeeritav loogikakontroller (PLC): kraana liigutusi kontrollib PLC, mis saab hakkama keerukate ülesannetega nagu sünkroniseerimine ja täpse positsioneerimise tagamine.

Ohutusfunktsioonid: Automatiseeritud süsteemidel on tavaliselt mitu turvafunktsiooni, näiteks ülekoormuse kaitse, kokkupõrke tuvastamine ja positsiooni tagasiside, et tagada katte ohutu ja täpne käitlemine.

Tüüpiline kasutamine: kõrge tootmismahuga valukojad, mis nõuavad redeli käitlemise tõhusust ja järjepidevust.

4. kaugjuhtimispult
Operaatori ohutus: kraanat saab juhtida kaugjuhtimispuldi kaudu, võimaldades operaatoril kanalit ohutult kaugusest liigutada, eriti kõrge kuumuse või ohtlike materjalidega piirkondades.

Kontrolli paindlikkus: see režiim võib pakkuda täielikku käsitsi juhtimist, kuid ohutust asendist, vähendades operaatori vigastuste riski.

Tüüpiline kasutamine: kõrge riskiga valukohtades või keskkondades, kus operaatori ohutus on prioriteet.

5. lappide positsioneerimissüsteemid
Täpne liikumine: mõned täiustatud süsteemid kasutavad laser- või kaamerapõhiseid positsioneerimissüsteeme, et ahju või vormide suhtes täpselt paigutada.

Integreerimine ahju juhtimisega: kalle saab integreerida ahju juhtimissüsteemi, tagades, et see on õigesti paigutatud ja joondatud metalli valamiseks või muudeks toiminguteks.





13. visand









• Materjalide tõhus käitlemine: lappe kasutatakse sulametalli transportimiseks ahjudest valamispiirkondadesse. Kraanad lappidega aitavad suuri koguseid sulametalli ohutult ja tõhusalt liigutada ilma käsitsitööd vajamata, vähendades õnnetuste riski.
• Ohutus: sulametalli käsitsemine on ohtlik, kuid üldkraanasüsteemiga saab lappe kasutada eemalt, minimeerides töötajatele riski. Kannaline tõstetakse ja paigutatakse kindlalt, vähendades lekkevõimalusi või kokkupuudet kõrgete temperatuuridega.
• TÄIELIKULT POOLTUSTUS: Kraanid lappidega võimaldavad valukojas pidevat automatiseeritud materjali voogu, mis suurendab tootmisprotsesside üldist tõhusust. Selle tulemuseks on kiiremad töötlemisajad ja aitab täita tootmiseesmärke.
• Erinevate võimekuste kohandamine: lappe saab kohandada suuruse ja mahuga, et käsitseda sulametalli erinevaid koguseid, toitlustades valukodade konkreetseid nõudeid.
• Täpne kontroll: lappidega varustatud üldkulud tagavad sultmetalli tõstmiseks ja valamiseks täpse kontrolli. Operaatorid saavad kraana kiirust ja liikumist reguleerida, tagades täpsuse metalli valamisel vormidesse.
• Vähendatud kulumine: Kraanasüsteemides kasutamine vähendab käsitsitööd, minimeerides inimliku käsitsi käitlemisega seotud vigade ja mehaanilise kulumise.
• Täiustatud paindlikkus: lappidega kraanad saab integreerida erinevatesse valukodadesse, võimaldades neil käsitseda mitmeid ülesandeid, näiteks valamine, ülekandmine ja isegi puhastamine.





• Sulametalli transport: Kannat kasutatakse sulametalli kandmiseks ahjust hallituseni. See nõuab, et kald on piisavalt tugev, et taluda kõrgeid temperatuure ja raskeid koormusi. Üldkraana annab liikuvuse, mis on vajalik, et liikuda sulametalliga ohutult üle valukoda.
• Täppisjuhtimine: Lappidega varustatud peakraanad on ette nähtud raskete vedelate koormate käitlemiseks. Kraanaoperaator saab liikumist täpselt kontrollida, tagades, et kald asetatakse täpselt hallituste või muude valukodade vajalike alade kohale.
• Ohutus: Kraanid lappidega aitavad tagada sulametalli ohutu transpordi, mis on äärmiselt ohtlik. Kandil on tavaliselt kaitseomadused nagu kuumakindla vooder, et vältida õnnetusi ja hõlbustada kontrollitavat valamist.
• Tõhus tootmisprotsess: Kraana kasutamine koos lappidega tagab sulametalli tõhusa üleviimise, mis vähendab seisakuid ja suurendab valukoda üldist tootlikkust. Kraana võime kiiresti ja ohutult suuri metallimahtusid liigutada on tootmiseesmärkide saavutamiseks ülioluline.
• Kaal ja kandevõime: Valukoerad võivad kanda tuhandeid kilogramme sulametalli ja üldkuningus peab olema võimeline nende raskete koormatega hakkama saama. Kraanad on spetsiaalselt loodud sellise raskuse toetamiseks, võimalusel vajadusel tõsta, kallutada ja valada.
• Ladli pöörlemine ja valamine: Mõned kraanasüsteemides olevad laadikud on varustatud mehhanismidega, mis võimaldavad pöörlemist, võimaldades täpset valamist vormidesse. Kraana hõlbustab seda, pakkudes vajalikku liikumist ja kontrolli.





1. disainilava
Koormuse hindamine: Kraanakujundus põhineb lappide kaalul ja suurusel (mis võivad kanda sulametalli). Insenerid arvutavad konkreetsete nõuete põhjal tõstevõime, ulatuse, kõrguse ja töötsükli.

Ohutuse kaalutlused: valukodade ohutus on esmatähtis. Kraanal peaksid olema sellised funktsioonid nagu ülearused süsteemid, hädapidurid ja ohutusandurid, et vältida õnnetusi kõrgtemperatuurilises keskkonnas.

Konstruktsioonidisain: see hõlmab kraanasilla, tõstukite, käru ja raudteesüsteemide kujundamist. Kraanas kasutatavad materjalid peavad olema kuumakindlad ja vastupidavad, et taluda valukodade karmi keskkonda.

Ajamissüsteemid: Kraanal peab olema võimsad ja usaldusväärsed ajamissüsteemid tõstmiseks, reisimiseks ja käru liikumiseks. Need võivad hõlmata elektrimootoreid, käigukasti ja juhtimissüsteeme.

2. Materjali valik
Kõrgete temperatuuridega materjalid: komponendid, mis puutuvad otsese kokkupuutega sulametalliga või äärmise kuumusega, tuleks valmistada kuumakindlatest materjalidest, näiteks teras, millel on kõrge termiline vastupidavus.

Korrosioonikindlus: soojuse ja metalli räbuga kokkupuutuvad osad võivad kraana elu pikendamiseks vajada korrosioonikindlaid katteid.

3. valmistamine
Raami tootmine: Kraana raam, sealhulgas sild, käru ja tõstuksüsteem, on valmistatud. Komponendid keevitatakse tavaliselt terasest sektsioonidest või valmistatakse paigaldamise ja hoolduse hõlbustamiseks moodulkujunduses.

Tõstuk: tõstesüsteem, sealhulgas tõstemehhanism, on kokku pandud komponentidega nagu elektrimootorid, käigukastid ja tõstetrummi või rihmaratta süsteem.

Juhtimissüsteemi integreerimine: juhtimissüsteemid, sealhulgas käsitsi või kaugtöö paneelid, on sujuvaks tööks koostatud kraanasse integreeritud.

4. Komplekt
Kraana erinevad komponendid, näiteks sild, tõstuk, käru ja elektrisüsteemid, kokku pannakse tehases või kohapeal sõltuvalt keerukusest.

Tõstemehhanism (konksude või kalle käitlemise kinnitused) on spetsiaalselt loodud lappide ja sulametalli ohutuks käsitsemiseks.

5. Testimine ja kvaliteedikontroll
Koormuse testimine: Kraana läbivad koormuse testid, et tagada see vajaliku kaalu ohutult tõstmiseks, sealhulgas dünaamiliste laadimistestid reaalse maailma tingimuste simuleerimiseks.

Funktsionaalne testimine: Kraana liikumised (tõstuk, käru, sild) kontrollitakse, et tagada sujuv töö ja vastavus ohutusstandarditele.

Kontroll: Lõplik ülevaatus viiakse läbi, et tagada kõik osad ja süsteemid töökorras ja vastaks tehnilistele spetsifikatsioonidele.

6. Paigaldamine ja kasutuselevõtmine
Paigaldamine: Kraana on paigaldatud valukoda, mis hõlmab kraana asetamist määratud rööbastele, ühendamist toiteallika ja nõuetekohase joondamise tagamist.

Tutvustamine: Kraanat testitakse kohapeal, et tagada kõik õigesti ja juhtimissüsteemid kalibreeritakse.

7. koolitus ja üleandmine
Operaatori väljaõpe: Operaatorid on koolitatud lappide ohutut käitlemist, eriti sulametallide käitlemise, kraanade kontrolli ja hädaolukorra protseduuride osas.

Ohutusprotokollid: kehtestatakse ohutusprotokollid, sealhulgas nõuetekohane koormuse käitlemine, hädaolukorra peatused ja hooldusgraafikud.

8. pidev hooldus
Planeeritud ülevaatused: regulaarne hooldus on valukodade keskkonnas kriitilise tähtsusega. Perioodiliselt viiakse läbi osade kulumise, pisara ja stressi kontrollid, näiteks kaablid, konksud ja tõstukid.

Ennetav hooldus: liikuvate osade määrimine, puhastamine ja kontrollimine toimub regulaarselt, et vältida seisakuid ja pikendada kraana eluiga.

9. Uuendused ja modifikatsioonid
Tehnoloogia ja ohutusstandardite arenedes võivad kraanad oma jõudluse või turvafunktsioonide parandamiseks vajada täiendusi või muudatusi.





Ettevõte on paigaldanud intelligentse seadmehaldusplatvormi ja paigaldanud 310 käitlemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani lõppu on rohkem kui 500 komplekti (komplektid) ja seadmete võrgustiku määr ulatub 95%-ni. 32 keevitusliini on kasutusele võetud, 50 -le on plaanitud paigaldada ja kogu tootesarja automatiseerimise määr on jõudnud 85%-ni.

Kuum tags: Ladle valukodade kraanas, Hiina Ladle valukodade kraanatootjad, tarnijad, tehas
