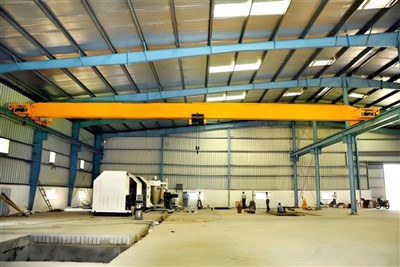

Sildkraanad

Põhikomponendid: käigukast, mootor, käigukast

Päritolukoht: Henan, Hiina

Garantii: 1 aasta

Kaal (KG): 10000 kg

Video väljaminev{0}}kontroll: olemas

Masinatesti aruanne: kaasas

Müügiühikud: Üksik kaup

Üksikpakendi suurus: 600X300X300 cm

Üksiku täismass: 200 000 kg





Sildsildkraanad koosnevad mitmest kriitilisest konstruktsiooni-, mehaanilisest ja elektrilisest komponendist, mis töötavad koos raskete koormate tõhusaks tõstmiseks ja transportimiseks. Allpool on üksikasjalik jaotuspõhikomponendidja nende rollid.

1. Struktuurikomponendid

A. Sillatala

Funktsioon:Esmane horisontaalne tala, mis kannab käru ja tõstukit.

Tüübid:

Üksik-kandja– Üks tala (kergemad koormused,{0}}kulutõhus).

Kahekordne-kandja– Kaks paralleelset tala (suurem võimsus, jäigem).

B. Rajasüsteem

Funktsioon:Toetab kraana liikumist mööda hoonet.

Komponendid:

Raja rööpad– Terasest roomikud, mis on paigaldatud hoone sammastele või eraldiseisvatele tugedele.

Lõppveokid– ratastega sõlmed, mis liigutavad silda mööda lennurada.

C. Lõppveokid

Funktsioon:Lubage sillal sõita mööda lennurada.

Komponendid:

Rattad & Teljed– Tavaliselt 4–8 ratast veoki kohta (mõnedel äärikutega rööbaste juhtimiseks).

Ajami mootorid– Liikumiseks elektriline või hüdrauliline.

2. Tõstmise ja liikumise komponendid

A. Tõstukiüksus

Funktsioon:Tõstab ja langetab koormusi.

Tüübid:

Elektriline ketttõstuk– Kergematele koormatele (kuni ~10 tonni).

Tross-tõstuk– Raske{0}}tõstmiseks (kuni 500+ tonni).

Peamised osad:

Tõstuki mootor– Võimaldab tõsta/langetada.

Trumm või ketiratas– Kerib trossi või ketti.

Pidurisüsteem– Hoiab ära koorma libisemise.



B. Käru koost

Funktsioon:Liigutab tõstukit mööda sillatala.

Komponendid:

Käru raam– Toetab tõstukit.

Käru rattad ja ajam– Liigub talal horisontaalselt.

C. Konksplokk ja tõsteseadmed

Funktsioon:Ühendab koormaga.

Tüübid:

Standardne konks– Üldine tõstmine.

Magnetiline tõstuk– Terasplaatide/rullide jaoks.

Haara ämber– Puistematerjalide jaoks (liiv, teravili).

3. Toite- ja juhtimissüsteemid

A. Toiteallikas

Valikud:

Dirigendibarid (bussibarid)– Suurte rajatiste pidevaks toiteks.

Festoon Systems (kaablirullid)– Paindlikud toite-/andmesidekaablid.

Aku (juhtmevabaks tööks).

B. Juhtimissüsteem

Tüübid:

Ripatsi juhtimine– juhtmega käeshoitav kaugjuhtimispult.

Raadio kaugjuhtimispult– Juhtmevaba töö.

Salongi juhtimine– Suurte kraanade juhikabiin.

C. Ohutus- ja automatiseerimisfunktsioonid

Piirlülitid– Hoiab ära üle-reisimise.

Ülekoormuskaitse– Blokeerib tõstmise üle kandevõime.

Kokkupõrkevastased{0}süsteemid– Mitme kraana jaoks samal rajal.

.

4. Tugi- ja abikomponendid

A. Kaitserauad ja puhvrid

Funktsioon:Neelab löögi raja otstes.

B. Valgustus ja alarmid

Hoiatustuled ja sarved– Ohutuse tagamiseks hõivatud rajatistes.

C. Määrimissüsteem

Auto-määrded– Ratastele, hammasratastele ja laagritele.

5. Ühe- ja topelt-tala komponentide võrdlus

Komponent	Ühe-kandiga kraana	Kahe{0}}kandjaga kraana
Silla struktuur	Üks I-kiir	Kaks paralleelset tala
Tõsteasend	Tala all	Talade vahel
Max mahutavus	~20 tonni	500+ tonni
Tõstekõrgus	Madalam	Kõrgem (puudub tala takistus)

Sketš



Peamine tehniline



Ruumiefektiivsus

Töötage põrandapinnast kõrgemal, vabastades väärtuslikku põrandapinda

Ei sega maapealseid{0}}toiminguid

Ideaalne piiratud ruumiga rajatistele

Suurepärane tõstevõime

Ühe talaga{0}}mudel talub kuni 20 tonni

Kahekordse-talaga saab tõsta 500+ tonni

Sobib ülirasketele tööstuslikele koormustele

Täpne käsitsemine

Sujuv, kontrollitud koorma liikumine

Muutuva kiirusega valikud õrnaks positsioneerimiseks

Suurepärane koormuse kõikumise kontroll

Täiustatud ohutus

Vähenenud{0}}maapealsete õnnetuste oht

Sisseehitatud{0}}ülekoormuskaitsesüsteemid

Kokkupõrkevastased-funktsioonid mitme kraana jaoks

Vastupidavus ja pikaealisus

Tugev{0}}terasest konstruktsioon

Minimaalne kulumine võrreldes autokraanadega

Nõuetekohase hooldusega kasutusiga 25+ aastat

Kohandamise valikud

Reguleeritavad ulatused (kuni 100+ jalga)

Erinevad toitesüsteemid

Saadaval spetsiaalsed tõsteseadmed

Kulutasuvus

Madalamad pikaajalised{0}}kasutuskulud kui mobiilkraanad

Vähendatud tööjõuvajadus

Minimaalne hooldusvajadus



1. Tootmisrajatised

Toormaterjalide (teras, alumiinium) teisaldamine

Rasketehnika positsioneerimine

Montaažiliini toimingud

Pressi söötmise toimingud

2. Terase ja metalli töötlemine

Terasrullide käsitsemine (kuni 50 tonni)

Liikuvad plaadid ja talad

Laadimine/mahalaadimine töötlemisseadmetest

3. Laondus ja logistika

Raskete aluste käsitsemine

Veoautode peale-/mahalaadimine

Suure{0}}mäluruumi toimingud

4. Elektritootmine

Turbiini hooldus

Generaatori käsitsemine

Trafo paigaldamine/eemaldamine

5. Autotööstus

Stantsimispressi toimingud

Mootori kokkupanek

Sõiduki komponentide käsitsemine

6. Lennundustööstus

Lennuki komponentide liikumine

Mootori juhitavus

Suur konstruktsioonikomplekt

7. Paberi- ja trükitööstus

Rullpaberi käsitsemine

Raskete masinate hooldus

Valmistoote liikumine

8. Laevaehitus

Suurte komponentide komplekt

Mootori paigaldus

Laevaosa liikumine

1. Disain ja tehnika
Nõuete analüüs: kinnitage kandevõime, ulatus, tõstekõrgus, automatiseerimise tase, juhtimisrežiim ja ohutusfunktsioonid vastavalt kliendi vajadustele.

Konstruktsioonide projekteerimine: projekteerige ühe tala kaugtala, otsakelgud, käru ja tõstuki koost CAD-tarkvara abil.

Elektri- ja juhtimiskonstruktsioon: töötage välja juhtimissüsteemide skeemid, sealhulgas PLC programmeerimine, mootori valik, VFD-d, andurid, häired ja turvablokeeringud.

Simulatsioon ja valideerimine: kasutage FEA-d (lõplike elementide analüüs) struktuuri terviklikkuse tagamiseks ja dünaamilist simulatsiooni liikumise juhtimiseks.

2. Materjali hankimine
Tarnige kaugtala ja komponentide jaoks kvaliteetset-terast (Q345B või samaväärne).

Hankige usaldusväärsetelt tarnijatelt mootoreid, tõstukeid, VFD-sid, PLC-sid, piirlüliteid ja häiresüsteeme.

Veenduge, et kõik komponendid vastavad asjakohastele sertifikaatidele ja standarditele (ISO, CE, GB).

3. Peatalade valmistamine
Lõikamine: Terasplaadid lõigatakse mõõtu, kasutades CNC leek-/plasmalõikeseadmeid.

Vormimine: rullige või vormige plaate I-tala- või karbitalaprofiiliks.

Keevitamine: Keevitage äärikuid, linti ja jäikusi vastavalt keevitusprotseduuri spetsifikatsioonidele (WPS).

Kuumtöötlus: vajadusel pinge leevendamine, et vähendada keevitusdeformatsiooni.

Töötlemine: puurida augud otsakelgu ja käru kinnitamiseks; masina kraana rööpad, kui need on integreeritud.

Kontrollimine: kontrollige keevisõmbluse kvaliteeti (röntgenikiirgus või ultraheli), mõõtmeid ja pinnaviimistlust.

4. Otsakelgu ja käru koost
Raami valmistamine: Lõika ja keevitage otsaraamid ja käruraamid.

Rattakoost: Paigaldage rattad ja paigaldage laagrid; kokku panna ajami mootor ja käigukast.

Paigaldamine: kinnitage rattad raamidele ning paigaldage pidurid ja piirlülitid.

Testimine: rataste ja pidurite staatilised ja dünaamilised testid sujuva pöörlemise ja kandevõime tagamiseks.

5. Tõstuki koost
Paigaldage tross või ketttõstuk kärule.

Paigaldage konksuplokk, kaitseriiv, koormuse piiraja ja koormusandurid.

Ühendage tõstuki mootor, käigukast, pidur ja andurid.

Tehke funktsionaalsed testid tõstekiiruse, tõstevõime ja pidurdamise kohta.

6. Elektrijuhtmed ja juhtimissüsteem
Paigaldage mootorikaablid, juhtkaablid ja sideliinid.

Paigaldage PLC, VFD-d, kontaktorid ja ohutusreleed juhtkappi.

Juhtmete piirlülitid, alarmid, hädaseiskamine ja andurid.

Programmeerige PLC automatiseeritud juhtimisloogika, turvablokeeringute ja diagnostikaga.

7. Pinnatöötlus
Puhastamine: eemalda rooste, õli ja praht kõikidelt terasdetailidelt.

Kruntkate: kandke peale-korrosioonivastane krunt.

Lõppvärv: pritsige kulumise ja korrosiooni eest kaitsmiseks{0}}kõrge vastupidavat tööstusvärvi.

Kõvenemine: viimistluskvaliteedi tagamiseks laske õigel kuivamisajal.

8. Paigalduseelne-testimine
No-Koormustestid: liigutage kraanat, käru ja tõstukit ilma koormata, et kontrollida liikumist, kiirust ja juhtimist.

Koormuskatse: tehke tõstevõime ja konstruktsiooni terviklikkuse tagamiseks standardkoormuse katse.

Ohutusseadme kontroll: kontrollige ülekoormuse piiraja, piirlülitite, hädaseiskamise ja häirete toimimist.

Automatiseerimise valideerimine: testige automatiseeritud järjestusi, positsioneerimise täpsust ja anduri tagasisidet.

9. Pakkimine ja saatmine
Vajadusel transportimiseks võtke osad lahti.

Kaitske komponente roostekindla-polsterduse ja turvalise pakkimisega.

Valmistage ette dokumentatsioon, sealhulgas kasutusjuhendid, hooldusjuhendid ja testimise sertifikaadid.

10. Paigaldamine ja kasutuselevõtt (kohapeal-)
Pange kraana komponendid uuesti kokku kliendi kohapeal.

Joondage kraana rööpad ja kindlustage raja struktuur.

Ühendage toite- ja juhtimisjuhtmestik.

Kalibreerige andureid ja testige automaatjuhtimisfunktsioone.

Rongide operaatorid ja hoolduspersonal.

Andke üle dokumentatsioon ja sertifikaat.


Töötoa vaade:

Ettevõte on paigaldanud intelligentse seadmete haldusplatvormi ning paigaldanud 310 käsitsemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani valmimist on üle 500 komplekti (komplekti) ja seadmete võrgustumise määr ulatub 95%-ni. Keevitusliinid on kasutusele võetud, plaanitakse paigaldada 50 ja kogu tootesarja automatiseerimisaste on jõudnud 85%-ni.
