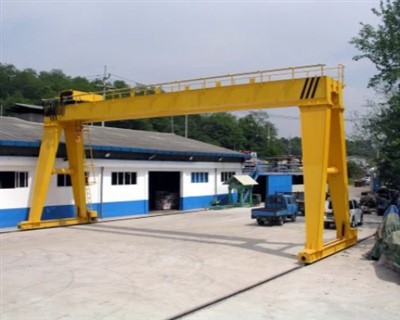

Raam-pukk-kraana



Raam-pukkkraana peamised omadused:

Struktuur:

Koosneb kahest vertikaalsest jalast, mis on ühendatud horisontaalse tala (talaga).

Saab olla fikseeritud või reguleeritav kõrguse ja ulatusega.

Mõnel mudelil on üks tala (kergemad koormused) või topelttalad (raskemad koormused).

Liikuvus:

Fikseeritud pukk-kraana: Statsionaarne, kasutatakse kindlas tööpiirkonnas.

Mobiilne pukkkraana: Varustatud ratastega (käsitsi või mootoriga) lihtsaks ümberpaigutamiseks.

Rööpale{0}}monteeritud portaal (RMG): Jookseb rööbastel, et tagada täpne liikumine suurtel aladel (nt konteinerite käitlemine).

Kandevõime:

Tavaliselt ulatub0,5 tonni kuni üle 50 tonni, olenevalt disainist.

Raskeveokite{0}}mudelid võivad sisaldada tugevdatud terasest talasid ja tugesid.

Tõstemehhanism:

Kasutab elektrilist või käsitsi tõstukit (ketttõstuk, trosstõstuk või käru).

Saab juhtida rippjuhtimispuldi, kaugjuhtimispuldi või salongi kaudu.



Võrdlus teiste kraanadega

Funktsioon	-Raam-pukkkraana	Sildkraana	Jib Crane
Liikuvus	✅ Kaasaskantav	❌ Kinnitatud struktuuriga	✅ Piiratud
Paigaldamine	Vundamenti pole vaja	Nõuab raja talasid	Vajab tuge
Kandevõime	Kuni 50+ tonni	Kuni 500+ tonni	Kuni 20 tonni
Tööruum	Toas/väljas	Enamasti siseruumides	Väikesed alad
Maksumus	Madal kuni keskmine	Kõrge	Keskmine



Tõstevõime: 30 tonni (30 000 kg)
Laius: 10-35 m (kohandatav)
Tõstekõrgus: 6m-20m (reguleeritav)
Tõstuki tüüp: topelt{0}}tala elektrilise trosstõstukiga (QD-tüüp)
Reisisüsteem: mootoriga (rööbas-juhitav või kummi-väsinud)
Ratta tüüp: terasrattad (siinidele) / õhkrehvid (põrandale)
Juhtimissüsteem: juhitav{0}}kabiin või kaugjuhtimispult
Toide: 380V/50Hz (3-faasiline)
Konstruktsiooniteras: Q345B (kõrge-tugevus) korrosioonikindla-kattega

A raami pukk-kraanakoosneb mitmest peamisest konstruktsiooni- ja mehaanilisest komponendist, mis töötavad koos raskete koormate ohutuks tõstmiseks ja teisaldamiseks. Allpool on põhikomponentide jaotus:



1. Peamised struktuurikomponendid

A. Pukkraam (tugistruktuur)

Jalad (püstised/sambad)– Vertikaalsed toed, mis kannavad kraana raskust ja koormust.

Ülemine tala (kandur)– Horisontaalne tala, mis ulatub jalgade vahele ja toetab tõstukit ja käru.

Alusraam (otsakärud)– Alumine osa liikuvuse tagamiseks rataste või siinidega.

B. Risttala (silla tala)

Ühe- või kahetalaline konstruktsioon, olenevalt kandevõimest.

Toetab käru ja tõstukit.





2. Liikumise ja liikumise komponendid

A. Rattad ja roomikud

Fikseeritud rattad– Statsionaarsete pukk-kraanade jaoks.

Pöörlevad rattad– Võimaldage teisaldatavates pukk-kraanades manööverdusvõimet.

Raudteesüsteem– Kasutatakse juhitud liikumiseks{0}}rööpale paigaldatud pukk-kraanates (RMG).

B. Ajami mehhanism (mootorkraanad)

Reisimootorid– Elektrimootorid kraana liigutamiseks mööda rööpaid või põrandaid.

Pidurid– Tagada ohutu peatumine.



3. Tõstemehhanism

A. Tõstuk

Elektriline ketttõstuk– Tavaline kerge ja keskmise koormuse korral.

Tross-tõstuk– Kasutatakse raskemate koormate jaoks (5 tonni ja rohkem).

Käsitõstuk (hoob või ketiplokk)– Väiksemate, toiteallikata -rakenduste jaoks.

B. Käru

Liigutab tõstukit mööda tala (käsitsi või mootoriga).

Käsitsi lükatav käru– Käsitsi juhitav.

Elektriline käru– Mootori{0}}ajam tagab sujuvama liikumise.

4. Juhtimissüsteem

Ripatsi juhtimine– Käeshoitav kaugjuhtimispult kraana juhtimiseks.

Raadio kaugjuhtimispult- Traadita töö parema liikuvuse tagamiseks.

Kabiini juhtimine (suurte pukk-kraanade jaoks)– Operaator istub kajutis.

5. Ohutuskomponendid

Piirlülitid– Vältige tõstuki või käru üle{0}}liikumist.

Ülekoormuskaitse– Andurid kaalupiirangute ületamise vältimiseks.

Kokkupõrkevastased{0}süsteemid– Kasutatakse mitme{0}}kraanaga keskkondades.

Pidurid ja lukustuspoldid– Kinnitage kraana, kui see seisab.

.

6. Valikulised tarvikud

Tugijalad– Pikendavad toed täiendava stabiilsuse tagamiseks.

Reguleeritava kõrguse mehhanism– Hüdrauliline või mehaaniline kõrguse reguleerimine.

Festoon süsteem– Haldab elektritõstukite ja kärude kaableid.

Kraana tuled ja alarmid– Ohutuse tagamiseks hõivatud tööruumides.

Põhikomponentide kokkuvõte:

Kategooria	Komponendid
Struktuur	Jalad, tala, alusraam
Liikuvus	Rattad, rööpad, veomootorid
Tõstesüsteem	Tõstuk, käru, konks
Juhtnupud	Ripats, pult, kabiin
Ohutus	Piirlülitid, ülekoormuskaitse, pidurid

SKITS

Peamine tehniline



A-raampukk-kraanasid kasutatakse nende tõttu laialdaselt erinevates tööstusharudesmitmekülgsus, mobiilsus ja{0}}kuluefektiivsus. Siin on nende peamised eelised:

1. Kaasaskantavus ja mobiilsus

Kergesti teisaldatav (manuaal- või mootoriga rattad).

Püsivat paigaldust pole vaja (erinevalt sildakraanadest).

Ideaalne ajutistele töökohtadele või mitmele töökohale.

2. Hoone ei vaja muudatusi

Ei vaja tugevdatud lagesid ega tugikonstruktsioone.

Saab kasutada õues või madala kõrgusega rajatistes.

3. Reguleeritav ja kohandatav

Laiust ja kõrgust saab erinevate rakenduste jaoks muuta.

Saadaval aastalühekordne tala(kerge kuni keskmine koormus) võikahekordne tala(rasked{0}}koormused).

4. Kulu-efektiivne

Madalam algkulu võrreldes sildkraanadega.

Minimaalne hooldus vajalik.

5. Lihtne kasutada

Võib olla käsitsi (ketttõstuk) või mootoriga (elektritõstuk).

Kaugjuhtimispuldi valikud suurendavad ohutust ja täpsust.

6. Suur kandevõime

Toetab koormusi alates0,5 tonni kuni 50+ tonni, olenevalt disainist.

7. Ohutus ja stabiilsus

Tugev teraskonstruktsioon tagab koormuse stabiilsuse.

Valikulinetugijaladjapiduridsuurendada ohutust.



A-raampukk-kraanasid kasutatakse paljudes tööstusharudes raskete koormate tõstmiseks ja teisaldamiseks.

1. Tootmine ja töökojad

Masinate, vormide ja raskete osade teisaldamine.

Koosteliini tugi.

2. Ehitusplatsid

Terasest talade, betoonpaneelide ja ehitusmaterjalide käitlemine.

Ajutine tõstmine kitsastes kohtades.

3. Kohaletoimetamine ja logistika

Konteinerite, kastide ja aluste peale-/mahalaadimine.

Kasutatakse sadamates, ladudes ja kaubatehastes.

4. Autotööstus ja lennundus

Mootorite, sõidukiraamide ja lennukikomponentide tõstmine.

5. Hooldus ja remont

Rasketehnika, generaatorite ja tööstusmasinate hooldus.

6. Raudtee ja laevaehitus

Suurte metallkonstruktsioonide ja laevaosade teisaldamine.

7. Elektrijaamad ja rasketööstus

Turbiinide, trafode ja suurte tööstuslike komponentide käsitsemine.





1. Disain ja planeerimine

Nõudluse analüüs: vastavalt kliendi vajadustele ja kasutusstsenaariumitele viiakse läbi detailne nõudluse analüüs, et määrata kindlaks kraana spetsifikatsioonid, koormus, ulatus, tõstekõrgus jne.

Tehniline projekteerimine: Insenerid kasutavad CAD-i ja muud projekteerimistarkvara üksikasjaliku projekteerimise, sealhulgas konstruktsiooni, mehaanilise, elektrilise ja muude aspektide läbiviimiseks, tagamaks, et projekt vastab asjakohastele standarditele ja spetsifikatsioonidele.

2. Materjali hankimine

Materjali valik: valige sobiv teras, mootorid, juhtimissüsteemid ja muud komponendid vastavalt projekteerimisnõuetele.

Tarnija sõelumine: materjalide ja komponentide tarnijad sõeluge materjalide kvaliteedi ja töökindluse tagamiseks.

3. Töötlemine ja tootmine

Lõikamine ja vormimine: lõikamine, keevitamine, painutamine ja muud protsessid terasel põhitalade, otsatalade ja muude konstruktsioonikomponentide moodustamiseks.

Mehaaniline töötlemine: võtmekomponentide, nagu treimine, freesimine, puurimine jne, täpne töötlemine, et tagada suuruse ja täpsuse vastavus projekteerimisnõuetele.

Pinnatöötlus: pritsida, tsinkida või roostekindlad{0}}metalliosad, et parandada korrosioonikindlust ja esteetikat.

4. Kokkupanek

Komponentide kokkupanek: kogu kraanakonstruktsiooni moodustamiseks pange kokku põhitala, otsatala, käru, tõstemehhanism ja muud komponendid.

Elektrisüsteemi paigaldamine: Paigaldada elektriseadmed nagu mootorid, juhtkilbid, andurid, piirlülitid jne, et tagada elektrisüsteemi normaalne töö.

5. Silumine ja testimine

Esialgne silumine: viige läbi kraana esialgne silumine, et kontrollida iga komponendi koordineerimist ja toimimist.

Koormustest: tehke koormustest, et tagada kraana ohutus ja stabiilsus nimikoormusel, ning katsetage turvaseadmete, nagu ülekoormuskaitse ja piirlülitid, funktsioone.

Jõudluskatse: kontrollige kraana töönäitajaid, nagu tõstekiirus, sõidukiirus, pidurdusefekt jne, et tagada nende vastavus projekteerimisnõuetele.

6. Kvaliteedikontroll

Kvaliteedikontroll: viige läbi kraana igakülgne kvaliteedikontroll, sealhulgas välimus, suurus, jõudlus jne, et tagada vastavus asjakohastele standarditele.

Ohutuse hindamine: viige läbi ohutuse hindamine, et tagada kõigi ohutusseadmete ja -süsteemide normaalne töö.

7. Tarne ja paigaldus

Pakendamine ja transport: Pakkige kvalifitseeritud kraanad ja valmistage need ette transportimiseks kliendi asukohta.

Kohapealne-installimine: teostage kohapeal-paigaldus vastavalt kliendi nõudmistele, sealhulgas põhitootmine ja seadmete silumine.

Koolitus ja üleandmine: koolitage operaatoreid tagamaks, et nad valdavad seadmete töömeetodeid ja ettevaatusabinõusid ning lõpetavad üleandmistöö.















Materjali kontroll

Kvaliteedikontroll: ostetud toormaterjalidele viiakse läbi range kvaliteedikontroll, et tagada nende vastavus projekteerimisnõuetele ja riiklikele standarditele.

Materjali ladustamine: korrosiooni või kahjustuste vältimiseks ladustatakse kvalifitseeritud materjale vastavalt klassifikatsioonile.

Lõikamine ja vormimine

Terase lõikamine: kasutage terase lõikamiseks vastavalt joonise suurusele plasmalõikamist, laserlõikamist või leeklõikamist ja muid tehnoloogiaid.

Vormimistöötlemine: põhitala, otsatala ja muude konstruktsiooniosade valmistamiseks vormige terasplaat painutamise, valtsimise, keevitamise ja muude protsesside abil.

Keevitamine

Komponentide keevitamine: Lõigatud ja vormitud terasosad keevitatakse põhikonstruktsioonidesse, nagu põhitala, otsatala ja käru. Konstruktsiooni tugevuse ja keevituskvaliteedi tagamiseks tuleb keevitusprotsessi rangelt kontrollida.

Keevisõmbluste kontrollimine: kasutage keevisõmbluste kontrollimiseks mittepurustavat-katsetehnoloogiat (nt ultraheli testimine, radiograafiline testimine), et veenduda, et seal pole pragusid ega muid defekte.

Mehaaniline töötlemine

Täppistöötlus: Täppistöötlus teostatakse kraana põhikomponentidega, nagu rattakomplektid, laagripesad, rihmarattad jne, et tagada nende mõõtmete täpsus ja pinna kvaliteet.

Kogu masina kokkupanek

Üldine kokkupanek: eel{0}}monteerimise alusel viiakse läbi kraana üldine kokkupanek, sealhulgas kaugtala, otsatala, tõstemehhanismi, kõnnimehhanismi jne lõplik paigaldus.

Kasutuselevõtt ja testimine

Dünaamilistes tingimustes testitakse kraana töövõimet, sealhulgas tõstmise, kõndimise, juhtimise ja muude funktsioonide testimist. Kokkupandud sildkraana üldist suurust kontrollitakse, et kõik mõõtmed vastaksid projekteerimisnõuetele.

Pihustamine ja korrosioonivastane{0}}töötlus

Pinnatöötlus Rooste eemaldamine: rooste eemaldamine kraana pinnalt, levinud meetodid hõlmavad liivapritsi, peitsimist jne. Krundi pihustamine: metalli oksüdeerumise ja korrosiooni vältimiseks pihustage töödeldud pinnale -korrosioonivastast krunti. Pealisvärvi pihustamine Värvipihustamine: Pihustage pealisvärvi vastavalt kliendi nõudmistele või tööstusstandarditele, et anda kraanale kaitsev ja dekoratiivne efekt. Märgistus: pärast pihustamist märgistage kraana identifitseerimisandmed vastavalt spetsifikatsioonidele, nagu mudel, nimikoormus jne.

Tehas ja paigaldus

Pakendamine ja transport

Pakendi kaitse: pakendage kraana põhikomponendid kaitsvalt, et vältida transportimise ajal kahjustusi. Transpordikorraldus: vastavalt seadme suurusele ja transporditingimustele valige sobiv transpordiviis kraana transportimiseks kliendi asukohta.

Vastuvõtt ja kohaletoimetamine

Kliendi aktsepteerimine

Kohapealne vastuvõtmine-: klient võtab kraana kohapeal vastu- vastavalt lepingu nõuetele ja tehnilistele kirjeldustele, et kontrollida seadmete toimivust ja kvaliteeti.

Probleemi kõrvaldamine: kui avastatakse probleeme, peab tootja need õigeaegselt kõrvaldama, et tagada seadmete täielik vastavus kliendi nõuetele. Tarnimine ja kasutamine Kasutuskoolitus: Tootja koolitab tavaliselt kliendi operaatoreid tagamaks, et nad oskavad kraanat õigesti ja ohutult kasutada.
