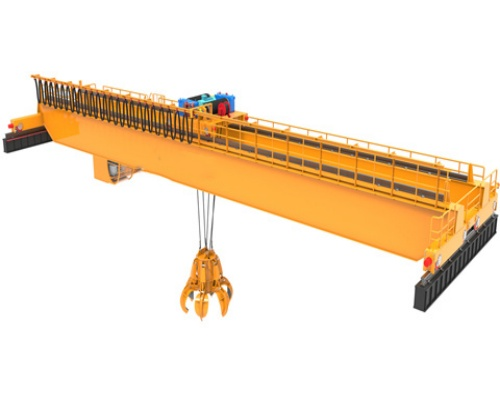

Elektriline sildkraana

1. Elektriline haarats-sildkraana on teatud tüüpi sildkraana, mis on ette nähtud puistematerjalide käsitsemiseks ja transportimiseks, kasutades haaratskoppa või klapi kinnitust. See ühendab sildkraana funktsionaalsuse elektrilise haaratsimehhanismiga, muutes selle ideaalseks keskkondades, kus on vaja tõhusat lahtiste või puistematerjalide käsitlemist.

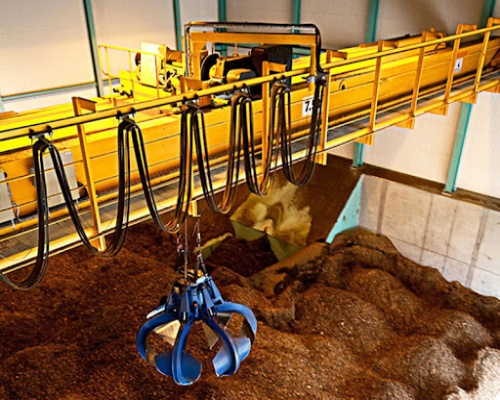

2.Ülevaade Elektrilist haaratssildkraanat kasutatakse sellistes tööstusharudes nagu terase tootmine, ehitus, kaevandamine ja sadamarajatised materjalide, nagu kivisüsi, maak, teravili ja muud puistkaubad, tõhusaks käitlemiseks. Kraana koosneb sillast, mis ulatub üle tööala laiuse ja mida toetavad otsakelgud, mis võimaldavad sellel liikuda mööda paralleelseid maandumisradu. Elektrilist haaratsit ehk klappkoppi kasutatakse puistematerjalide kühveldamiseks, tõstmiseks ja transportimiseks.



3. Järeldus Elektriline haarats-sildkraana on väga tõhus lahendus puistematerjalide käitlemiseks erinevates tööstuslikes tingimustes. Tugeva konstruktsiooni, tõhusa elektrilise haaratsimehhanismi ja tervikliku juhtimissüsteemiga pakub see suuremat tootlikkust, ohutust ja paindlikkust suurte materjalide haldamisel. Olgu see siis sadamates, terasetehastes, kaevandustöödel või ehitusplatsidel, sellel kraanal on oluline roll materjalikäitlusprotsesside optimeerimisel.

Max Tõstekõrgus: 30m

Hinnatud tõstehetk:/

Max Tõstekoormus: 50t

Laius: 10,5-31,5 m

Hinnatud tõstehetk:/

Tõstemehhanism: elektriline käru

Toiteallikas: 3-faasiline 380V 50hz

Tõstekiirus: 1-15M/MIN

Käru sõidukiirus: 5-40M/MIN

Kraana kiirus: 5-100M/MIN





1.Kaugtuli

1. Elektrilise haardega sildkraana kaugtala on kriitiline konstruktsioonikomponent, mis toetab kogu kraanasüsteemi, sealhulgas elektrilist haardemehhanismi ja tõsteseadmeid. See ulatub tööala laiusele ja võimaldab kraanal liikuda üle raja talade.

2. Elektrilise haaratsisildkraana kaugtala on oluline komponent, mis pakub konstruktsioonilist tuge ja võimaldab kraanal täita oma materjalikäitlusfunktsioone. Selle disain ja konstruktsioon peavad vastama rangetele standarditele, et tagada ohutus, vastupidavus ja tõhus töö. Nõuetekohane valmistamine, regulaarne hooldus ja ohutusprotokollidest kinnipidamine on elektrilise haardesildkraana kaugtulede jõudluse ja töökindluse säilitamiseks hädavajalikud.

Tõstesüsteem

1. Elektrilise haardega sildkraana tõstesüsteem on loodud puistematerjalide tõhusaks käsitsemiseks ja transportimiseks, kasutades haaratskoppa või klapi kinnitust. See süsteem sisaldab mitmeid põhikomponente, mis töötavad koos materjalide täpsuse ja usaldusväärsuse tõstmiseks, langetamiseks ja teisaldamiseks.

2. See süsteem koosneb tavaliselt mitmest põhikomponendist:

Tõstemehhanism: see mehhanism sisaldab ühte või mitut elektrilist tõstukit, millest igaüks on varustatud mootoriga, mis käitab trumlit või tõsteratast, mille ümber tross on keritud. Kui mootor on aktiveeritud, kerib see köie trumlile, tõstes konksu ja selle külge kinnitatud koormat. Vastupidine tegevus langetab konksu.

Traattrossid: need on suure tõmbetugevusega terastrossid, mis ühendavad tõstuki trumli konksuga. Need peavad olema piisavalt tugevad, et toetada kraana maksimaalset kandevõimet ilma venitamata või purunemata.

Konksuplokk: konksuplokk on rataste või rihmarataste komplekt, millest terastrossid läbivad. Selle eesmärk on suunata ja jaotada jõud trossidelt konksule, suurendades mehaanilist eelist ja võimaldades suuremate koormuste tõstmist väiksema pingutusega.

3. Elektrilise haardega sildkraana tõstesüsteem on mõeldud tõhusaks ja täpseks materjalikäsitsemiseks. See sisaldab elektrilist tõstukit, haaratskoppa, käru ja juhtimissüsteeme, millest igaüks mängib olulist rolli puistematerjalide tõstmisel ja transportimisel. Iga komponendi nõuetekohase hooldamise ja kontrollimise tagamine on ohutuks ja usaldusväärseks tööks ülioluline.



3.Lõppvedu

1. Elektrilise haardega sildkraana otsatala on ülioluline komponent. See on osa sillakonstruktsioonist, mis ulatub üle rööbaste või raja talade, pakkudes tuge kraana liikumisele. Sellel otsatalal on sageli erinevad elektrilised ja mehaanilised komponendid, sealhulgas ajamimehhanismid ja juhtimissüsteemid. See tagab kraana stabiilsuse ja joondamise selle töö ajal.

2. Otsatala toetab sildkraana konstruktsiooni, võimaldades sellel ületada raja või rööbastee pikkust. See aitab jaotada koormust ja säilitada töötamise ajal stabiilsust.

3. Otsatala sisaldab sageli juhtpaneele ja elektrisüsteeme kraana käitamiseks. See hõlmab tõstemehhanismide ja haaratskopa juhtimist.

4. Kokkuvõttes mängivad elektrilise haaratsisildkraana otsatalad stabiilsuse tagamisel, koormuspingete jaotamisel ja kraana liikumise toetamisel otsustavat rolli. Need on kraana pealisehitise lahutamatu osa, tagades ohutu ja töökindla töö raskete koormate tõstmisel ja transportimisel.



4.Crane reisimehhanism

1. Elektrilise haaratsi sildkraana olulise osana vastutab kraana liikumismehhanism kogu kraana juhtimise eest, et liikuda mööda rööbastee tala vasakule ja paremale. Kraana liikumismehhanismi konstruktsioon ja jõudlus mõjutavad otseselt kraana töö efektiivsust ja ohutust.

2. Elektrilise haaratsikraana kraana liikumismehhanism sisaldab tavaliselt ajamiseadet, rattakomplekti, rööpaklambrit, piduriseadet jne.

Kui kraana peab liikuma vasakule ja paremale, saadab juhtsüsteem juhised kraana sõidumehhanismi ajamiseadmele, mootor võtab juhised vastu ja hakkab tööle, paneb reduktori ja hammasrattad pöörlema, seejärel paneb rattakomplekti veerema. rööbastee talale, et kraana saaks liikuda ettenähtud asendisse. Kui see peab peatuma, töötab piduriseade kohe, et tagada kraana peatumisasendi täpsus. Elektrilise haardega sildkraana kraana liikumismehhanismil peab olema stabiilne kiirus, täpne positsioneerimine, usaldusväärne pidurdamine ja muu jõudlus. tagama peale- ja mahalaadimistoimingute sujuva edenemise. Samal ajal peab see olema ka hea kohanemisvõimega, suutma normaalselt töötada erinevates keskkonnatingimustes.

Kokkuvõttes mängib elektrilise haaratsisildkraana kraana liikumismehhanism kogu kraanas äärmiselt olulist rolli. Ainult selle struktuuri, tööpõhimõtte, jõudlusnõuete ja hooldusmeetodite mõistmisel saame seda seadet paremini kasutada ja hooldada, parandades seeläbi kraana tööefektiivsust ja tagades tootmisohutuse.



5. Käru sõidumehhanism

1. Elektrilise haardega sildkraana käru liikumismehhanism on oluline komponent materjalide transportimisel tööstus- ja logistikaseadmetes. See mehhanism võimaldab haaratsi sujuvat horisontaalset liikumist piki sildkraanat, võimaldades täpset positsioneerimist ja tõhusat materjali käsitsemist.

2. Käru liikumismehhanism koosneb tavaliselt ajamist, ratastest, pidurisüsteemist ja tugiraamist. Ajami agregaat sisaldab tavaliselt elektrimootorit ja käigukasti, mis tagavad vajaliku pöördemomendi ja kiiruse reguleerimise. Rattad on paigaldatud sillasiinidele ja hõlbustavad käru liikumist. Pidurisüsteem tagab ohutu töö, vältides tahtmatut liikumist. Kui kraana operaator või juhtsüsteem käivitab liikumiskäskluse, aktiveerub käru ajami elektrimootor. Pärast käigukasti kaudu sobiva kiiruse ja pöördemomendi tasemeni langetamist pöörab see võimsus rattaid, lükates käru mööda silda edasi. Täiustatud juhtnupud võivad reguleerida käru kiirust ja suunda, võimaldades haaratsi täpset paigutust.

3. Kokkuvõttes mängib elektrilise haardega sildkraana käru liikumismehhanism materjalikäitlustoimingutes üliolulist rolli. Selle töökindel ja täpne töö on ülioluline tootlikkuse ja ohutuse säilitamiseks tööstuskeskkonnas. Mõistes selle struktuuri, tööpõhimõtteid ja hooldusnõudeid, saavad operaatorid ja hoolduspersonal tagada selle üliolulise seadme töökindluse.



6.Kraana ratas

1. Elektrilise haaratsiga sildkraana kraanaratas on põhikomponent, mis võimaldab kraanal liikuda mööda rööpaid või talasid, millele see on paigaldatud. Need rattad on spetsiaalselt loodud kandma kraana suurt raskust ja selle kasulikku koormust, tagades sujuva ja usaldusväärse liikumise.

2. Sõltuvalt rakendusest ja keskkonnatingimustest saab kraanarattaid valmistada erinevatest materjalidest, nagu teras, malm või isegi sünteetilised materjalid. Terasrattad on levinud nende tugevuse ja vastupidavuse tõttu, malmrattaid aga eelistatakse nende löökide ja müra neelamise tõttu. Rattad paigaldatakse tavaliselt rattarummudesse, mis seejärel kinnitatakse kraana kere külge. Need võivad olla fikseeritud või pöörlevad, olenevalt kraana konstruktsioonist. Mõnel kraanal on rattad, mida saab pöörata, et kohanduda väikeste muutustega rööbastee joonduses, tagades sujuvama töö ja vähendades kulumist.

3. Kokkuvõttes on elektrilise haaratsisildkraana kraanarattad kriitilised komponendid, mis nõuavad hoolikat valikut, hooldust ja perioodilist väljavahetamist, et tagada kraana töökindlus ja ohutus. Nõuetekohane tähelepanu nendele elementidele aitab maksimeerida kraana tõhusust ja pikaealisust tööstuslikes rakendustes.





7.Kraana haarats

1. Kraana haarats, tuntud ka kui haarats või haarats, on elektrilise haaratsi sildkraana oluline komponent. Seda kasutatakse mitmesuguste materjalide roomamiseks, tõstmiseks ja vabastamiseks, eriti sellistes tööstusharudes nagu vanarauaplatsid, taaskasutusrajatised, sadamad ja ehitusplatsid.

2. Kraana haaratsid koosnevad tavaliselt raamist, küünistest või sõrmedest, sulgemismehhanismist ja ühendusriistvarast, mis kinnitab selle kraana tõstemehhanismi külge. Sõltuvalt konstruktsioonist ja nõuetest võib sulgemismehhanismi toita mehaaniliselt, hüdrauliliselt või pneumaatiliselt. Aktiveerimisel tõmbab sulgemismehhanism küünised või sõrmed kokku, kinnitades materjali tõstmiseks. Vabastamine saavutatakse mehhanismi ümberpööramisega, küüniste või sõrmede avamisega.

3. Kokkuvõttes on elektrilise haaratsiga sildkraana kraanahaarats spetsiaalne tööriist, mis on mõeldud mitmesuguste materjalide haaramiseks, tõstmiseks ja manipuleerimiseks. Selle disain, töö ja hooldus on olulised materjalikäitlustoimingute tõhususe ja ohutuse tagamiseks tööstuskeskkonnas. Valides õiget tüüpi haaratsi ja hooldades seda õigesti, saavad kasutajad optimeerida oma kraana jõudlust ja pikendada selle kasutusiga.

·

·

Mootor

Elektrilise haaratsisildkraana mootor on kriitiline komponent, mis tagab koormate tõstmiseks ja teisaldamiseks vajaliku võimsuse. See vastutab elektrienergia muutmise eest mehaaniliseks liikumiseks, mis juhib kraana erinevaid mehhanisme, sealhulgas tõstemehhanismi, mis käitab haaratsi ja seda mööda silda liigutavat käru.



Elektrilistes haaratskraanades kasutatakse mitut tüüpi mootoreid, sealhulgas:

Vahelduvvoolumootorid: neid kasutatakse tavaliselt nende lihtsuse, töökindluse ja juhitavuse tõttu. Need võivad olla kas asünkroonmootorid või sünkroonmootorid.



Alalisvoolumootorid: Ajalooliselt levinumad, pakuvad täpset kiiruse reguleerimist ja neid kasutati sageli siis, kui oli vaja muuta kiirust. Kuid vahelduvvoolumootori juhtimistehnoloogia arenguga on alalisvoolumootorid muutunud vähem levinud.



Inverteriga vahelduvvoolumootorid: need on loodud töötama muutuva sagedusega ajamite (VFD) jaoks, mis võimaldavad täpset kiiruse reguleerimist ja paremat energiatõhusust.



Mootori suurus peab vastama kraana võimsusele ja töötsüklile. See peab tootma piisavalt võimsust, et tõsta määratud koormust vajalikul kiirusel ilma ülekuumenemiseta või projekteerimispiire ületamata.



Kaasaegsed elektrilised haaratssildkraanad kasutavad sageli täiustatud juhtimissüsteeme, nagu VFD-d või reguleeritavad sagedusajamid (AFD). Need süsteemid suudavad täpselt juhtida mootori kiirust ja pöördemomenti, parandades töö efektiivsust, ohutust ja vähendades kraana komponentide kulumist.



Kokkuvõttes mängib elektrilise haaratsisildkraana mootor kraana töös olulist rolli. Mootoritehnoloogia edusammud, nagu VFD-de kasutamine ja energiasäästlikud konstruktsioonid, on oluliselt parandanud nende kraanade jõudlust ja ohutust. Mootori õige valik, hooldus ja töö on hädavajalikud, et tagada kraana töökindlus ja tõhusus materjalide käitlemisel tööstuses.

.



Heli- ja valgustussignalisatsioon ja piirlüliti

Heli- ja valgussignalisatsioon ning piirlülitid on elektriliste haaratssildkraanade olulised turvaelemendid. Need on mõeldud operaatorite ja ümbritsevate töötajate hoiatamiseks võimalike ohtude eest ning kraana automaatseks peatamiseks, kui see läheneb oma liikumistee lõpule või teatud rikete korral.

Heli- ja valgushäiresüsteem

Heli- ja valgushäiresüsteemi kasutatakse heli- ja visuaalsete hoiatuste andmiseks potentsiaalselt ohtlikes olukordades. See süsteem on eriti oluline keskkondades, kus kraana töötab töötajate või muude seadmete vahetus läheduses.

Alarmsüsteemi võib aktiveerida käsitsi kraanaoperaator või automaatselt turvasüsteemid, kui teatud tingimused on täidetud, näiteks kui kraana läheneb oma rööbastee lõppu või kui tuvastatakse võimalik kokkupõrge.

Häiresüsteem hoiatab lähedalasuvaid töötajaid kraana olemasolust ja tööst, tagades, et nad saavad võtta vajalikke ettevaatusabinõusid.

Piirlülitid

Lõpplülitid on automaatsed juhtseadmed, mis peatavad kraana, kui see jõuab oma käigu lõppu või kui ilmnevad teatud tööpiirangud.

Kui kraana läheneb oma liikumistee lõpule või jõuab etteantud tööpiirini, käivitub vastav piirlüliti.

Käivitamisel katkestab piirlüliti automaatselt kraana liikumist juhtiva(te) mootori(te) voolu, peatades selle kohe.

Mõned piirlülitid on ühendatud ka juhtsüsteemiga, et saata signaale kraana operaatori konsoolile, mis näitab, et piir on saavutatud.

Kokkuvõtteks võib öelda, et nii heli- kui valgussignalisatsioon ning piirlülitid on elektriliste haaratssildkraanade olulised turvaelemendid. Nende eesmärk on hoiatada ja kaitsta personali, vältida seadmete kahjustusi ja tagada, et kraana töötab ettenähtud piirides. Nende komponentide regulaarne ülevaatus ja hooldus on vajalik nende tõhususe ja ohutusstandardite järgimiseks.



10. Ohutusseadmed

Ülekoormuskaitse seadmed

Koormusandurid või kaaluindikaatorid: kasutatakse tõstetava koorma mõõtmiseks ja kasutajale tagasiside andmiseks. Kui koormus ületab kraana võimsust, võib süsteem automaatselt piirata tööd.

Ülekoormuse piirlülitid: need katkestavad automaatselt tõstuki mootori toite, kui koormus ületab kraana nimivõimsust.

Reisipiirangu lülitid

Nagu varem mainitud, peatavad need lülitid kraana selle liikumistee lõpus, et vältida selle väljumist ohututest piiridest ja potentsiaalselt konstruktsioonikahjustusi või kokkupõrkeid.

Tõste piirlülitid

Need juhivad maksimaalset kõrgust, kuhu koorem võib tõsta, ja madalaimat punkti, kuhu see võib laskuda, vältides tööülesannete täitmist, mis võib põhjustada õnnetusi või kahjustusi.

Kokkupõrkevastased seadmed

Kraana kokkupõrkevastased süsteemid: mitme kraanaga keskkondadesse võib paigaldada süsteeme, mis tuvastavad sildkraana teel teiste kraanade või takistuste olemasolu ja hoiatavad operaatorit või peatavad kraana automaatselt.

Maapealsed hoiatused: hoiatussüsteemid, mis hoiatavad maapealseid töötajaid liikuvate kraanade eest, sageli integreeritud heli- ja valgushäiresüsteemiga.

Hädapeatused

Hädaseiskamisnupud: Need nupud asuvad kraanaoperaatori käeulatuses ja võimaldavad hädaolukorras kõigi mootorite viivitamatut voolukatkestust.

Kaugseiskamised: mõnel juhul saab hädaseiskamise aktiveerida ka kaugjuhtimisega, võimaldades teistel töötajatel kraana peatada, kui operaator ei saa seda teha.

Liikumise ja kiiruse reguleerimise seadmed

Kiirusmonitorid: seadmed, mis jälgivad kraana liikumiskiirust tagamaks, et see ei ületaks ohutut töökiirust.

Dünaamilised pidurisüsteemid: kasutatakse koormate sujuvaks langetamiseks ja äkiliste kukkumiste või tõmbluste vältimiseks, mis võivad põhjustada vigastusi või kahjustusi.

Elektrilised ohutusseadmed

Isolatsioonimonitorid: seadmed, mis kontrollivad õiget isolatsiooni ja maandust, et kaitsta elektririkkete eest.

Veavoolu indikaatorid: need seadmed tuvastavad ebanormaalse voolutaseme, mis võib viidata elektririkkele, käivitades edasiste probleemide vältimiseks väljalülitamise.



11.Juhtrežiim

1. Maapealne juhtimine

Sarnaselt kaugjuhtimispuldiga võimaldavad maapealsed juhtimissüsteemid operaatoril juhtida kraanat statsionaarsest või mobiilsest maapealsest juhtimisjaamast. See võib toimuda juhtmega ühenduse või traadita tehnoloogia kaudu. Maapealsetel juhtimisjaamadel on sageli mitme juhtelemendiga paneel, mis sarnaneb kabiinis leiduvatele. See seadistus on kasulik olukordades, kus operaator peab olema maa peal, näiteks sadamaoperatsioonidel või suurte või ohtlike materjalide teisaldamisel.

2. Kabiini juhtimine

Kabiini juhtimine hõlmab kraana juhtimist suletud juhikabiinist, mis on paigaldatud kraanale. Kabiin on varustatud juhthoobade, nuppude või juhtkangiga kraana funktsioonide juhtimiseks. See seadistus pakub operaatorile mugavamat keskkonda ja võib sisaldada täiendavaid juhtnuppe abifunktsioonide jaoks, nagu haaratsi pööramine või avamine ja sulgemine. Kabiini juhtimine võimaldab ka paremat nähtavust ja kaitset keskkonnatingimuste eest, kuid võib võrreldes maapealsete juhtseadmetega piirata operaatori nähtavust koormale ja ümbritsevale alale.

3.Kaugjuhtimispult

Kaugjuhtimissüsteemid võimaldavad operaatoril juhtida kraanat kaugjuhtimispuldi abil, milleks võib olla raadio või juhtmega kaugjuhtimispult. See meetod suurendab ohutust, eemaldades operaatori potentsiaalselt ohtlikest piirkondadest. See parandab ka nähtavust, kuna operaator saab positsioneerida, et koormast ja ümbrusest oleks parim ülevaade. See võib aga nõuda keerukamat juhtimissüsteemi, et tagada usaldusväärne side kaugjuhtimispuldi ja kraana vahel.

12.Sketš

Peamine tehniline





1. Mitmekülgsus

Elektrilisi haaratsisildkraanasid saab kasutada mitmesuguste materjalide, sealhulgas terade, vanametalli, kivisöe ja muude puistematerjalide jaoks. Haardemehhanism võimaldab neid materjale tõhusalt korjata ja vabastada, muutes kraana sobivaks mitmesugusteks tööstuslikeks rakendusteks.

2. Täpsus ja kontroll

Täiustatud juhtimissüsteemidega pakuvad elektrilised haaratsisildkraanad täpset positsioneerimist ja koormate kontrollitud liikumist. See täpsus vähendab õnnetuste ja kahjude ohtu nii käideldavatele materjalidele kui ka ümbritsevale keskkonnale.

3. Suur tõstevõime

Need kraanad on loodud raskete koormate tõhusaks käsitlemiseks. Tavaliselt on neil suur tõstevõime, mistõttu need sobivad toiminguteks, kus tuleb regulaarselt teisaldada suuri materjalikoguseid.

4. Ruumiefektiivsus

Elektrilised haaratssildkraanad on paigaldatud rööbastele või lennuradadele, võimaldades neil ületada suuri alasid, minimeerides samal ajal maapinna hõivatust. See funktsioon muudab need ideaalseks piiratud ruumiga ruumide jaoks.

5. Parem ohutus

Kaasaegsed elektrilised haaratssildkraanad on varustatud erinevate turvaelementidega, sealhulgas piirlülitid, ülekoormuskaitse, hädaseiskamised ja kokkupõrkevastased süsteemid. Need ohutusseadmed aitavad vältida õnnetusi ning kaitsta operaatoreid ja teisi tööpiirkonnas olevaid töötajaid.

6. Energiatõhusus

Võrreldes mõne vanemate või vähem tõhusate kraanamudelitega on elektrilised haaratsisildkraanad mõeldud töötama väiksema energiatarbimisega. See võib aja jooksul kaasa tuua energiakulude kokkuhoiu.

7. Hooldus ja töökindlus

Elektrilisi haaratsisildkraanasid on üldiselt lihtsam hooldada kui mehaaniliselt käitatavaid kraanasid. Nende elektrilisi komponente saab hõlpsamini hooldada ja asendada, mis aitab kaasa seadmete üldisele töökindlusele.

8. Keskkonnakaalutlused

Elektrimasinatena ei eralda need kraanad heitgaase ega saasteaineid, mistõttu on need kütusel töötavate masinatega võrreldes keskkonnasõbralikumad.





1. Laevandus ja sadamatoimingud

Sadamates ja laevatehastes kasutatakse elektrilisi haaratssildkraanasid kauba, nagu teravilja, kivisöe, vanametalli ja muude puistematerjalide peale- ja mahalaadimiseks laevadelt laoaladele ja vastupidi.

2. Tööstus- ja tootmisettevõtted

Neid kraanasid kasutatakse tehastes ja tootmisettevõtetes toorainete, nagu maagid, kivisüsi ja mineraalid, käitlemiseks. Nad viivad materjalid laost töötlemisaladesse või konveiersüsteemidesse, tagades tootmisprotsessi järjepidevuse.

3. Taaskasutusrajatised

Elektrilisi haardega sildkraanasid kasutatakse ringlussevõtuasutustes ringlussevõetavate materjalide, sealhulgas metallide ja plastide sorteerimiseks ja ülekandmiseks, hõlbustades nende ettevalmistamist ümbertöötlemiseks.

4. Elektrijaamad

Elektrijaamades, eriti fossiilkütuseid kasutavates elektrijaamades, käitlevad elektrilised sillakraanad kivisütt ja muid kütusematerjale, viies need laost ahju või töötlemisalasse.

5. Põllumajandustööstus

Põllumajanduses kasutatakse neid kraanasid teravilja ja muude asjade käitlemiseks, nende teisaldamiseks silohoidlatest transpordivahenditele või vastupidi.

6. Ehitusplatsid

Ehitusplatsidel kasutatakse täitematerjalide, liiva ja 碎石 käitlemiseks elektrilisi haaratssildkraanasid, teisaldades neid materjale ehitusplatsi erinevatesse osadesse vastavalt vajadusele erinevate ehitustegevuste jaoks.

7. Ladustamine ja ladustamine

Ladudes ja laoruumides kasutatakse elektrilisi haarats-sildkraanasid ladustatavate kaupade organiseerimiseks ja teisaldamiseks, eriti nende kaupade, mida ei pakita ühikutesse, vaid ladustatakse lahtiselt.

8. Kaevandustööd

Kaevandamisel saab neid kraanasid kasutada maakide ja mineraalide laadimiseks ja mahalaadimiseks kaevanduskohtadest töötlemisettevõtetesse või transpordivahenditesse.

9. Tsemendi- ja ehitusmaterjalide tööstus

Tsemendi- ja ehitusmaterjalide tööstus kasutab elektrilisi haaratsisildkraanasid toorainete ja muude koostisosade käitlemiseks enne nende tsemendiks töötlemist.





1. Disain ja ehitus

Nõuete analüüs: protsess algab kliendi nõuete üksikasjaliku analüüsiga, sealhulgas kandevõime, ulatuse, tõstekõrguse ja konkreetsete rakenduste kohta.

Disain: Insenerid projekteerivad nõuetest lähtuvalt kraana, sealhulgas selle konstruktsioonikomponendid, haaratsimehhanismi ja elektrisüsteemi. See etapp võib hõlmata arvutipõhise projekteerimise (CAD) tarkvara üksikasjalike plaanide ja mudelite loomiseks.

2. Materjalide hankimine ja ettevalmistamine

Materjali hankimine: Sobivad materjalid, nagu teras, elektrilised komponendid ja haaramismehhanismid, hangitakse konstruktsiooni spetsifikatsioonide põhjal.

Materjali ettevalmistamine: terasprofiilid lõigatakse, vormitakse ja valmistatakse ette keevitamiseks ja kokkupanekuks vastavalt projekteerimisplaanidele.

3. Valmistamine ja kokkupanek

Konstruktsioonide kokkupanek: metallkonstruktsioonid, nagu sild, otsatõstukid ja talad, on kokku pandud keevitamise ja poltidega.

Mehaaniline kokkupanek: Haardemehhanism, tõstukid ja muud mehaanilised komponendid on konstruktsioonile kokku pandud.

Elektriline koost: Elektrilised komponendid, nagu mootorid, juhtimissüsteemid ja juhtmestik, paigaldatakse vastavalt elektriprojektile.

4. Värvimine ja viimistlus

Pinna ettevalmistamine: Pinna ettevalmistamiseks värvimiseks töödeldakse kraana komponendid liivapritsiga või krundiga.

Värvimine: Kraana on värvitud korrosioonikaitse ja esteetika tagamiseks tööstusliku värviga.

5. Kvaliteedikontroll ja testimine

Kontrollimine: iga komponenti ja kogu kraanat kontrollitakse, et tagada nende vastavus kvaliteedistandarditele ja projekteerimisnõuetele.

Koormuskatse: kraana läbib mitmeid koormusteste, et kontrollida selle tõstevõimet ja tööohutust.

Funktsioonide testimine: kraana haardefunktsiooni, liikumist ja juhtimissüsteeme testitakse, et tagada nende õige töö.

6. Paigaldamine ja kasutuselevõtt

Koha ettevalmistamine: Paigalduskoht valmistatakse ette, sealhulgas paigaldatakse raja talad või rööpad, mida mööda kraana liigub.

Kohapealne paigaldamine: Kraana transporditakse objektile ja paigaldatakse ettevalmistatud lennuradadele.

Kasutuselevõtt: kraanat testitakse selle töökeskkonnas, et tagada selle vastavus soovitud jõudluskriteeriumidele.

7. Koolitus ja üleandmine

Operaatorkoolitus: operaatoreid koolitatakse kraanat ohutult ja tõhusalt kasutada.

Üleandmine: Valminud ja testitud kraana antakse kliendile üle koos kogu asjakohase dokumentatsiooniga, sealhulgas kasutusjuhendid ja hooldusjuhendid.

8. Paigaldusjärgne tugi

Hoolduslepingud: Hooldus- ja teeninduslepingud on sõlmitud tagamaks, et kraana töötab ohutult ja tõhusalt kogu selle eluea jooksul.

Klienditugi: Tootjad pakuvad sageli pidevat kliendituge, et aidata mis tahes tööprobleemide või hooldusvajaduste korral.







Materjali kontroll

Kvaliteedikontroll: ostetud toormaterjalidele viiakse läbi range kvaliteedikontroll, et tagada nende vastavus projekteerimisnõuetele ja riiklikele standarditele.

Materjali ladustamine: korrosiooni või kahjustuste vältimiseks ladustatakse kvalifitseeritud materjale vastavalt klassifikatsioonile.

Lõikamine ja vormimine

Terase lõikamine: kasutage terase lõikamiseks vastavalt joonise suurusele plasma lõikamist, laserlõikamist või leeklõikamist ja muid tehnoloogiaid.

Vormimistöötlemine: põhitala, otsatala ja muude konstruktsiooniosade valmistamiseks vormige terasplaat painutamise, valtsimise, keevitamise ja muude protsesside abil.

Keevitamine

Komponentide keevitamine: Lõigatud ja vormitud terasosad keevitatakse põhikonstruktsioonidesse, nagu põhitala, otsatala ja käru. Konstruktsiooni tugevuse ja keevituskvaliteedi tagamiseks tuleb keevitusprotsessi rangelt kontrollida.

Keevisõmbluste kontrollimine: kasutage keevisõmbluste kontrollimiseks mittepurustavat katsetehnoloogiat (nagu ultraheli testimine, radiograafiline testimine), et veenduda, et seal pole pragusid ega muid defekte.

Mehaaniline töötlemine

Täppistöötlemine: Täppistöötlus teostatakse kraana põhikomponentidega, nagu rattakomplektid, laagripesad, rihmarattad jne, et tagada nende mõõtmete täpsus ja pinna kvaliteet.

Kogu masina kokkupanek

Üldmonteerimine: Eelmontaaži alusel viiakse läbi kraana üldine kokkupanek, sealhulgas kaugtala, otsatala, tõstemehhanismi, kõnnimehhanismi jne lõplik paigaldus.

Kasutuselevõtt ja testimine

Dünaamilistes tingimustes testitakse kraana töövõimet, sealhulgas tõstmise, kõndimise, juhtimise ja muude funktsioonide testimist. Kokkupandud sildkraana üldist suurust kontrollitakse, et kõik mõõtmed vastaksid projekteerimisnõuetele.

Pihustamine ja korrosioonivastane töötlus

Pinnatöötlus Rooste eemaldamine: rooste eemaldamine kraana pinnalt, levinud meetodid hõlmavad liivapritsi, peitsimist jne. Krundi pihustamine: Pihustage töödeldud pinnale korrosioonivastast krunti, et vältida metalli oksüdeerumist ja korrosiooni. Pealisvärvi pihustamine Värvipihustamine: Pihustage pealisvärvi vastavalt kliendi nõudmistele või tööstusstandarditele, et anda kraanale kaitsev ja dekoratiivne efekt. Märgistus: Pärast pihustamist märgistage kraana identifitseerimisandmed vastavalt spetsifikatsioonidele, nagu mudel, nimikoormus jne.

Tehas ja paigaldus

Pakendamine ja transport

Pakendi kaitse: pakendage kraana põhikomponendid kaitsvalt, et vältida transportimise ajal kahjustusi. Transpordikorraldus: vastavalt seadme suurusele ja transporditingimustele valige sobiv transpordiviis kraana transportimiseks kliendi asukohta.

Vastuvõtt ja kohaletoimetamine

Kliendi aktsepteerimine

Kohapealne vastuvõtt: tellija teostab kraana kohapealset vastuvõttu vastavalt lepingu nõuetele ja tehnilistele kirjeldustele, et kontrollida seadmete toimivust ja kvaliteeti.

Probleemi kõrvaldamine: kui avastatakse probleeme, peab tootja need õigeaegselt kõrvaldama, et tagada seadmete täielik vastavus kliendi nõuetele. Tarnimine ja kasutamine Kasutuskoolitus: Tootja koolitab tavaliselt kliendi operaatoreid tagamaks, et nad oskavad kraanat õigesti ja ohutult kasutada.
