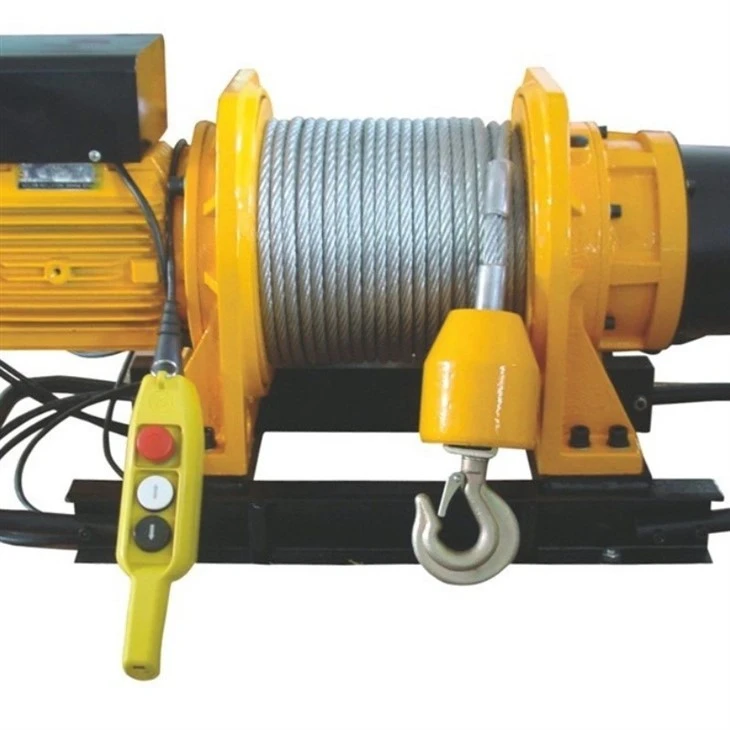

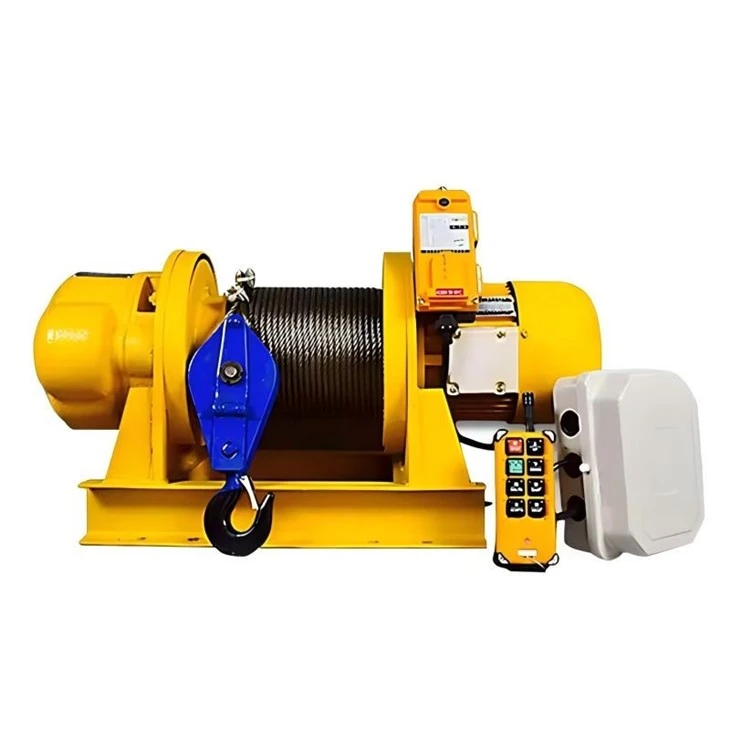

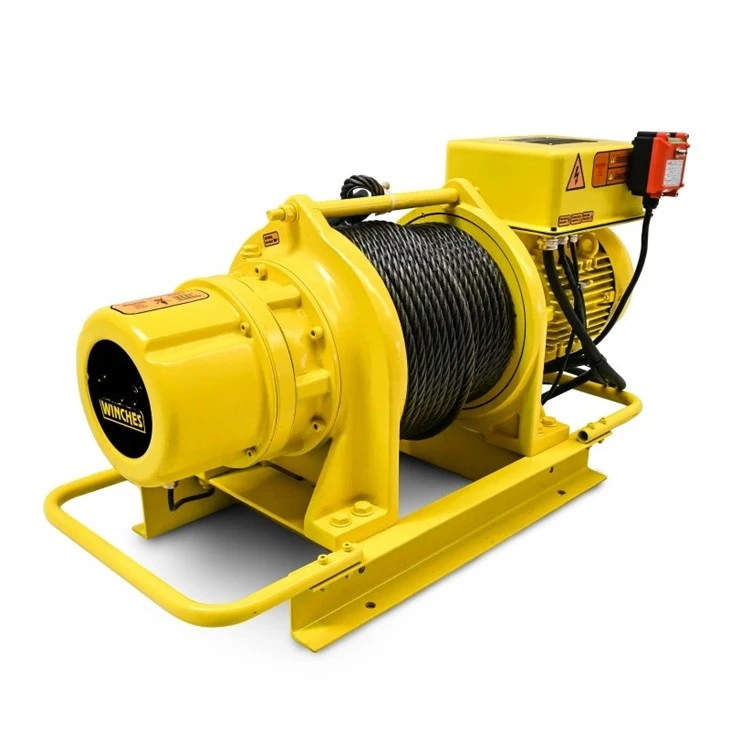

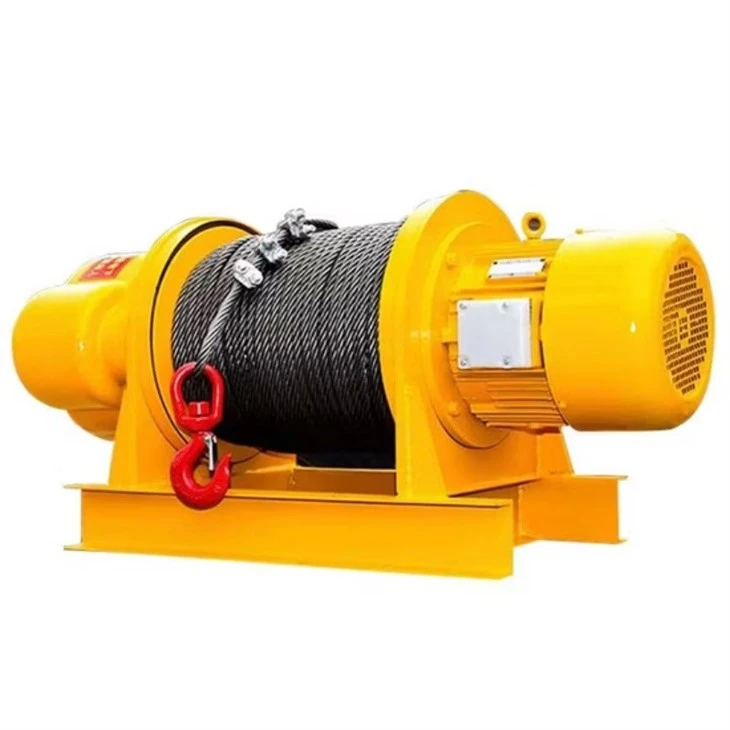

Parim elektriline vints

Parim elektriline vints on mootoriga seade, mida kasutatakse raskete koormate tõmbamiseks, tõstmiseks või paigutamiseks, kasutades kaabli või trossi haava ümber trumli. Selle toiteallikaks on elektrienergia (kas AC või DC) ja seda kasutatakse tavaliselt erinevates tööstus-, auto-, mere- ja ehitusrakendustes.



Maht: 1-1200 ton

Trossi pikkus: 6-2500 m

Tõstekõrgus: kohandatud vastavalt klientide saidi tingimustele

Roog pinge: 220v ~ 690V, 50-60 Hz, 3ph AC

Kaitseklass: IP54 IP55

Kraana juhtimisrežiim: ribakontroll / kaugjuhtimispuldi / salongi juhtimine



1. terved vintsi komponendid

Elektri vintsi põhikomponendid:
Elektrimootor - tagab trummi pööramise võimsuse (võib olla 12 V, 24 V DC või 110 V/220 V AC).

Trummel - silindriline spool, mis kerib kaablit või trossi.

Traatköis või sünteetiline kaabel-koormuse kandv joon (terasest kaabel või sünteetiline köis nagu Dyneema).

Käigurong - vähendab mootori kiirust, suurendades samal ajal pöördemomenti (tavaliselt planeedi- või ussi käigukastisüsteemid).

Pidurisüsteem-hoiab ära koormuse libisemise või vabade-sõlmimise, kui toide on välja lülitatud.

Juhtimissüsteem - traadiga või traadita pult vintsi haldamiseks.

Fairlead - juhendab kaablit (rull -fairlead terasest kaabli jaoks, Hawse Fairlead sünteetilise köie jaoks).

Kinnitusraam - kinnitab vintsi sõidukile, haagisele või fikseeritud konstruktsioonile.



2. Piirake lüliti ohutusseade

Parim elektrilise vintsi piirlüliti on ülioluline turvaseade, mis on loodud vintsi trumli liigse reisimise vältimiseks, mis võib põhjustada kaabli kahjustusi, seadmete riket või isegi õnnetusi. Siin on selle funktsiooni, tüübid, installimine ja tähtsus jaotus:

1. limiidilüliti eesmärk elektrilises vintsis
Takistab ületungimist: peatab vintsi, kui kaabel on täielikult haavatud või lahti keeratud.

Kaitseb komponente: väldib liigse pinge tõttu mootori, trummi või kaabli kahjustusi.

Suurendab ohutust: vähendab napsatud kaablite või kontrollimatu koormuse liikumise riski.

2. Winchide piirilülitite tüübid
a. Mehaanilised piirilülitid
Kand-käe lülitid: käivitatud füüsilise kontakti abil (nt kaabli või trumli poolt vajutatud kangi käsi).

Pöörd CAM -lülitid: aktiveeritud trumli pöörlemisega (loeb revolutsioonid, et lõigata võimsus seatud piirides).

b. Magnetilised/läheduslülitid
Kontaktilised andurid: trumli asendi tuvastamiseks ilma füüsilise kontaktita kasutage saali efekti andureid või pilliroo lülitid.

Vastupidavam: ideaalne karmide keskkondade jaoks, kus mustus/praht saaks mehaanilisi lülitid ummistada.

c. Koormus-tundlikud lülitid
Pöördemoment või voolupõhine: lõikab võimsust, kui mootori vool ületab seatud piiri (mis näitab liigset koormust).



3. Ohutusseade

Parimad elektrilised vindid on võimsad tööriistad, mida kasutatakse koormuste tõstmiseks, tõmbamiseks ja positsioneerimiseks. Ohutu töö tagamiseks lisatakse nende disainilahendusesse erinevad ohutusseadmed. Siin on peamised ohutusfunktsioonid, mida tavaliselt leidub elektrites:

1. ülekoormuse kaitse (laadimispiirang)
Hoiab ära vintsi toimimise üle selle nimivõimsusest.

Võib sisaldada koormuse lahtrit või pöördemomendi piirajat, et vähendada energiat liigse koormuse tuvastamisel.

Mõnel mudelil on automaatne väljalülitus või häire.

2. hädaolukorra peatus (E-stop)
Võimaldab hädaolukorra korral viivitamatut energiat.

Sageli kiire juurdepääsu saamiseks punane nupp või jalapedaal.

3. pidurisüsteem
Mehaaniline pidur: hoiab koormust, kui toide on välja lülitatud (tõrkeohutu funktsioon).

Dünaamiline pidurdus: aeglustab peatumisel mootorit elektriliselt.

Automaatne pidur: kaasab, kui Power ebaõnnestub või vintsi üle kuumeneb.

4. LIMI LÜLITID (ülemine/alumine liikumispiirang)
Peatab vintsi automaatselt, kui koormus saavutab eelseadistatud maksimaalse või minimaalse kõrguse.

Hoiab ära ülevõtmise või kaabli lõtvuse.

5. termiline kaitse
Mootori ülekuumenemise andurid sulgevad vintsi, kui temperatuurid ületavad ohutuid piire.

Kaitseb pikaajalise kasutamise tõttu mootori läbipõlemise eest.

6. kaugjuhtimispuldi ohutus
Traadita või traadiga kaugjuhtimispult koos surnud lülitriga (vajab tööks pidevat survet).

Hoiab ära juhusliku aktiveerimise.

7. Kaabli/ köie turvafunktsioonid
Fairleads & Rollers: juhendage kaablit, et vältida kakraami.

Kaabel Slacki andur: tuvastab, millal kaabel on liiga lahti ja peatab vintsi.

Automaatne spoolimine: tagab sassi vältimiseks isegi mähise.

8. elektriohutus
Lühise kaitse: kaitselülitid või kaitsmed hoiavad ära elektrilised ohud.

Faasi tõrke kaitse: lülitab võimsuse välja, kui pinge on ebastabiilne (3- faasi vintsides).

9. Käsitsi vabastamine (vabaratta režiim)
Võimaldab koormuse kontrollitud alandamist toitekarbe korral (mõnel mudelil on käsi vända varukoopia).

10. Hoiatushäired ja näitajad
Kuulutavad häired ülekoormuse või talitlushäirete jaoks.

LED -indikaatorid energia, rikkekoodide ja operatiivse oleku jaoks.

4. visand









Parimad elektrilised vindid pakuvad mitmeid eeliseid muud tüüpi vintside (näiteks hüdraulilise või käsiraamatu) ees, muutes need populaarseks valikuks erinevate rakenduste jaoks, sealhulgas maastikusõit, merekasutus, ehitamine ja tööstusülesanded. Siin on peamised eelised:

1. Kasutusmugavus ja mugavus
Lihtne toiming: parimaid elektrilisi vintseid juhitakse lüliti või kaugjuhtimisega, võimaldades täpset ja vaevatu toimimist.

Käsitsi pingutusi pole: erinevalt käte vintsidest ei vaja need raskete koormuste tõmbamiseks füüsilist tööd.

Kiire juurutamine: neid saab kohe aktiveerida, ilma et oleks vaja välist toiteallikat (kui sõiduki akutoites).

2. mitmekülgsus
Mitu rakendust: sobib sõidukitele (4x4s, veoautod, ATV -d), paadid, tööstuslikud tõste- ja taasteoperatsioonid.

Kaasaskantavad valikud: mõnda mudelit saab toiteallikaks sõiduki aku abil, muutes need kaugetes kohtades kasulikuks.

3. energiatõhusus
Käitub akul: kasutab sõiduki elektrisüsteemi (12 V või 24 V), välistades vajaduse täiendavate energiaallikate järele, näiteks jõuvõtuvõlli (toiteõpe) või hüdraulilised pumbad.

Energiasäästlik: tänapäevastel elektrilistel vintsidel on tõhusad mootorid, mis minimeerivad aku tühjenemist.

4. Ohutusfunktsioonid
Automaatne pidurdus: paljudel elektrilistel vintsidel on sisseehitatud pidurisüsteemid, et vältida koormuse libisemist.

Kaugkontroll: võimaldab ohutut toimimist eemalt, vähendades riski ohtlikes taastumisolukordades.

Ülekoormuse kaitse: mõned mudelid hõlmavad soojuskaitset, et vältida mootori läbipõlemist.

5. kompaktne ja kerge
Võrreldes hüdrauliliste vintsidega on elektversioonid üldiselt kergemad ja sõidukitele või seadmetele hõlpsamini paigaldatavad.

6. Madal hooldus
Pole hüdraulilist vedelikku ega keerulisi mehaanilisi süsteeme, mida säilitada.

Põhiline hooldus hõlmab puhastamist, määrimist ja aeg -ajalt traadirossi/rihma kontrollimist.

7. kulutõhus
Tavaliselt odavamad kui hüdraulilised vindid ja vajavad paigaldamiseks vähem muudatusi.

Madalamad pikaajalised hoolduskulud.

8. Reguleeritav kiirus ja juhtimine
Muutuva kiiruse valikud võimaldavad koormuse täpset käitlemist.

Mõnel mudelil on traadita kaugjuhtimispuldid rasketes tingimustes paremaks juhtimiseks.

9. Usaldusväärne karmides tingimustes
Paljud parimad elektrilised vindid on veekindlad või ilmastikukindlad, muutes need sobivaks mere- ja maastikul kasutamiseks.

10. Lihtne paigaldamine
Saab paigaldada kaitseraudadele, haagistele või muudele konstruktsioonidele, millel pole keerulisi seadistusi (erinevalt jõuvõtuvõlli vintsidest, mis nõuavad jõuülekande ühendusi).





1. maastikul taastumine (4x4 ja ülemaa)
Parim vintsi tüüp: 12 V veekindel vints (nt Warn Zeon, Smittybilt X2O)

Miks? Elektrilised vindid sobivad ideaalselt mudast, liivast või kividest kinni kleebitud sõidukite tõmbamiseks.

Peamised funktsioonid:

Sünteetilised või terasest trossi valikud

Kaugjuhtimisproov

Suur tõmbemaht (8, 000 - 12, 000 naela)

2. mere- ja paadisõit
Parim vintsi tüüp: merekvaliteediga elektriline vints (nt Lewmar, Superwinch Terra)

Miks? Kasutatakse ankru otsimiseks, dokkimiseks ja haagise laadimiseks.

Peamised funktsioonid:

Korrosioonikindel (roostevabast terasest või suletud mootorid)

Juhtmeta pult mugavuse huvides

Sujuv töö paadi käitlemiseks

3. tööstus- ja ehitus
Parim vintsi tüüp: raskeveokite elektriline vints (nt Ramsey Rep, CM Lodestar)

Miks? Materjalide tõstmine, tõmbevarustus või positsioneerimiskoormus.

Peamised funktsioonid:

Suur koormusvõime (kuni 20, 000+ naela)

Muutuv kiiruse kontroll

Ohutuspidurid üldkulude tõstmiseks

4. põllumajandus ja põllumajandus
Parim vintsi tüüp: utiliidi elektriline vints (nt miili marker SEC, Badland ZXR)

Miks? Logide, liikuvate heinapallid või lohistamine.

Peamised funktsioonid:

Vastupidav konstruktsioon välistingimustes kasutamiseks

Mõõdukas kuni kõrge tõmbejõud (5, 000 - 10, 000 naela)

Kaasaskantavad või sõidukile kinnitatud valikud

5. ATV/UTV ja Snow kündmine
Parim vintsi tüüp: kompaktne ATV Winch (nt Warn VRX, Superwinch LT)

Miks? Aitab taastumisel, kündmisel või vedamisel.

Peamised funktsioonid:

Kerge, kuid tugev (2500–5, 000 naela maht)

Ilmastikukindel disain

Lihtne paigaldamine ATV/UTV kaitseraudadele

6. Avaleht ja DIY projektid
Parim vintsi tüüp: kaasaskantav elektriline vints (nt Harbor Freight Badland, Titan)

Miks? Garaažide kasutamine, mootorid tõstvad või rasked esemed.

Peamised funktsioonid:

Taskukohane ja hõlpsasti paigaldatav

110 V või 12 V toitevalikud

2, 000 - 5, 000 lb maht





1. disain ja insener
Nõuete analüüs: määrake koormuse maht, liini kiirus, toiteallikas (AC/DC), töötsükkel ja keskkonnatingimused.

CAD -modelleerimine: kujundage vintsi komplekt (mootor, käigukast, trummel, pidur ja raam) CAD -tarkvara abil.

Materjalivalik: valige trumli ja raami, vastupidavate käikude ja korrosioonikindlate kattete jaoks ülitugev terast.

Prototüüpimine: looge testimiseks ja valideerimiseks prototüüp.

2. Materiaalsed hanked
Allika kvaliteetsed komponendid:

Elektrimootor (harjatud/harjadeta, 12 V/24 V/110 V/220 V)

Käigukast (ussi/planeedi käik pöördemomendi korrutamiseks)

Terasest trumm ja kaabel (tsingitud või sünteetiline köis)

Pidurisüsteem (automaatne laadimispidur)

Juhtimissüsteem (kaug-/juhtmega lüliti, solenoid)

Raami ja kinnitusriistvara (pulbervärvitud või tsingitud)

3. tootmisprotsess
A. trummi ja raami valmistamine
Lõikamine ja töötlemine: laser-/plasma lõigatud terasplaadid; Masinitrummi sooned.

Keevitamine: monteerige trummel ja raam täpse keevitusega (MIG/TIG).

Pinna töötlemine: korrosioonikindluse jaoks löögipööre, galvaniseerimine või pulberkatte.

B. käigukasti kokkupanek
Käikude lõikamine ja lihvimine: täpsed lõigatud käigud sujuvaks tööks.

Eluasemekomplekt: sobivad käigud suletud, määritud korpusesse.

Pöördemomendi testimine: veenduge, et käigukast saab nimikoormusega hakkama ilma tõrketa.

C. Mootori ja piduri integreerimine
Mootori kinnitus: kinnitage mootor korraliku joondamise korral käigukastiga.

Piduri paigaldamine: paigaldage automaatne pidurisüsteem koormuse hoidmiseks.

Elektrilised ühendused: juhtmemootor, pidur ja juhtimissüsteem.

D. trummi- ja kaabli paigaldamine
Trumli kinnitamine: kinnitage trummel käigukasti väljundvõllile.

Köie/kaabli paigaldamine: Spooli galvaniseeritud terasjuhtme või sünteetiline köis ühtlaselt.

Fairlead Manus: paigaldage rull või Hawse Fairlead sujuva kaabli juhendamiseks.

E. Juhtimissüsteemi integreerimine
Juhtmehammas: ühendage mootor, solenoid ja kaugjuhtimispuld.

Lüliti/kaugtestimine: tagage sujuv töö edasi/tagurpidi.

4. kvaliteedikontroll ja testimine
Koormuse testimine: test 1,5 -kordse hinnaga ohutusvõimsusel.

Vastupidavuse testimine: korrake pidevaid tsüklid ülekuumenemise ja kulumise kontrollimiseks.

Vee- ja tolmutakistus (IP -reiting): kontrollige välitingimustes kasutamiseks.

Müra ja vibratsioonikontroll: tagage sujuv, vaikne töö.

Lõppkontroll: kontrollige kõiki polte, keevisõmblusi ja elektriohutust.

5. pakend ja saatmine
Kaitsepakend: kasutage vahtu ja veekindlat pakkimist.

Käsitsi ja lisaseadmed: lisage kasutusjuhend, riistvara kinnitus- ja garantii.

Märgistamine: tähistage selgelt mudelit, mahutavust ja ohutushoiatusi.





Ettevõte on paigaldanud intelligentse seadmehaldusplatvormi ja paigaldanud 310 käitlemis- ja keevitusrobotite komplekti (komplekti). Pärast plaani lõppu on rohkem kui 500 komplekti (komplektid) ja seadmete võrgustiku määr ulatub 95%-ni. 32 keevitusliini on kasutusele võetud, 50 on plaanitud paigaldada ja kogu tootesarja automatiseerimise määr on saavutatud.
